6 720 616 069 (2008/06)
60 | Настройка меню УPОВЕНЬ СПЕЦИАЛИСТА (только для специалиста) ru

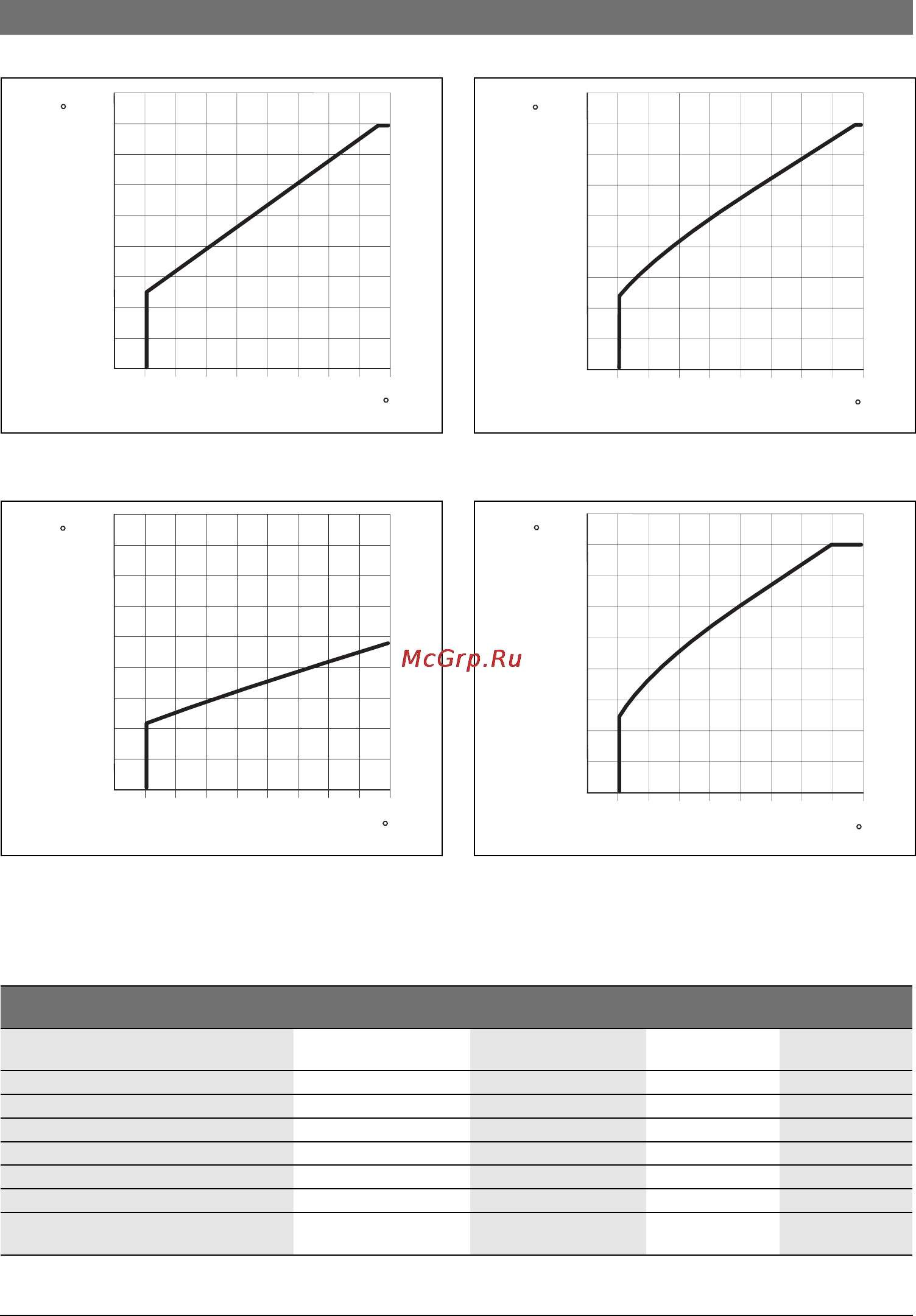

Рис 19 Основная настройка отопительной кривой
для метода начальной/конечной точек
Рис 20 Основная настройка отопительной кривой
для подогрева пола
AT Наружная температура
Рис 21 Основная настройка отопительной кривой
для подогрева с использованием радиаторов
Рис 22 Основная настройка отопительной кривой
для подогрева с использованием
конвекторов
VL Температура подающей линии
0
+10+20
-10
-20
AT
10
20
30
40
50
60
70
80
90
VL
6 720 612 481-30.1R
C
C
0
+10+20
-10
-20
AT
10
20
30
40
50
60
70
80
90
VL
6 720 612 481-29.1R
C
C
0
+10
+20
-10
-20
AT
10
20
30
40
50
60
70
80
90
C
VL
6 720 612 481-27.1R
C
0
+10+20
-10
-20
AT
10
20
30
40
50
60
70
80
90
VL
6 720 612 481-28.1R
C
C
Основная настройка параметров
отопительной кривой
нижн/конечная точка отопление теплый пол радиаторы конвекторы
Показатель поверхности нагрева
(константа), изгиб отопительной кривой
– 1.1 1.3 1.4
мин.наружная темп. – –15 °C –15 °C –15 °C
нижняя точка 25 °C –––
конечная точка 75 °C –––
расчетные температуры – 45 °C 75 °C 80 °C
макс. температура подачи 80 °C 55 °C 80 °C 80 °C
Температура помещения Offset 0,0 K 0,0 K 0,0 K 0,0 K
выкл. отопления при наружной
температуре
20 °C 20 °C 20 °C 20 °C
