6 720 616 069 (2008/06)
Устранение ошибок | 77ru
9 Устранение ошибок
Выводятся сообщения об ошибках от BUS-
абонентов.
Неисправность отопительного прибора (напр.,
ошибка EA) отображается на дисплее
регулятора с соответствующими текстами
указаний.
B Проинформировать специалиста.
9.1 Устранение ошибок по данным дисплея

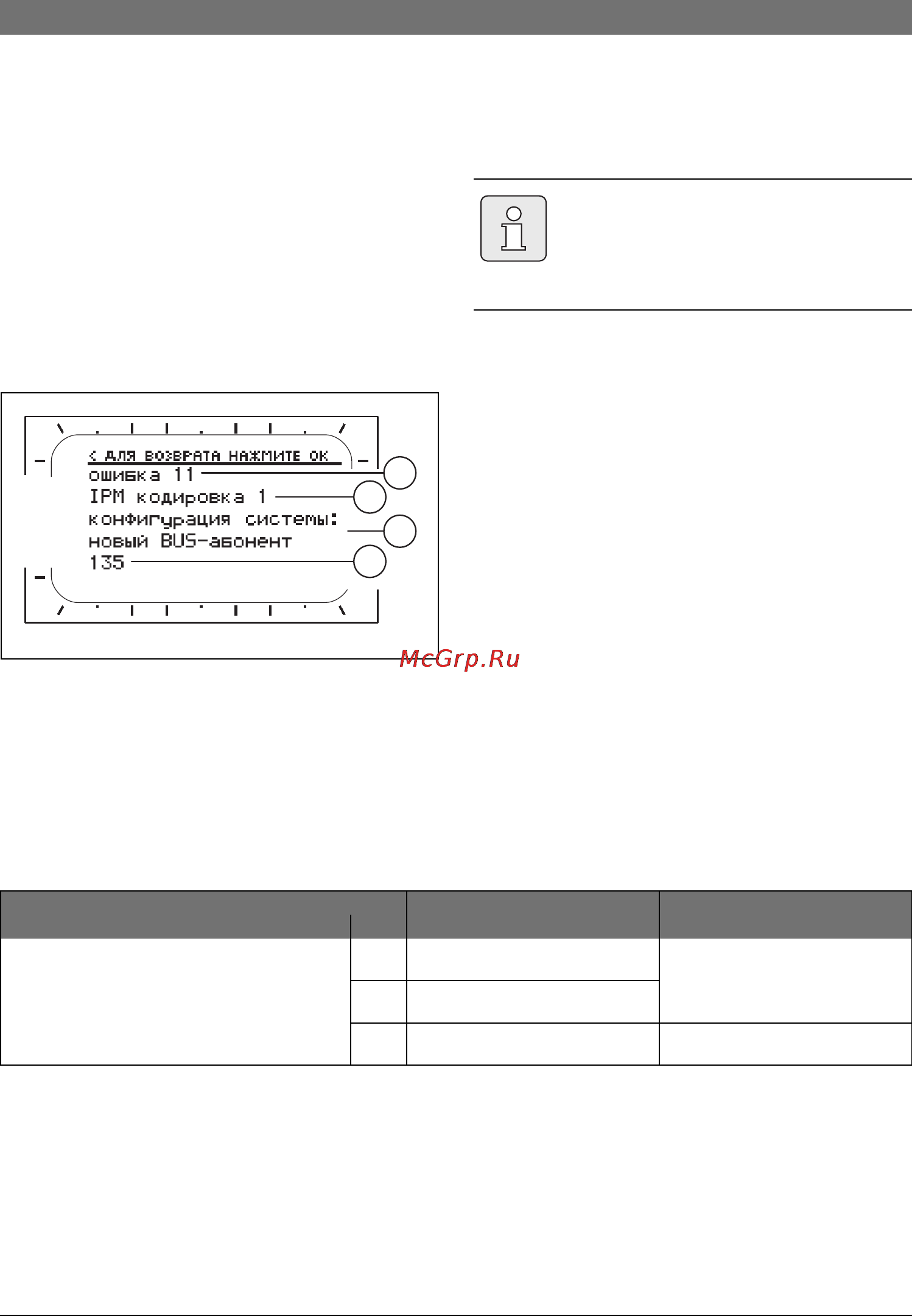

Рис 26 Отображение ошибок
1 Ошибка номер
2 Абонент шины, на котором ошибка
распознана, и который сообщает о ней
всем регуляторам
3 Текст к ошибке номер
4 Код или следующий текст об ошибке
Текущая ошибка выводится на дисплей
регулятора и всех модулей дистанционного
управления (на FB 10 без текста):
B Определяется соответствующий абонент
шины с текущей ошибкой. Возникшая
ошибка может быть устранена только на том
абоненте шины, который спровоцировал
ошибку.
Для специалиста:
B Устранить ошибку по данным
документации отопительного
прибора.
9
12
h
15
6 720 613 441-22.1O
21
24
h
3
1
3
2
4
Индикация (Æ поз. 1, 3 и 4 на рисунке 26)
Текст Код Причина Помощь специалиста
ошибка 01
ошибка в ВUS-системе!
10 Участник шины, относящийся к
IPM, FB 100 не откликается.
Проверить кодировку, проверить
соединение с шиной и при
необходимости устранить разрыв
соединения.
200 Отопительный прибор не
откликается.
201 Подсоединен неправильный
абонент шины.
Идентифицировать и заменить
неправильного абонента шины.
