![Liebherr GN 3235-20 001 [10/28] Снятие двери](/views2/1727268/page10/bga.png)

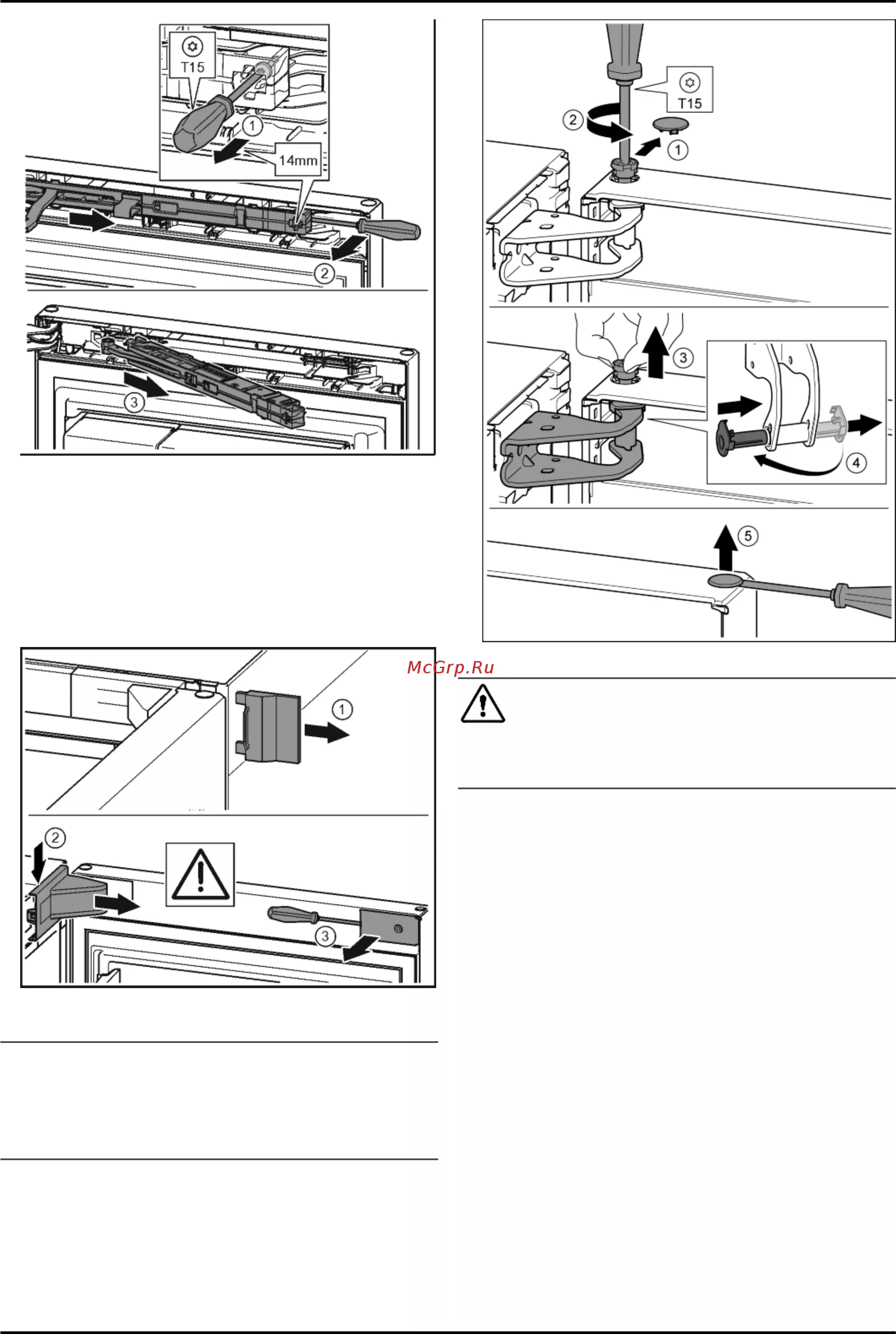

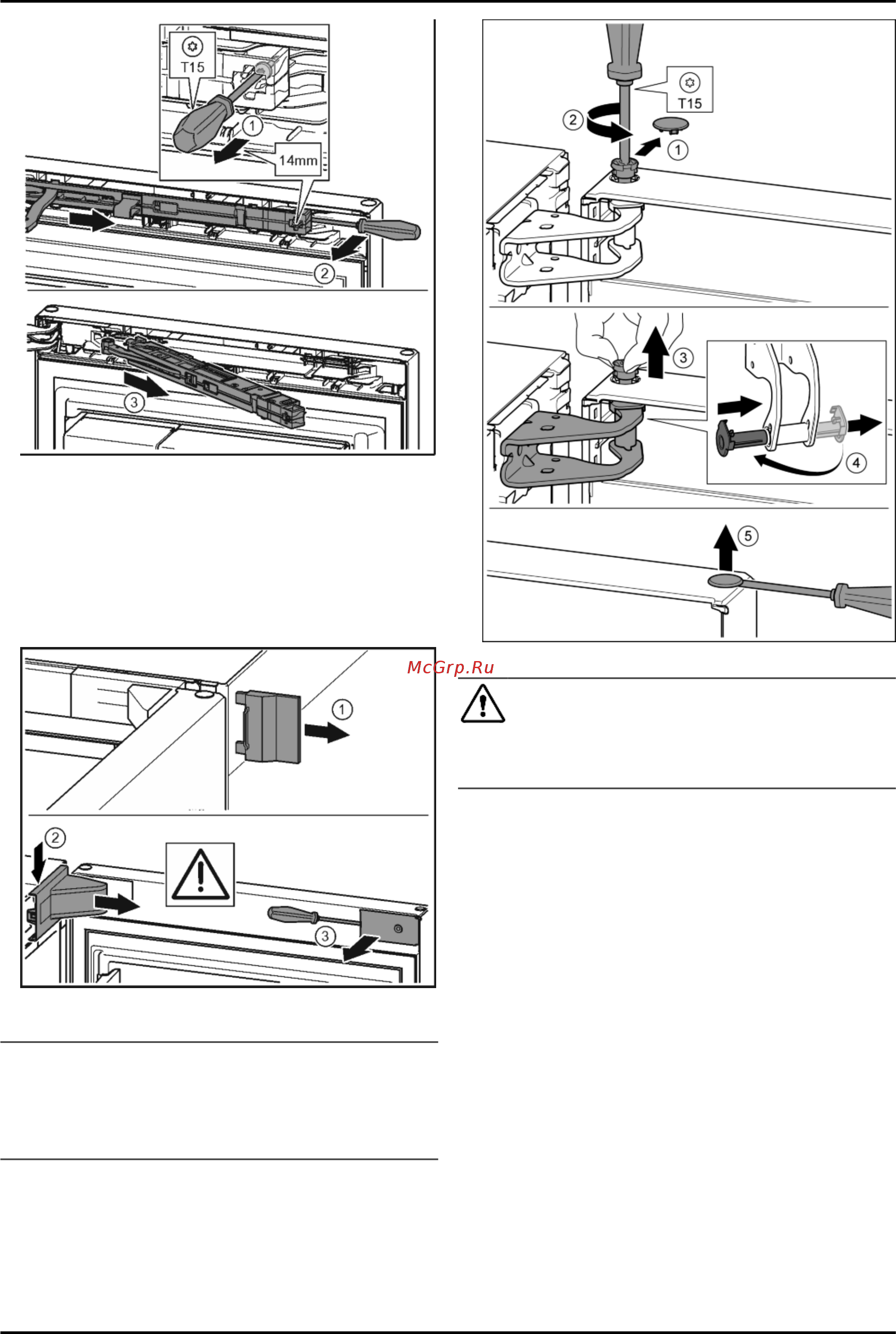

Fig. 10
u
Ослабить винт на узле амортизатора с помощью
отвертки Т15 примерно на 14 мм.
Fig. 10 (1)
u
Отверткой со стороны ручки переместиться за узел
амортизатора и повернуть вперед.
Fig. 10 (2)
u
Извлечь узел амортизатора.
Fig. 10 (3)
4.3.2 Снятие двери
Для устройств без амортизатора закрывания двери:*

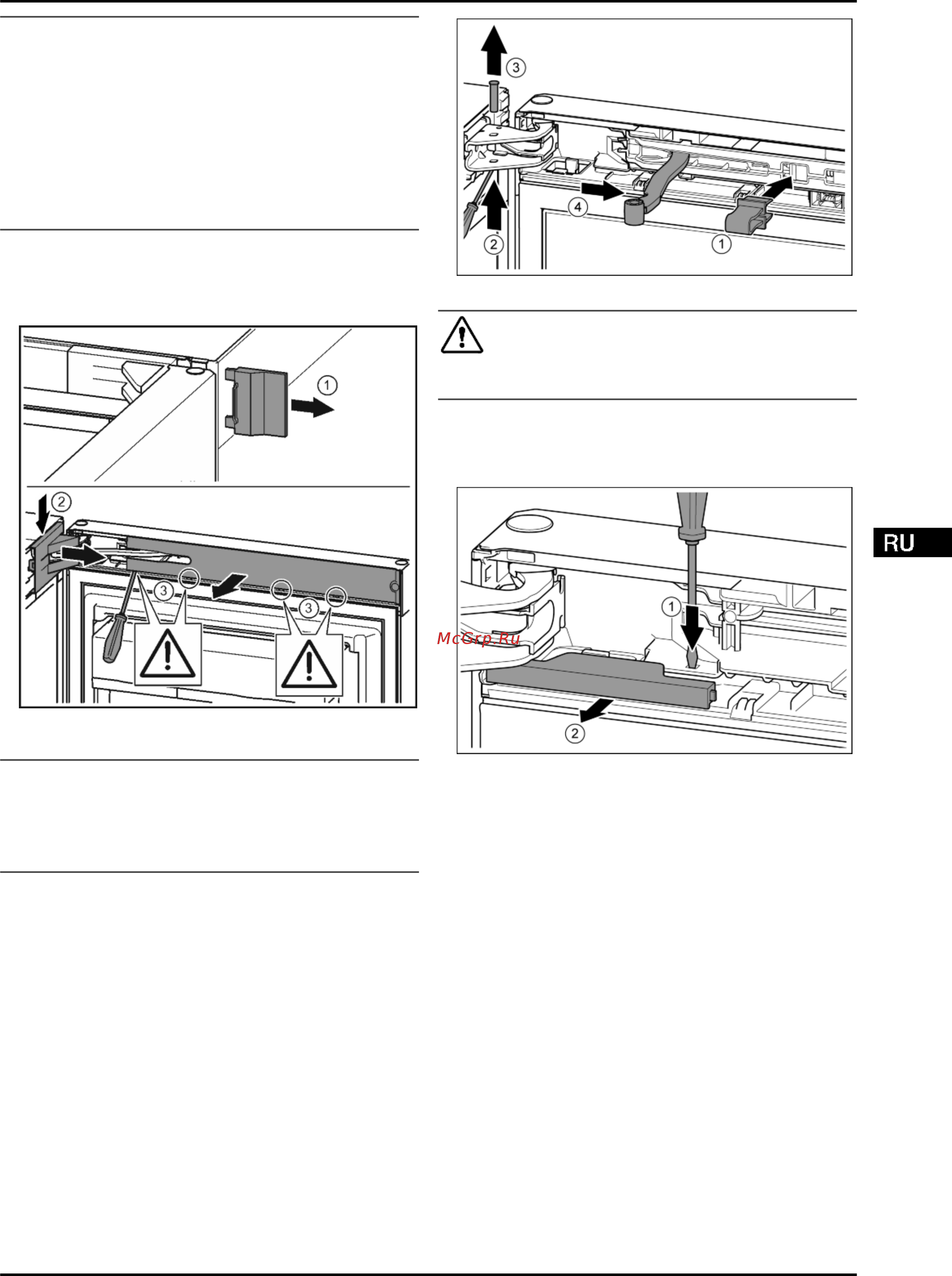

Fig. 11
*
u
Открыть дверь.*
ВНИМАНИЕ
Опасность повреждения!*
Если повреждено уплотнение дверцы, то она, возможно,
закрывается неправильно, что становится причиной недо-
статочного охлаждения.
u
Не повредите уплотнение дверцы отвёрткой!
u
Снять внешнюю крышку.*
Fig. 11 (1)
u
При помощи отвертки освободить крышку опорного
кронштейна и отсоединить. Снять крышку опорного
кронштейна.*
Fig. 11 (2)
u
Шлицевой отверткой вывести накладку из зацепления
и отвести в сторону.*
Fig. 11 (3)
Для всех устройств:*
Fig. 12
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Осторожно снять предохранительную крышку.
Fig. 12 (1)
u
Немного выкрутить палец отверткой Т15.
Fig. 12 (2)
u
Удерживать дверь и вытянуть палец рукой.
Fig. 12 (3)
u
Опорную втулку вывести из направляющей. Установить
и зафиксировать с другой стороны.
Fig. 12 (4)
u
Приподнять дверь и отставить в сторону.
u
Осторожно приподнять шлицевой отверткой заглушку
из опорной втулки двери и вынуть.
Fig. 12 (5)

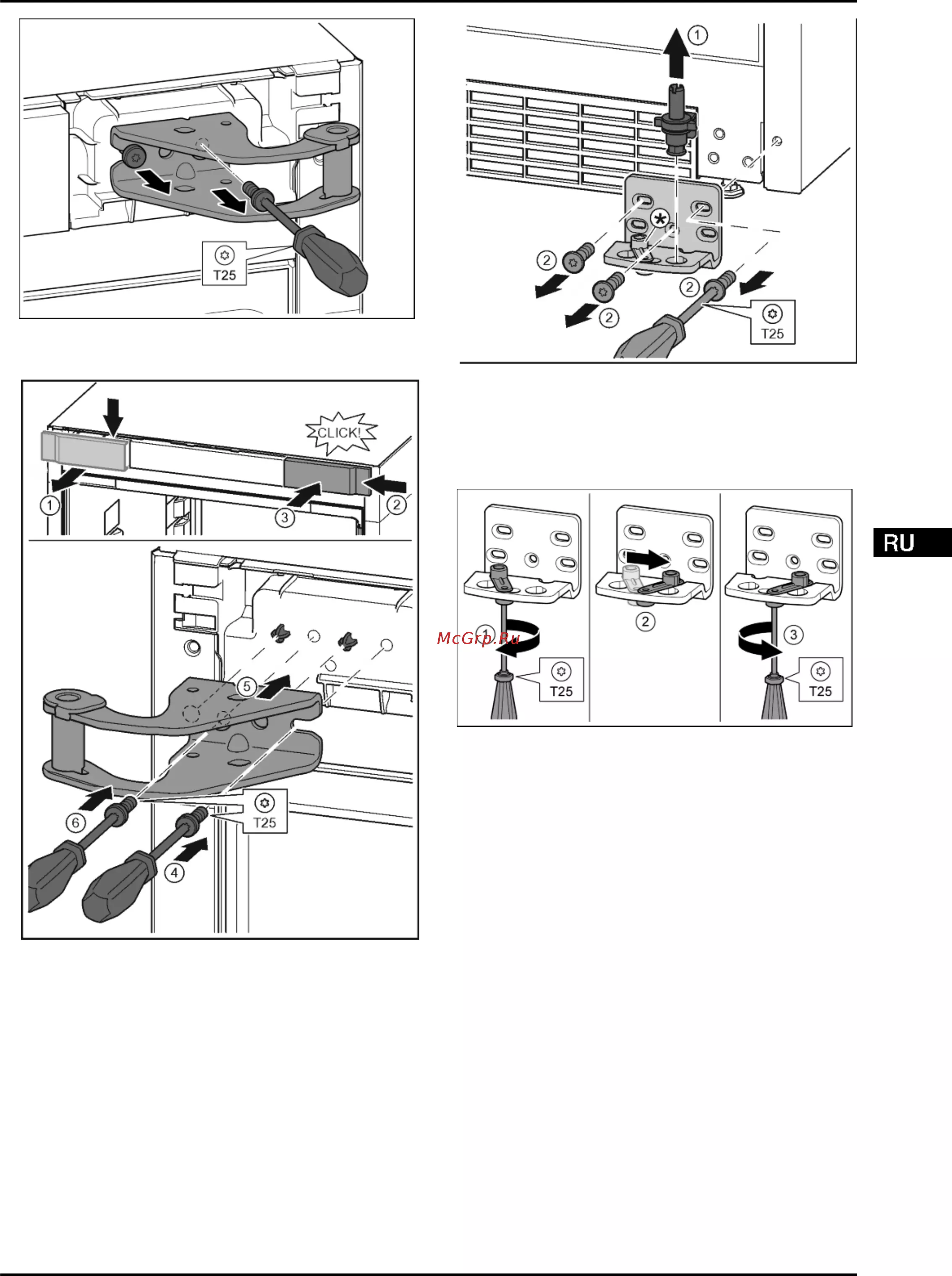

4.3.3 Перестановка верхних опорных
частей
Для всех устройств:*
Ввод в работу
10 * Наличие в зависимости от модели и комплектации
