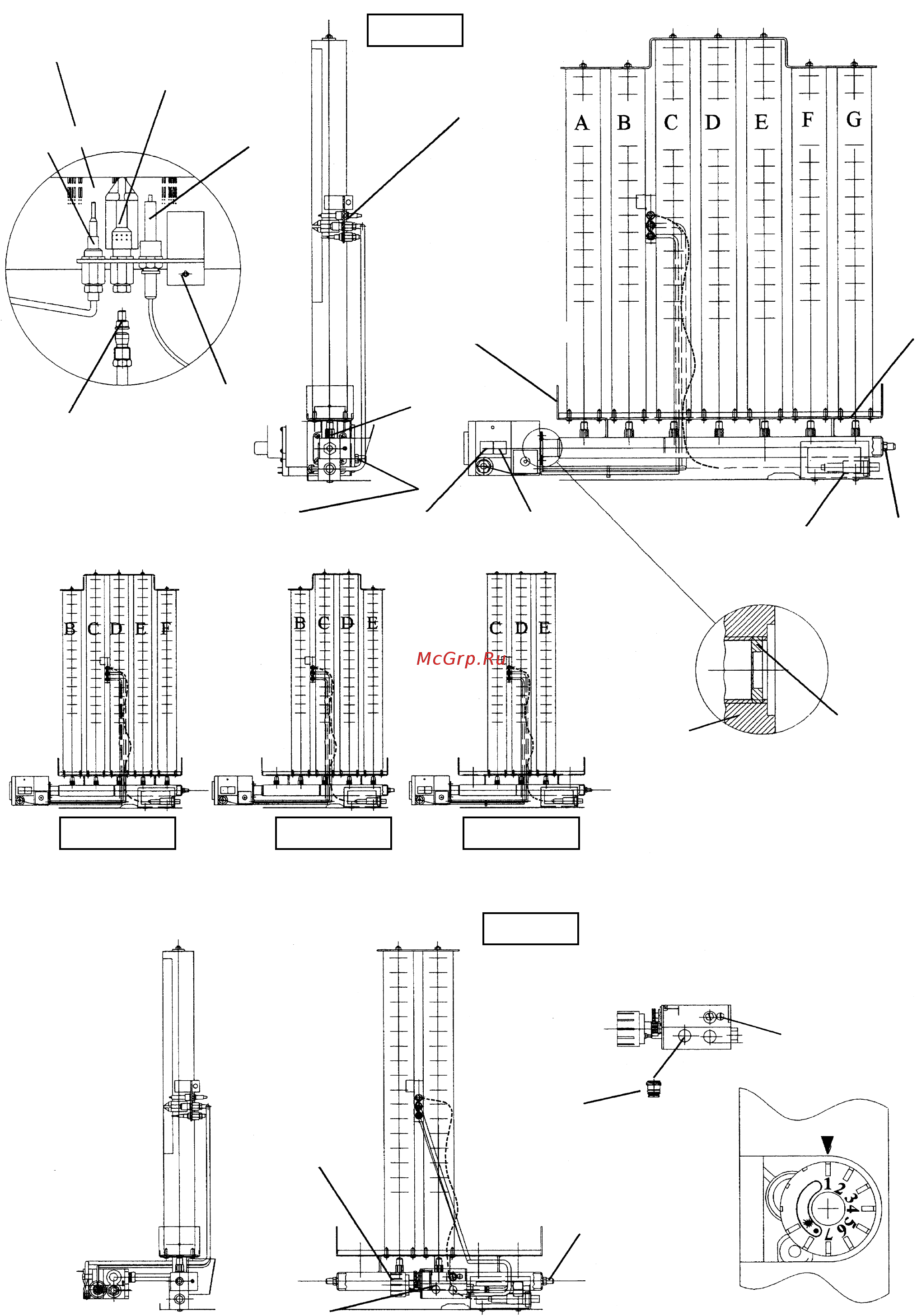

1.13 - ГОРЕЛКА
13
УЗЕЛ ФИТИЛЯ
ОПОРЫ
ФОРСУНОК
КРЕПЕЖ
ГОРЕЛКИ
ФОРСУНКА
ЗАПАЛЬНИКА
ВИНТ
КРЕПЛЕНИЯ
ФИТИЛЯ
ШТЕККЕР
ИЗМЕРЕНИЯ
ВХОДНОГО
ДАВЛЕНИЯ ГАЗА
ШТЕККЕР
ИЗМЕРЕНИЯ
ВХОДНОГО
ДАВЛЕНИЯ ГАЗА
ЗАГЛУШКА
ПОДАЧА
ДАВЛЕНИЯ
НА ВЫХОДЕ
РУЧКА РОЗЖИГА, Рис. 15.4
БЛОК РЕГУЛИРОВКИ
ГАЗА NHRE 18
ШТЕККЕР
ИЗМЕРЕНИЯ
ДАВЛЕНИЯ
ГАЗА НА
ФОРСУНКАХ
ОПОРА ФИТИЛЯ
ТЕРМОПАРА
КОРПУС
ФИТИЛЯ
ЭЛЕКТРОД
ЗАЖИГАНИЯ
ГАЗОВЫЙ УЗЕЛ
СХЕМА БЛОКА РЕГУЛИРОВКИ ГАЗА NHRE 18
РУЧКА РОЗЖИГА, см. Рис. 15.4
КРЫШКА
СХЕМА РАСПОЛОЖЕНИЯ КРЫШКИ
ПЬЕЗОРОЗЖИГ
ОГРАНИЧИТЕЛЬ ПЕРВИЧНОГО ВОЗДУХА
ФОРСУНКИ ОС-
НОВНОЙ ГОРЕЛКИ
КНОПКА
ЗАЖИГАНИЯ
КНОПКА
ВЫКЛЮЧЕНИЯ
NHRE 90 Рис. 15
NHRE 18 Рис. 15.4
NHRE 75/60
Рис. 15.1
NHRE 46
Рис. 15.2
NHRE 36/26
Рис. 15.3
