7
NHRE 26-60

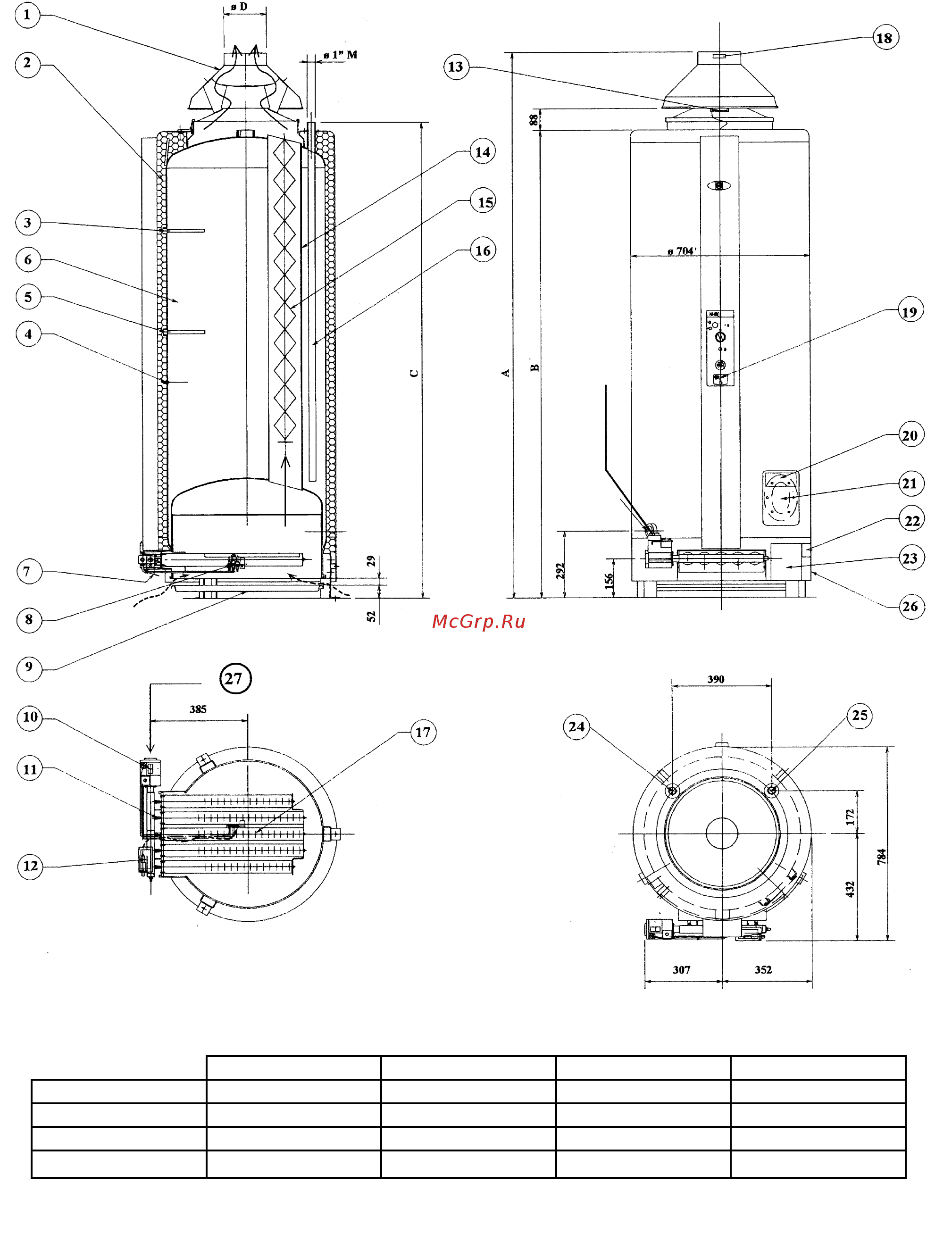

Рис. 3. Схематический разрез
Рис. 4. Габаритные размеры
26 36 46 60
A, мм 1840 1840 2200 2200
B, мм 1530 1530 1890 1890
C, мм 1560 1560 1920 1920
D
внутр
, мм
139.8 167.8 167.8 181.2
Слив ∅1"
1
/
2
G 3/4" F
