1.11 - ГИДРАВЛИЧЕСКАџ СХЕМА УСТАНОВКИ (NHRE С 18 ПО 60)

ВАЖНОЕ ПРИМЕЧАНИЕ:

Все приспособления, указанные на этих схемах подключения,— не нашего изготовления. Однако, ответственность

за правильное подключение прибора в соответствии с нормативами полностью возлагается на монтажника.

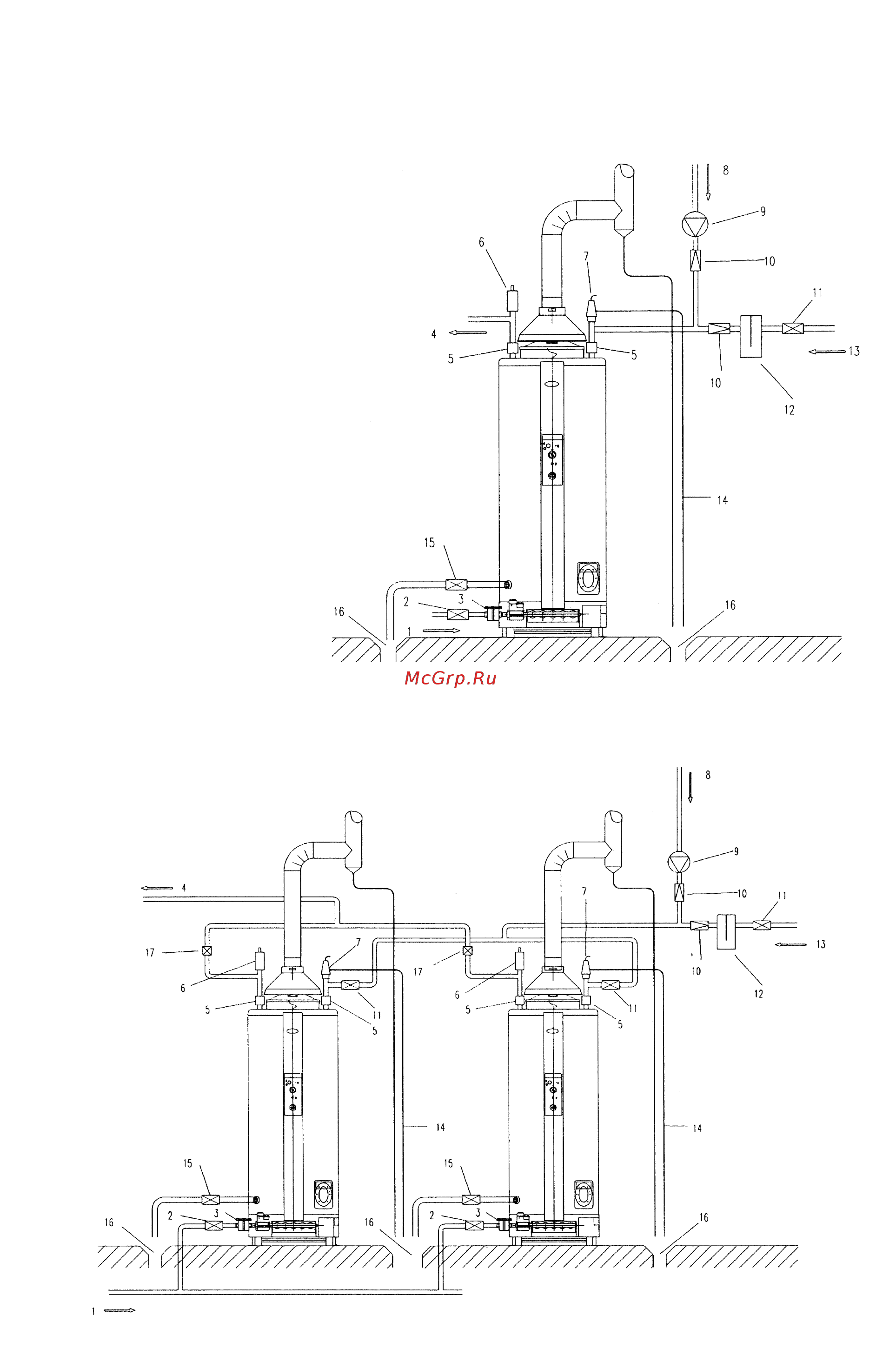

Принципиальная схема с одним водонагревателем (рис. 7)

1 - Подача газа

2- Кран отсечки газа

3- Газовый фильтр

4- Выход горячей воды

5- Изолирующее соединение

(диэлектрическая вставка)

6- Дегазатор

7- Предохранительный клапан

8- Контур возврата горячей воды

(рециркуляция)

9- Насос контура рециркуляции

10- Обратный клапан

11 - Кран перекрытия воды

12- Водяной фильтр

13- Вход холодной воды

14- Слив воды из предохранительного клапана

(в результате расширения при нагреве)

15- Сливной кран

16- Воронку к стоку

17- Кран-бабочка (регулировка расхода)

18- Насос контура рециркуляции от

накопительного резервуара

19- Накопительный резервуар

для хранения воды

Принципиальная схема с двумя параллельными водонагревателями (рис. 8)
