Модули и их функции
9
Logamatic 4323 - Оставляем за собой право на изменения!
70
Функции отопительного контура и контура
горячего водоснабжения
Переключатели отопительного контура (
Æ
рис. 24, [1])
и контура ГВС (
Æ
рис. 24, [2]):
Позиции 0 Л 3 (ручной режим) предназначены
только для специалистов сервисной службы для
установки особых параметров.
Светодиоды отражают текущие функции.

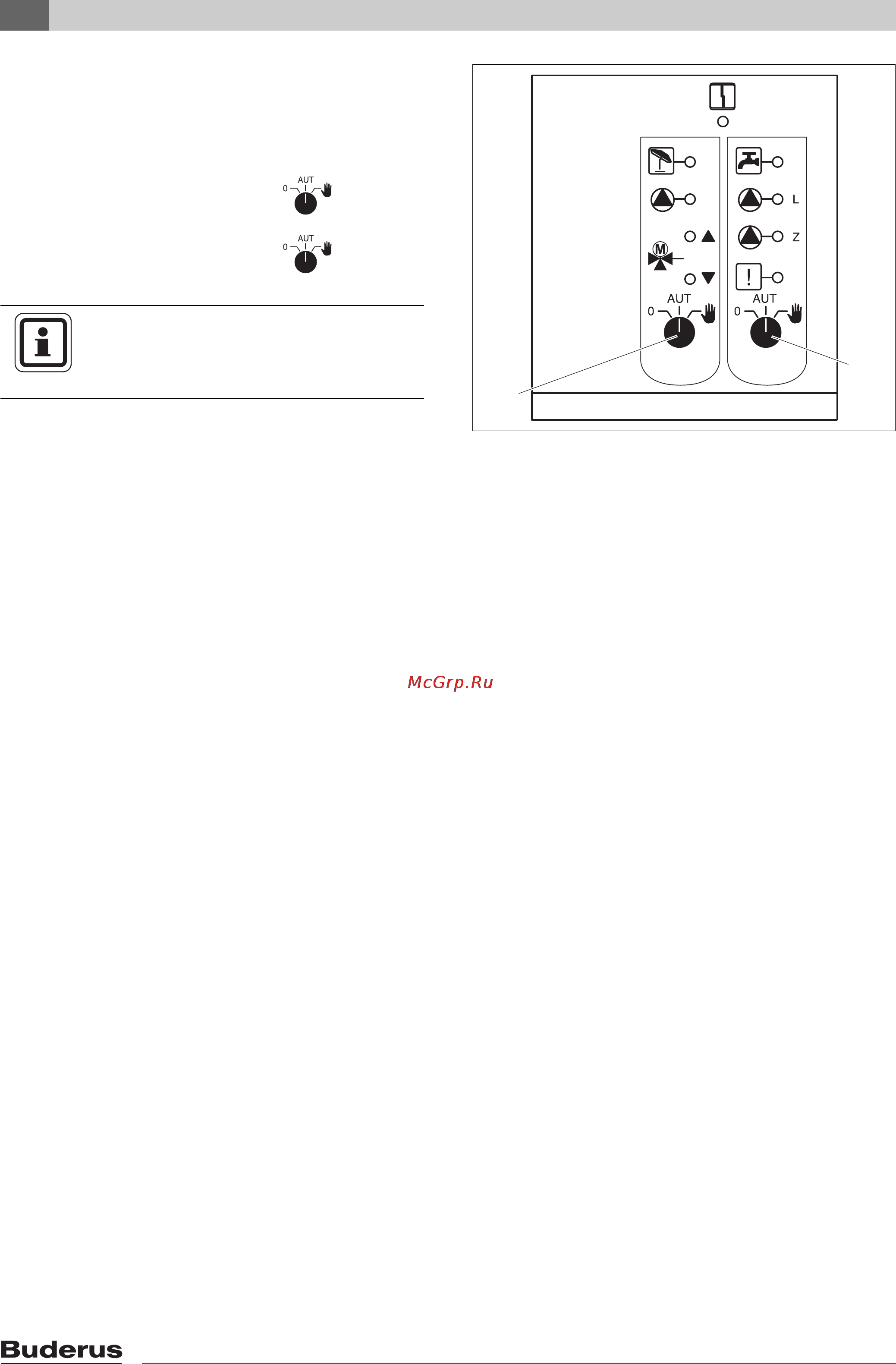

Рис. 24 Функциональный модуль FM441
1 Переключатель отопительного контура
2 Переключатель контура горячего водоснабжения
1
2
для отопительного контура:
для контура горячего
водоснабжения:
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
В нормальном режиме переключатель
должен стоять в положении "AUT" (АВТ).
3: Насос отопительного контура или
загрузочный насос включен.
Смеситель обесточен, его управление
может происходить вручную.
Циркуляционный насос выключен.
AUT
(АВТ):
Отопительный контур или контур ГВС
работают в автоматическом режиме.
0:
Насос отопительного контура и, если
имеется, загрузочный насос бака-
водонагревателя, а также
циркуляционный насос выключены.
Смеситель обесточен. Функции
регулирования остаются в силе.
