Buderus LOGALUX LT135-LT300 [12/12] Указания по транспортировке
![Buderus LOGALUX LT135-LT300 [12/12] Указания по транспортировке](/views2/1072903/page12/bgc.png)
12
Ин
с
т
ру
к
ц
ия п
о
м
о
нт
а
ж
у
и т
е
хнич
ес
к
о
м
у
обс
л
у
жив
а
ни
ю
L
oga
l
u
x LT 1
35
-
300
• И
зда
ни
е
1
0
/2
000
Оставляем за собой право на изменения!
Указания по транспортировке7
7 Указания по
транспортировке
Бак можно транспортировать как в упакованном, так
и в распакованном виде с использованием обычных
транспортных средств.
Транспортировка краном
z Разрезать сверху упаковочную пленку.
z Вырезать ножом круглую заглушку с нарисован-
ным крюком на крышке из пенополистирола
и вынуть вырезанную часть (рис. 14).
z Вставить крюки крана в проушины.
Опорные болты
z Вырезать упаковочную пленку на стороне,
противоположной наклейке "Крепление котла
к баку", как показано на (рис. 15, поз. 3), и удалить
только вырезанный элемент.
z Убрать обе деревянные угловые планки (рис. 15,
поз. 1).
z Закрутить четыре опорных болта в дно бака на
15 –25 мм (рис. 15, поз. 2).
z Опрокинуть бак через край поддона и установить
на пол (рис. 16).
z Слегка приподнять бак сзади или спереди,
убрать остатки пленки, основание упаковки,
крышку упаковки и деревянный поддон.
Транспортировку можно облегчить, применяя
вспомогательные приспособления (заказчика)
(рис. 1 и рис. 1 на стр. 4).

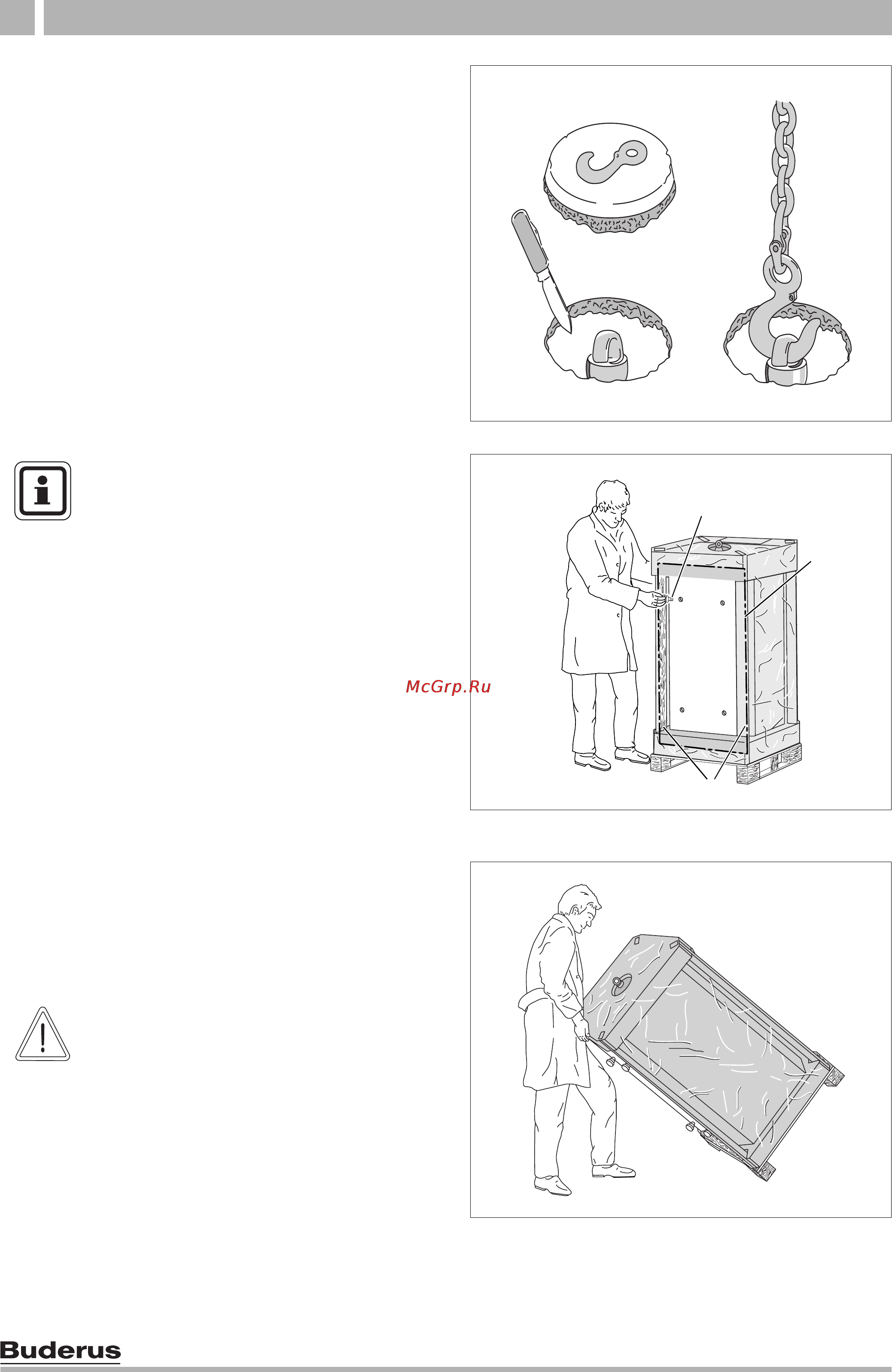

Рис. 14 Вырезание круглой заглушки
Рис. 15 Разрезать упаковочную пленку и закрутить
опорные болты
2
3
1
УКАЗАНИЕ!
Четыре опорных болта входят
в поставку отопительного котла.
Рис. 16 Опрокидывание бака
ОСТОРОЖНО!
ВНИМАНИЕ!
Чтобы не повредить термоглазурь на
выходах горячей (AB), холодной воды
(EK) и в циркуляционной линии (EZ),
нельзя вставлять в них предметы
с острыми кромками.
