Монтаж 3
7
Оставляем за собой право на изменения!
Ин
с
т
ру
к
ц
ия п
о
м
о
нт
а
ж
у
и т
е
хнич
ес
к
о
м
у
обс
л
у
жив
а
ни
ю
L
oga
l
u
x LT 1
35
-
300
• И
зда
ни
е
1
0
/2
000
z Вынуть датчик из канала (рис. 6, поз. 2) на
передней стороне бака и провести к креплению
датчиков на крышке люка (рис. 6).
z Снять декоративную панель на передней стенке
бака
z Провести датчик для термометра горячей воды
(рис. 6, поз. 3 и рис. 7, поз. 4) (FB) спереди через
вырез в передней стенке кожуха и установить
корпус термометра в вырез.
z Размотать провод датчика и провести через
прорезь (рис. 6, поз. 1) в теплоизоляции
к креплению датчика на крышке люка (рис. 6).
z Отвернуть барашковую гайку крепления
датчиков, установить датчики в соответствии с их
геометрической формой или диаметром
в крепежную планку (рис. 7).
z Закрутить барашковую гайку.
Магниевый анод
z Проверить, подключен ли заземляющий кабель
(рис. 7, поз. 2) магниевого анода (рис. 7, поз. 1)
к крепежному болту крышки люка (рис. 7).
z Уложить теплоизоляционный элемент (рис. 8,
поз. 3) на крышку люка (рис. 8).
z Установить переднюю стенку (рис. 8, поз. 1)
спереди на бак и закрепить ее справа и слева 2
саморезами к боковым стенкам (рис. 8, поз. 2).
Система управления Ecomatic 4000
z Соединить штекер заземляющего кабеля
с кабелем системы управления (рис. 7).
При других системах управления штекер остается
неиспользованным.

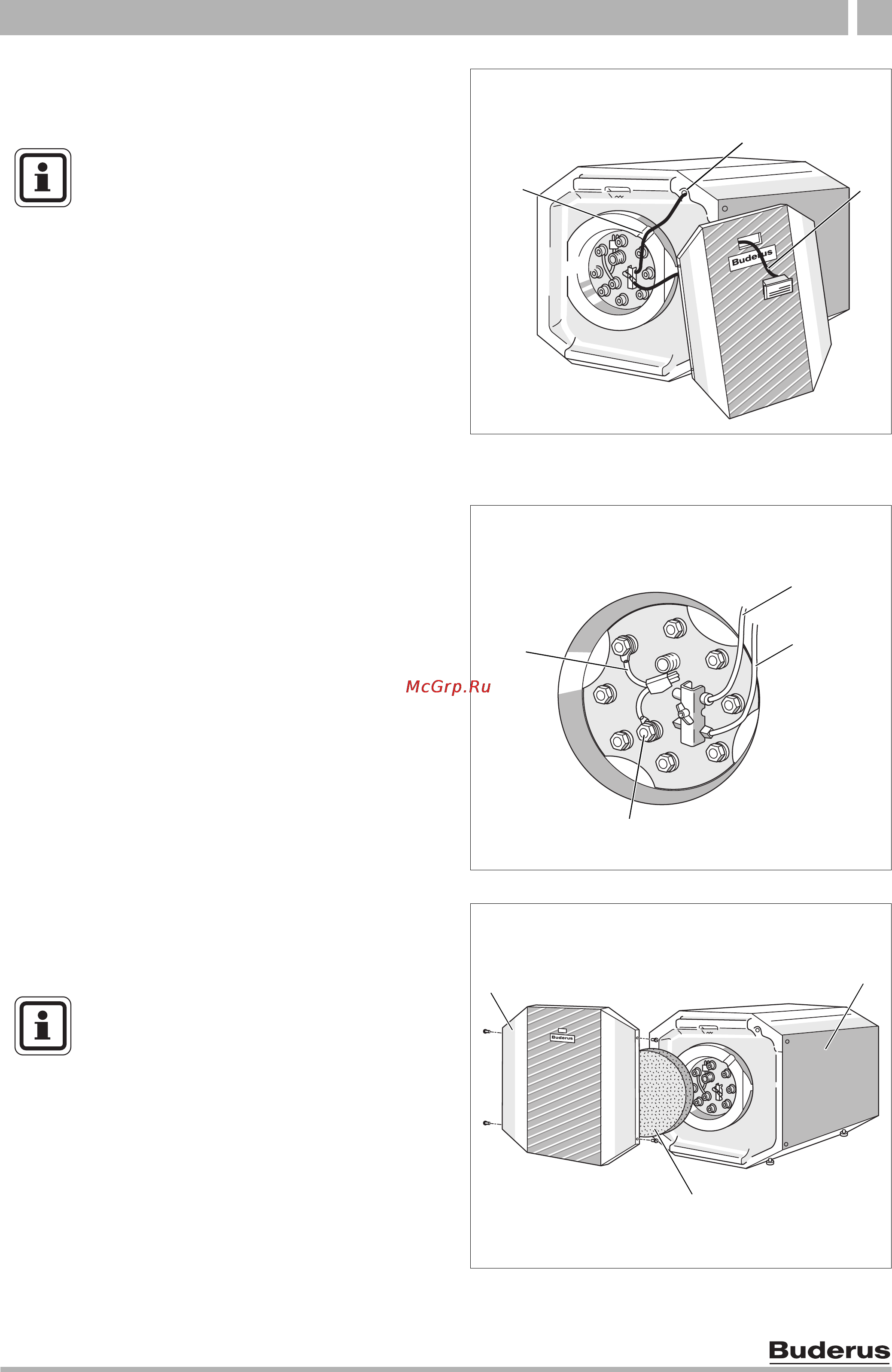

Рис. 6 Прокладка кабеля датчика
1
2
3
УКАЗАНИЕ!
Требуется только при монтаже
термометра горячей воды,
приобретаемого по дополнительному
заказу.
Рис. 7 Крышка люка
1
3
2
4
Рис. 8 Закрытие бака крышкой
1
3
2
УКАЗАНИЕ!
В баках LT 300 кабель системы
управления нужно заменить более
длинным кабелем, входящим
впоставку.
