Установка 2
5
Оставляем за собой право на изменения!
Ин
с
т
ру
к
ц
ия п
о
м
о
нт
а
ж
у
и т
е
хнич
ес
к
о
м
у
обс
л
у
жив
а
ни
ю
L
oga
l
u
x LT 1
35
-
300
• И
зда
ни
е
1
0
/2
000
Транспортировка
Для транспортировки с использованием вспомога-
тельных приспособлений* нужно снять переднюю
стенку и теплоизоляционный элемент. Эти вспомо-
гательные приспособления* закручиваются
в штуцеры на крышке люка и в подающую
и обратную линии бака (рис. 1 и рис. 1 на стр. 4).
* заказчика
Размеры и вес
Таб. 1
2 Установка
Для установки необходимо выбрать помещение,
защищенное от холода.
Нельзя допускать замерзания неиспользуемой
установки, поэтому нужно предусмотреть защиту на
случай заморозков или сливать из нее воду.
Пол должен быть ровным и способным выдержать
нагрузку от оборудования.
Необходимо выдерживать минимальные
расстояния для проведения технического
обслуживания рис. 3.
Расстояние A приведено в "Инструкции по монтажу
соединительных трубопроводов".

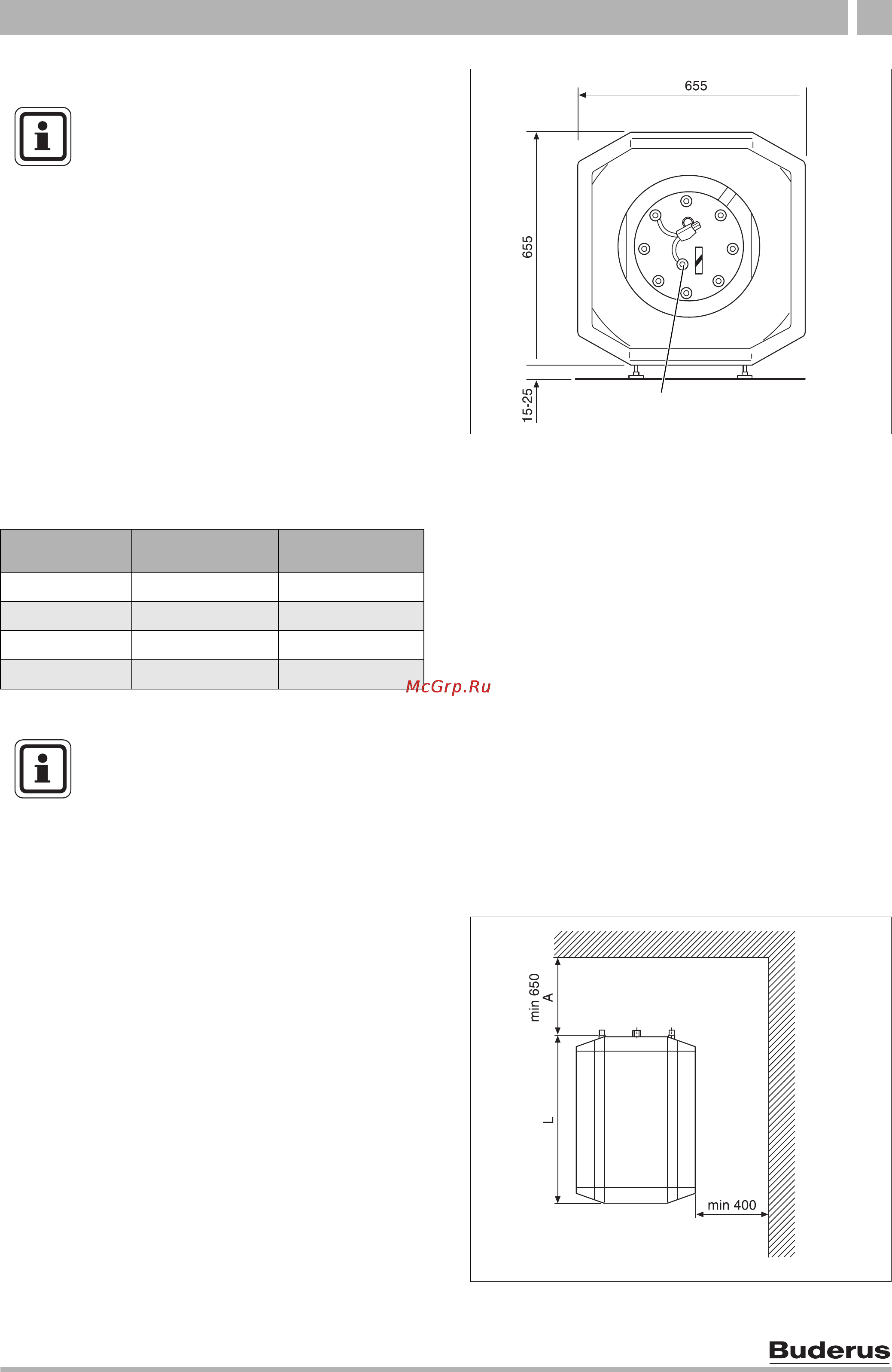

Рис. 2 Размеры
Экспликация к рис. 2:
Поз. 1: Магниевый анод
11
УКАЗАНИЕ!
На обратной стороне обложки этой
инструкции по монтажу и техническому
обслуживанию приведены указания
по транспортировке, снятию упаковки
и установке опорных болтов.
Тип бака
[л]
Длина
L [мм]
Вес
[кг]
135 812 86
160 922 100
200 1077 112
300 1467 165
УКАЗАНИЕ!
Максимальная несущая способность
всех типоразмеров бака 500 кг.
Рис. 3 Минимальные расстояния (длина L, см. таб. 1)
