ВНИМАНИЕ
Опасность повреждения под действием конденсата!*
Если Ваше устройство начинается с S... или Ваше
устройство является устройством типа "бок о бок"
(SBS):
u
Разрешается устанавливать устройство непосред-
ственно рядом с другим холодильником или морозиль-
ником.
Если Ваше устройство не начинается с S...:
u
Не разрешается устанавливать устройство непосред-
ственно рядом с другим холодильником или морозиль-
ником.
ПРЕДУПРЕЖДЕНИЕ
Опасность пожара и повреждения из-за заблокированных
вентиляционных отверстий!
u
Держите вентиляционные отверстия всегда свобод-
ными. Всегда следите за хорошим притоком и оттоком
воздуха!
q
При повреждении устройства немедленно - до подклю-
чения - обратитесь к поставщику.
q
Пол на месте установки должен быть горизонтальным и
ровным.
q
Избегайте установки устройства в зоне попадания
прямых солнечных лучей, рядом с плитой, системой
отопления и другими аналогичными приборами.
q
Не устанавливать устройство в одиночку. Для этой
работы лучше привлечь двух или более людей.
q
Чем больше хладагента R 600a находится в устройстве,
тем больше должно быть помещение, в котором нахо-
дится это устройство. Если объём помещения
небольшой, то при вытекании хладагента может образ-
оваться горючая газо-воздушная смесь. Согласно
стандарту EN 378 на 11 г хладагента R 600a должен
приходиться 1 м
3
помещения для размещения. Количе-
ство хладагента в вашем устройстве указано на завод-
ской табличке внутри агрегата.
q
Если устройство установлено в очень влажном поме-
щении, то на внешней его стороне может образоваться
конденсат. Всегда следите за хорошим притоком и
оттоком воздуха на месте установки.
Если транспортное крепление надето на дверь:
u
Снимите красное транс-
портное крепление.
Если транспортное крепление прикручено к двери:
u
Открутите красное транс-
портное крепление.
Закройте освободившееся
крепежное отверстие
пробкой (60).
После установки:
u
снять защитные пленки, клейкие ленты, детали защи-
щающие устройства при перевозке, и т. д.
Указание
u
Очистить устройство (см. руководство по обслужи-
ванию, глава «Очистка устройства»).

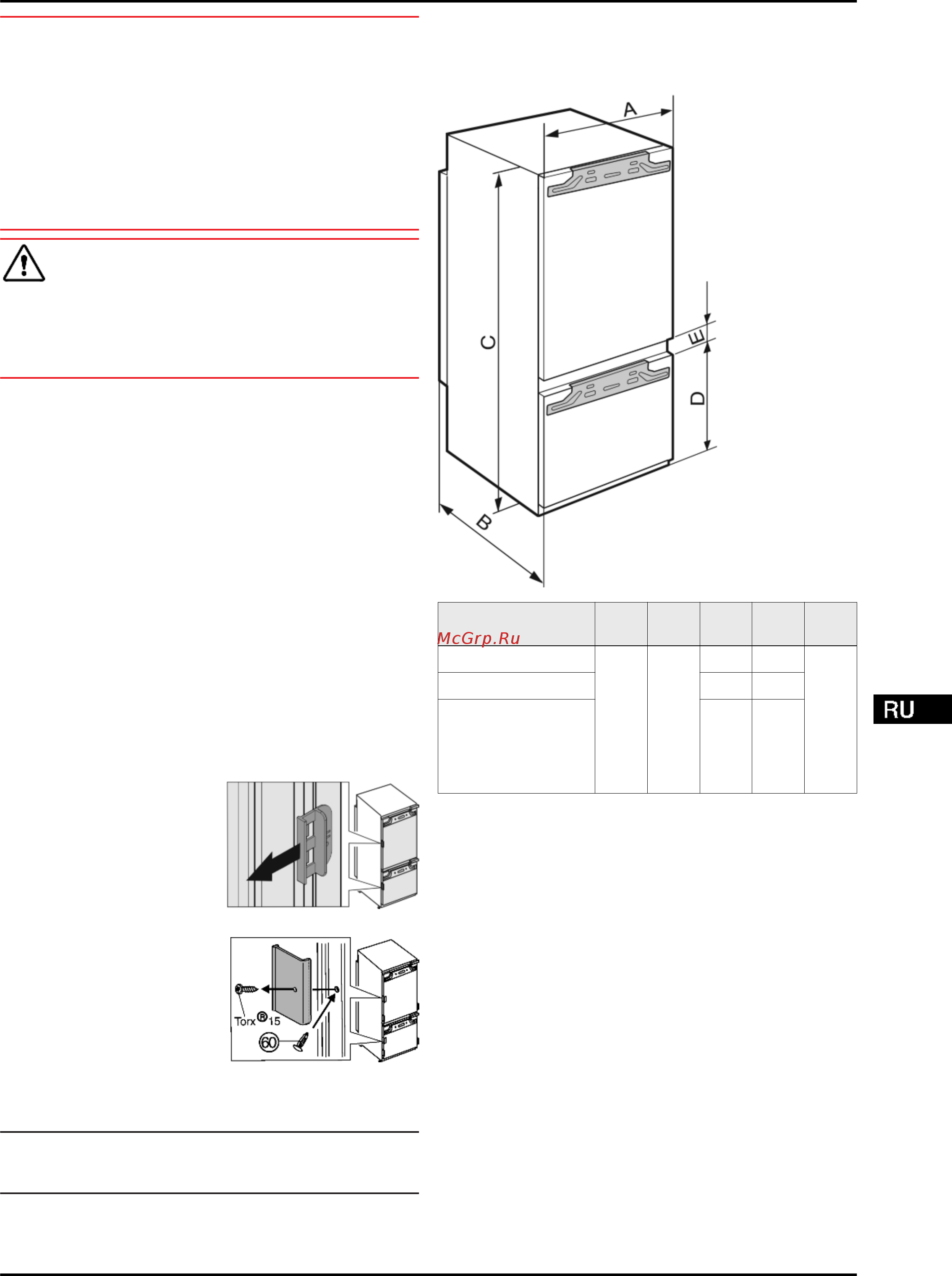

4 Габаритные размеры
Fig. 1
A
(мм)
B
(мм)
С
(мм)
D
(мм)
E
(мм)
ICP 29..
559 544
1572 549
15
ICBP 32.. 1770 549
ICU 33.., ICUN 33..,
ICP 33.., ICNP 33..,
ICN 33.., SICN 33..,
ICBN 33..,
SICBN 33..
1770 695
5 Размеры ниши
Устройство представляет собой встраиваемую технику и
поэтому оно полностью окружено кухонной мебелью.
Кухонная мебель должна быть изготовлена точно по
указанным установочным размерам и обеспечивать доста-
точный приток и отток воздуха для достижения
правильной работы устройств.
Габаритные размеры
* Наличие в зависимости от модели и комплектации 3
