4 Инструкция по эксплуатации • Настeнный газовый котел U022/U024 • Видання 07/2006
Обзор элементов управления1
Оставляем за собой право на изменения!

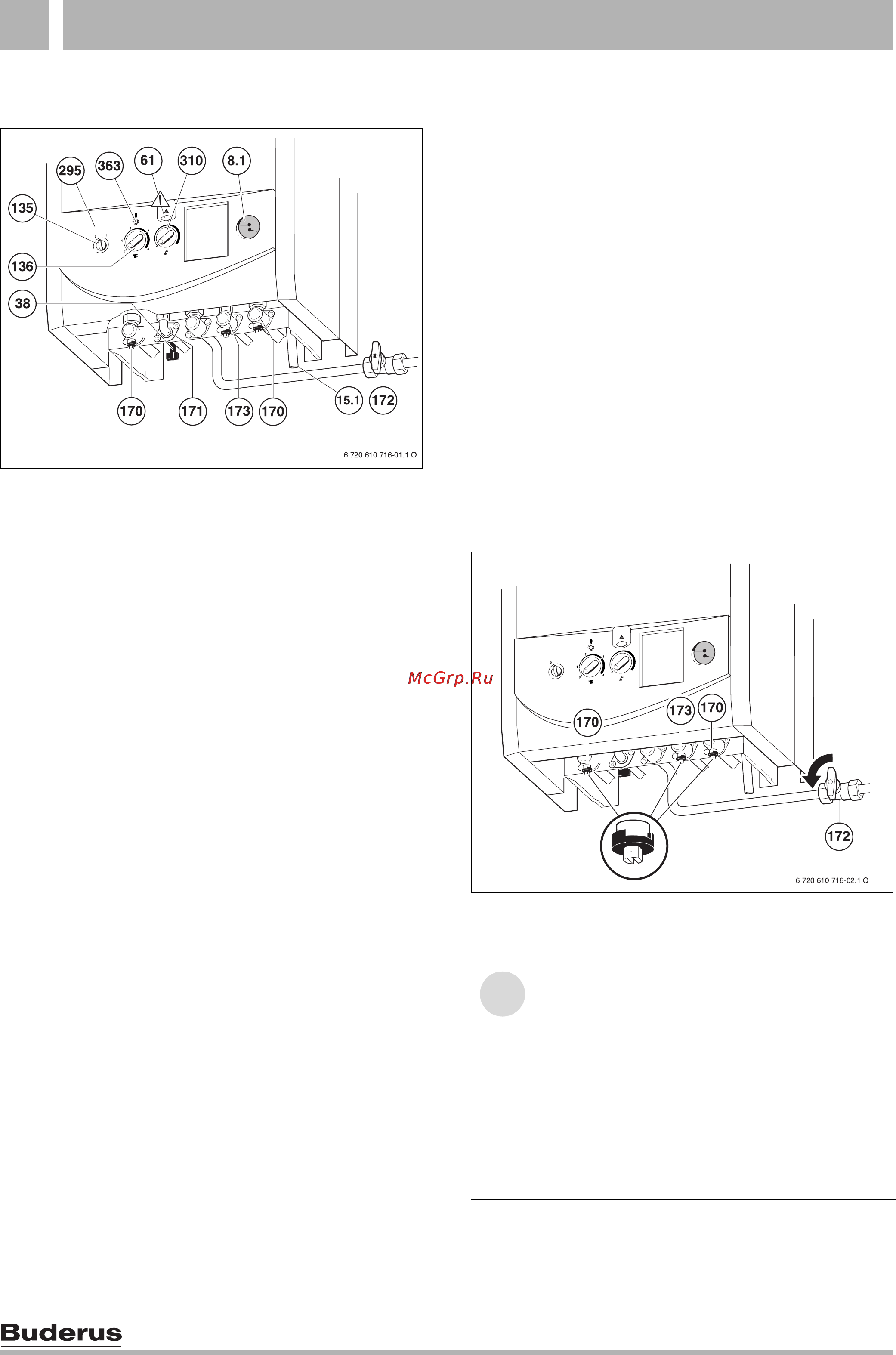

1 Обзор элементов управления
Рис 1
8.1 Манометр/термометр
15.1 Выпускная труба
38 Устройство для доливки
61 Индикатор неисправностей и кнопка сброса сигнала о
неисправности
135 Главный выключатель
136 Терморегулятор подающей линии отопительного контура
170 Сервисные краны в подающей и возвратной линиях
171 Горячая вода
172 Газовый кран (закрыт)
173 Запорный клапан холодной воды
295 Наклейка с типом прибора
310 Терморегулятор горячей воды
363 Контрольная лампа режима работы горелки
2 Ввод в эксплуатацию
2.1 Перед вводом в эксплуатацию
Открыть газовый кран (172)
B Нажать на рукоятку и повернуть ее влево до
упора (рукоятка в направлении потока = кран
открыт).
Сервисные краны (170)
B Повернуть четырехгранник ключом таким
образом, чтобы насечка совпала с направлением
потока (см. деталь).Насечка поперек
направления потока = кран закрыт.
Угловой вентиль холодной воды (173)
B Повернуть четырехгранник ключом таким
образом, чтобы насечка совпала с направлением
потока (см. рис.). Насечка поперек направления
потока = кран закрыт.
Рис 2
Контроль давления воды в сети отопления
B Стрелка индикатора на манометре (8.1) должна
показывать 1 - 2 бара.
i
Специалист обязан показать Вам,
каким образом осуществляется
доливка воды. Если Вы не получили
инструкций от специалиста, обратитесь
в специализированную фирму.
Устройство для доливки воды
расположено в нижней части прибора,
между подключением для подающей
линии отопительного контура и
подключением для горячей воды
(поз. 38, рис. 1)
