Монтаж (только для специалистов)

6 720 617 234 (2008/05)

4.2 Электрическое подключение

4.2.1 Подготовка кабельного ввода

Провода можно вводить в корпус прибора

сзади (Æ рис. 5, поз. 4) или снизу (Æ рис. 5,

поз. 3).

B При монтаже необходимо обеспечить

степень защиты IP 20.

– Вырезайте только нужные кабельные

вводы.

– Вырезайте кабельные ввод только

необходимой величины.

B Вырежьте кабельный ввод (Æ рис. 5) ножом

так, чтобы не образовалось острых кромок.

B Закрепите провод фиксатором (Æ рис. 5,

поз. 2). Фиксатор можно установить также в

перевернутом виде (Æ рис. 5, поз. 1).

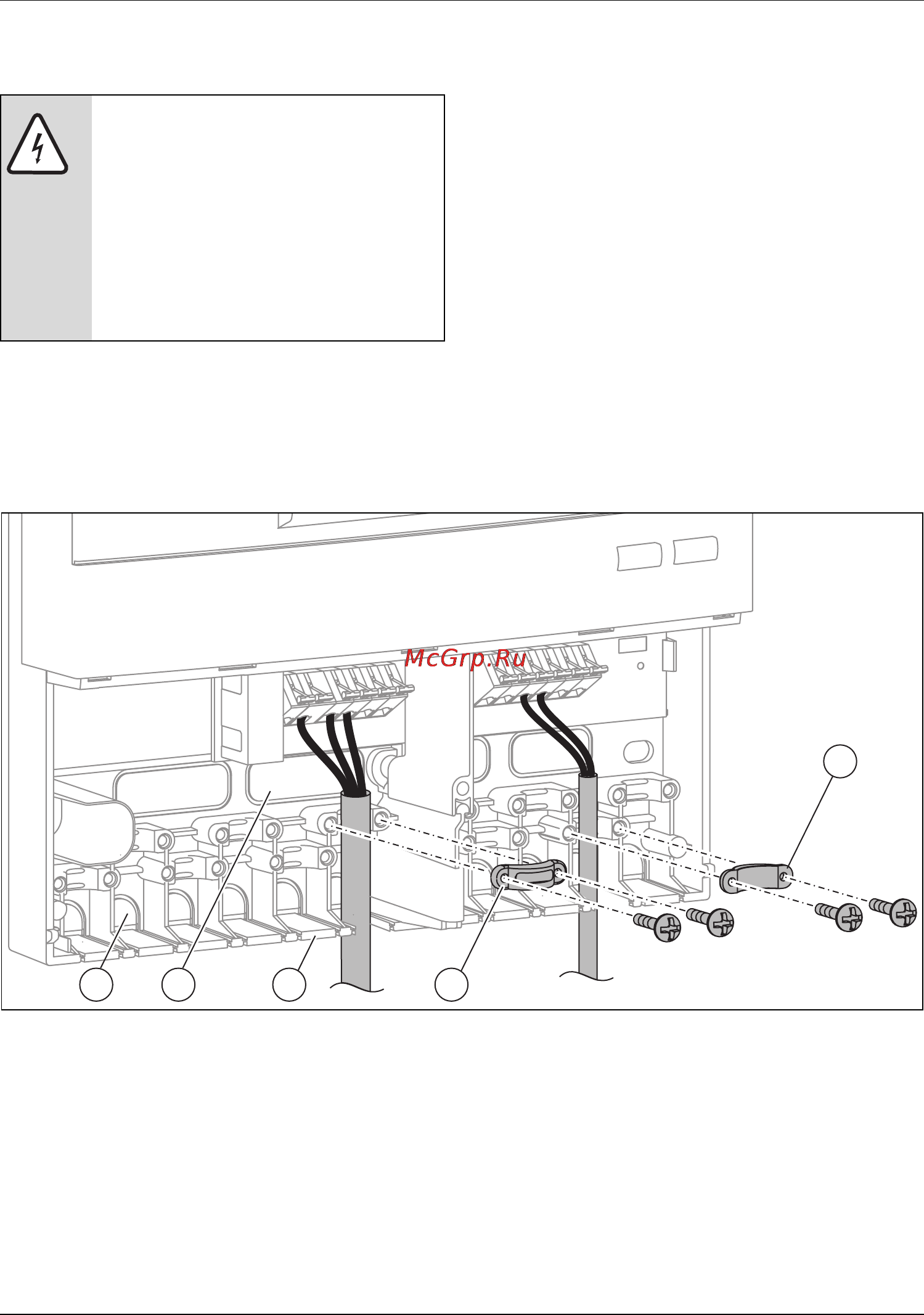

Рис. 5 Прокладка и крепление провода

1 Фиксатор провода в перевернутом

положении

2 Фиксатор провода

3 Кабельный ввод снизу

4 Кабельный ввод сзади

ОПACHO: опасность для жизни

из-за поражения электрическим

током.

B Перед открытием прибора

отключите подачу напряжения

(230 В ~ переменного тока).

B Закрепите провод

фиксатором.
