13
Управление
6 720 617 234 (2008/05)
5.2 Элементы регулятора

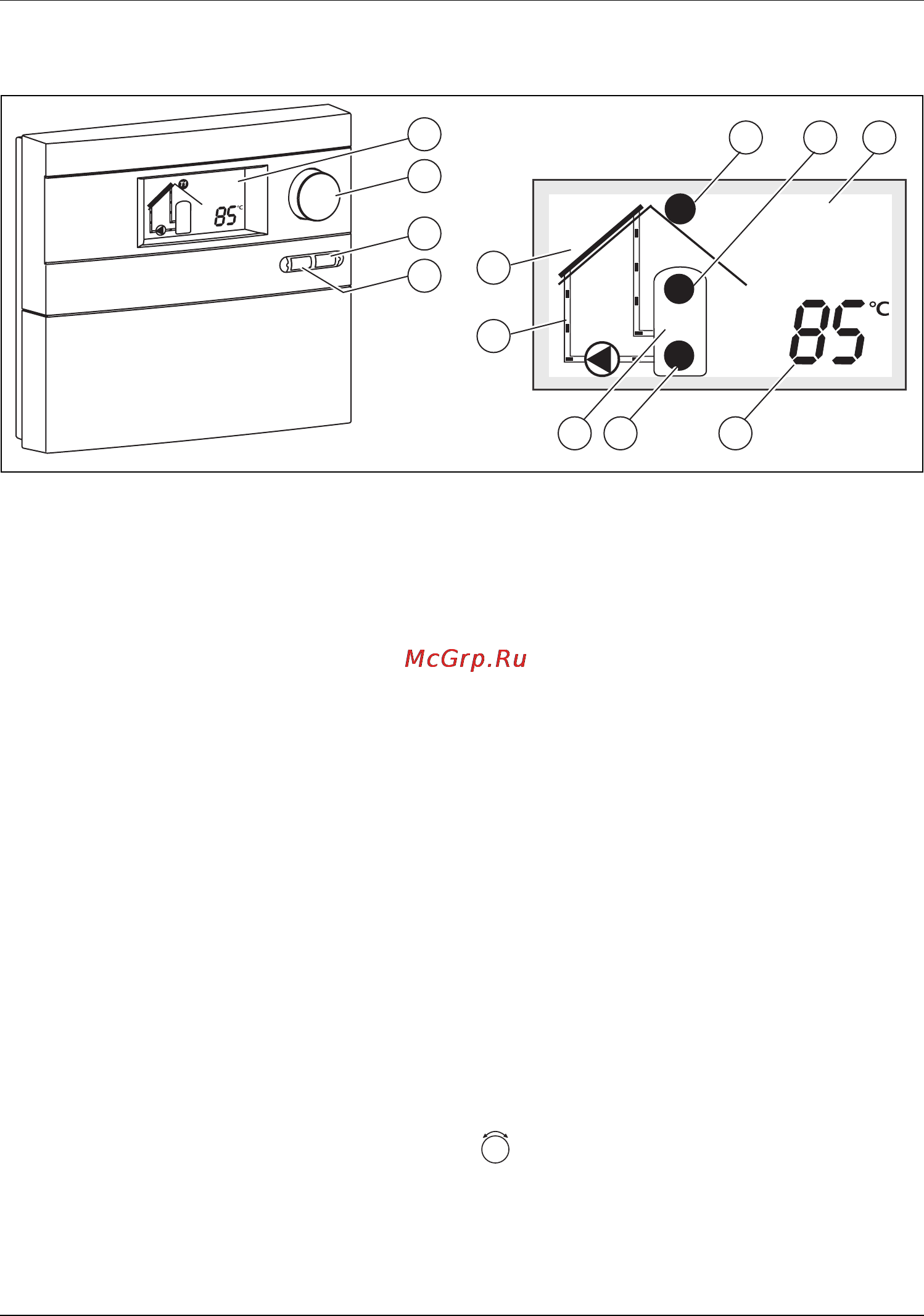

Рис. 8 Регулятор и дисплей
1 Дисплей
2 Ручка управления
3 Кнопка "Назад"
4 Кнопка "Меню"
5 Знак датчика температуры
6 Индикация температуры и колличества
часов работы
7 Индикация "Достигнута максимальная
температура бойлера"
8 Анимированная пиктограмма солнечного
коллектора
9 Индикация "Достигнута либо
минимальная или максимальная
температура коллектора"
5.3 Режимы работы
Автоматический режим
Если разность температур на двух
подключенных температурных датчиках
превысила установленное значение, то
включается насос. На дисплее показано
анимированное движение рабочей жидкости
(Æ рис. 8, поз. 8).
Как только будет достигнута разность
температур для выключения, насос выключится.
Он автоматически включается для защиты на
3 секунды примерно через 24 часа после
последнего запуска.
Проверка функций, ручной режим
Этот режим доступен в главном меню только
для специалистов.
5.4 Индикация температуры на
дисплее
В автоматическом режиме ручкой управления
можно вызвать различные параметры
системы (температуру, отработанные часы,
частоту вращения двигателя насоса).
Значения температуры соответствуют номерам
позиций в пиктограмме.
7747006071-04.1 SD
T1
min/max
min/
max
T3
T2
1
2
3
4
5 1
657
8
9
5
