Bosch B SOL 100 [5/28] Описание оборудования
![Bosch B SOL 100 [5/28] Описание оборудования](/views2/1072989/page5/bg5.png)
5
Информация об изделии
6 720 617 234 (2008/05)
2 Информация об изделии
2.1 Декларации соответствия
нормам ЕС
Это оборудование по своей конструкции и
рабочим характеристикам соответствует
действующим европейским нормам и
дополнительным национальным требованиям.
Соответствие подтверждено сертификатом
ГОСТ Р.
2.2 Объем поставки

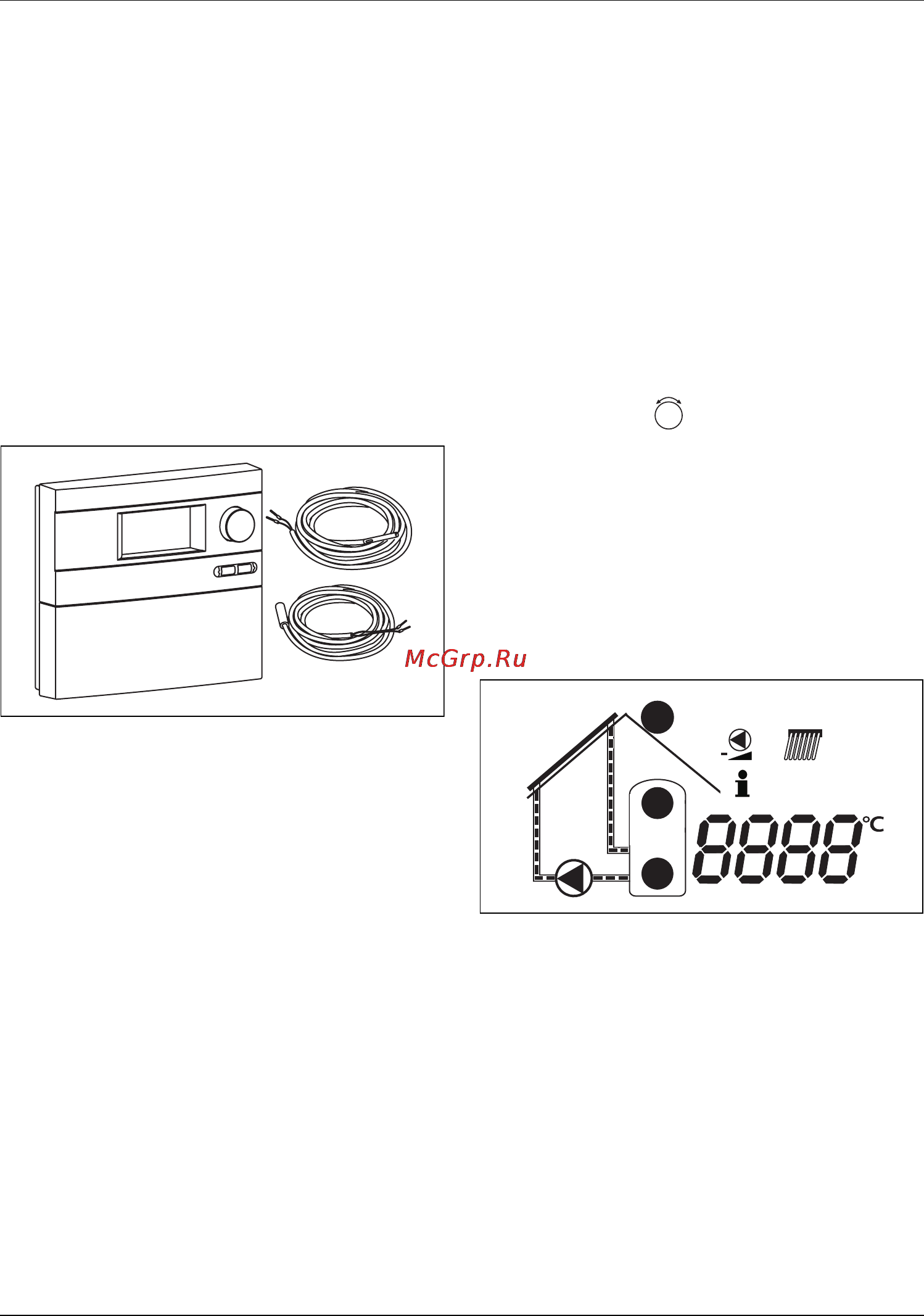

Рис. 1 Регулятор B-sol 100 с датчиками
температуры
• Регулятор B-sol 100
• Температурный датчик коллектора NTC 20K
(FSK - Collector)
• Температурный датчик бойлера NTC 10K
• Соединительный провод со штекером с
заземляющим контактом (если регулятор
встроен в насосную станцию)
• Крепежные элементы и фиксаторы провода
(при настенном монтаже)
Если регулятор встроен в насосную станцию, то
электрические подключения уже частично
выполнены.
2.3 Описание оборудования
Регулятор предназначен для работы с
солнечными коллекторами. Его можно
установить на стене, или он может быть встроен
в насосную станцию.
Дисплей регулятора в нормальном режиме
работы подсвечивается зелёным/жёлтым
цветом в течении 5 минут после последнего
нажатия кнопки (активирование нажатием
ручки управления ).
Информация на дисплее:
• состояние насоса (как упрощенная схема
системы)
• параметры системы (например,
температура)
• выбранные функции
• сообщения о неисправностях
Рис. 2 Возможные показания на дисплее
7747006071.06-1.SD
7747006071.06-1.SD
max
T1
T
h
%
DTon
DT on
reset
I
+
max
T3
T2
min / max
min
/
max
