6
Информация об изделии
6 720 617 234 (2008/05)

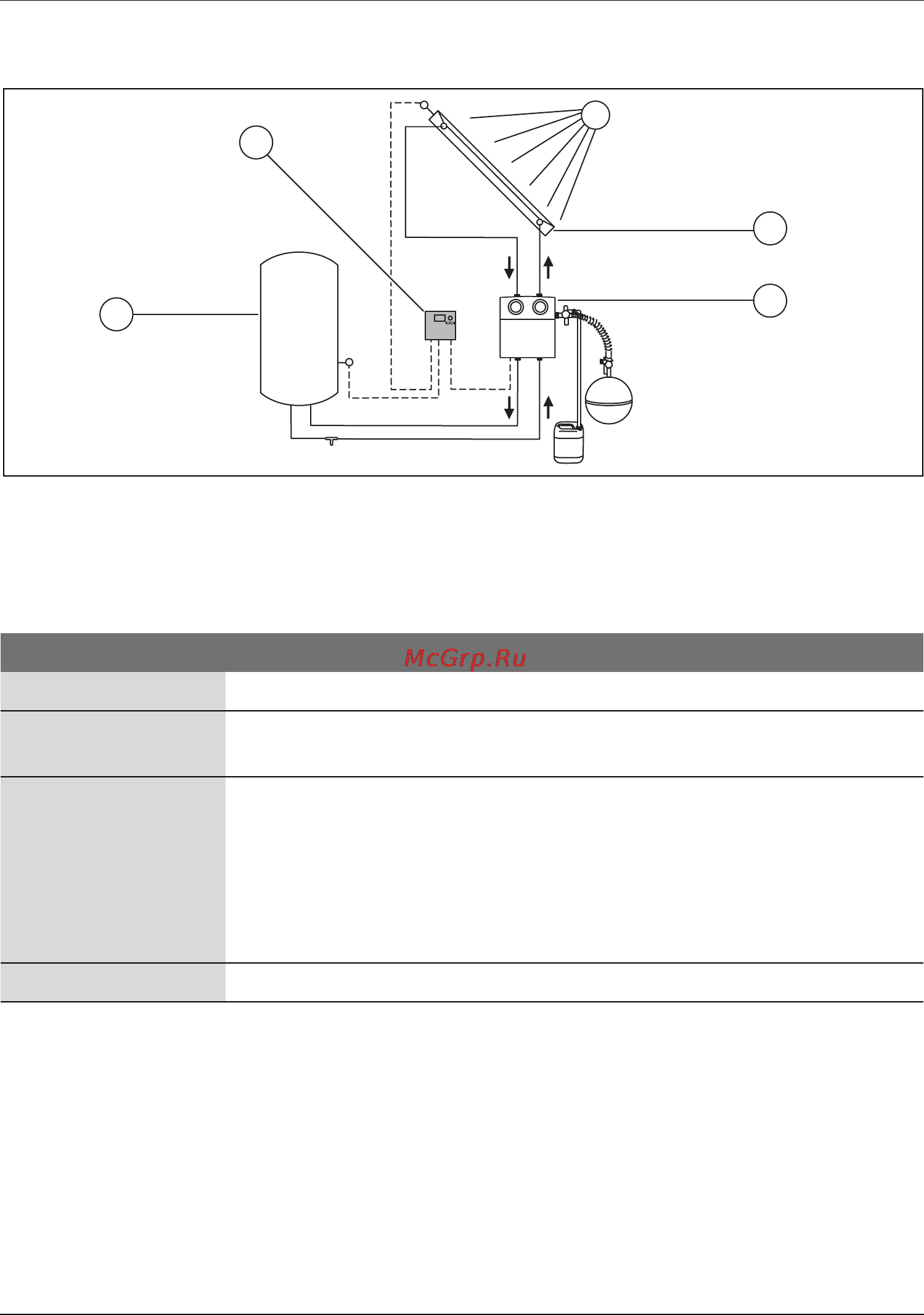

Схема системы солнечного коллектора
Рис. 3 Схема системы
1 Поле коллекторов
2 Насосная станция
3 Бойлер солнечного коллектора
4 Регулятор B-sol 100
Принцип действия
Если разность температур между полем
коллекторов (
Æ
рис.
3
, поз. 1) и бойлером
(
Æ
рис.
3
, поз. 3) превышает заданное значение,
то включается насос станции.
Насос подает теплоноситель (рабочую жидкость
солнечного коллектора), циркулирующую
между коллекторным полем и потребителем.
Как правило, это бойлер солнечного
коллектора. Внутри бойлера установлен
теплообменник, который передает полученное
в солнечном коллекторе тепло, содержащееся в
рабочей жидкости, воде в контуре ГВС или в
отопительном контуре.
7747006071.01-1.SD
1
2
3
4
Основные составные части системы солнечного коллектора
Поле коллекторов • состоит из плоских или вакуумных трубчатых коллекторов
Насосная станция • состоит из насоса, приборов безопасности и запорной арматуры
контура солнечного коллектора
Бойлер солнечного
коллектора
• служит для сохранения полученной энергии
• Существуют различные бойлеры:
– бойлер ГВС
– бойлер-накопитель (для поддержки отопления)
– комбинированный бойлер (для поддержки отопления и
приготовления воды в контуре ГВС)
Регулятор B-sol 100 • с двумя температурными датчиками
Таб. 1
