11
Монтаж (только для специалистов)
6 720 617 234 (2008/05)
4.2.2 Подключение проводов
При подключении проводов обратите внимание
на следующее:
•
Соблюдайте предписания ПУЭ, например,
проверка защитного провода и др.
• Используйте только комплектующие от
фирмы-изготовителя. Другие детали
поставляются по запросу.
• Примите меры по защите регулятора от
перегрузки и короткого замыкания.
• Электропитание должно соответствовать
данным, приведенным на заводской
табличке.
• К одной клемме допускается подключать
только один провод (макс. 1,5 мм
2
).
• Для температурных датчиков полярность
жил произвольная. Провода датчиков можно
удлинить до 100 м (до 50 м = 0,75 мм
2
, до
100 м = 1,5 мм
2
).
• Для предотвращения индукционного
воздействия все провода датчиков
прокладывайте отдельно от проводов с
напряжением 230 В или 400 В на расстоянии
не менее 100 мм.
• Используйте экранированные провода
низкого напряжения, если есть вероятность
возникновения внешних воздействий
(например, от трансформаторных станций,
кабелей высокого напряжения, микроволн).
• Для подключения к сети с напряжением
230 В используйте провод классом не ниже
типа H05 VV-... (NYM...).
• Соблюдайте противопожарные и
строительные правила.
B Подключите провода в соответствии со
схемой соединений (Æ рис. 6).
B Для подключения к клеммам быстрого
подключения используйте отвертку.
B После завершения работ: закройте
регулятор крышкой и закрепите ее винтом.

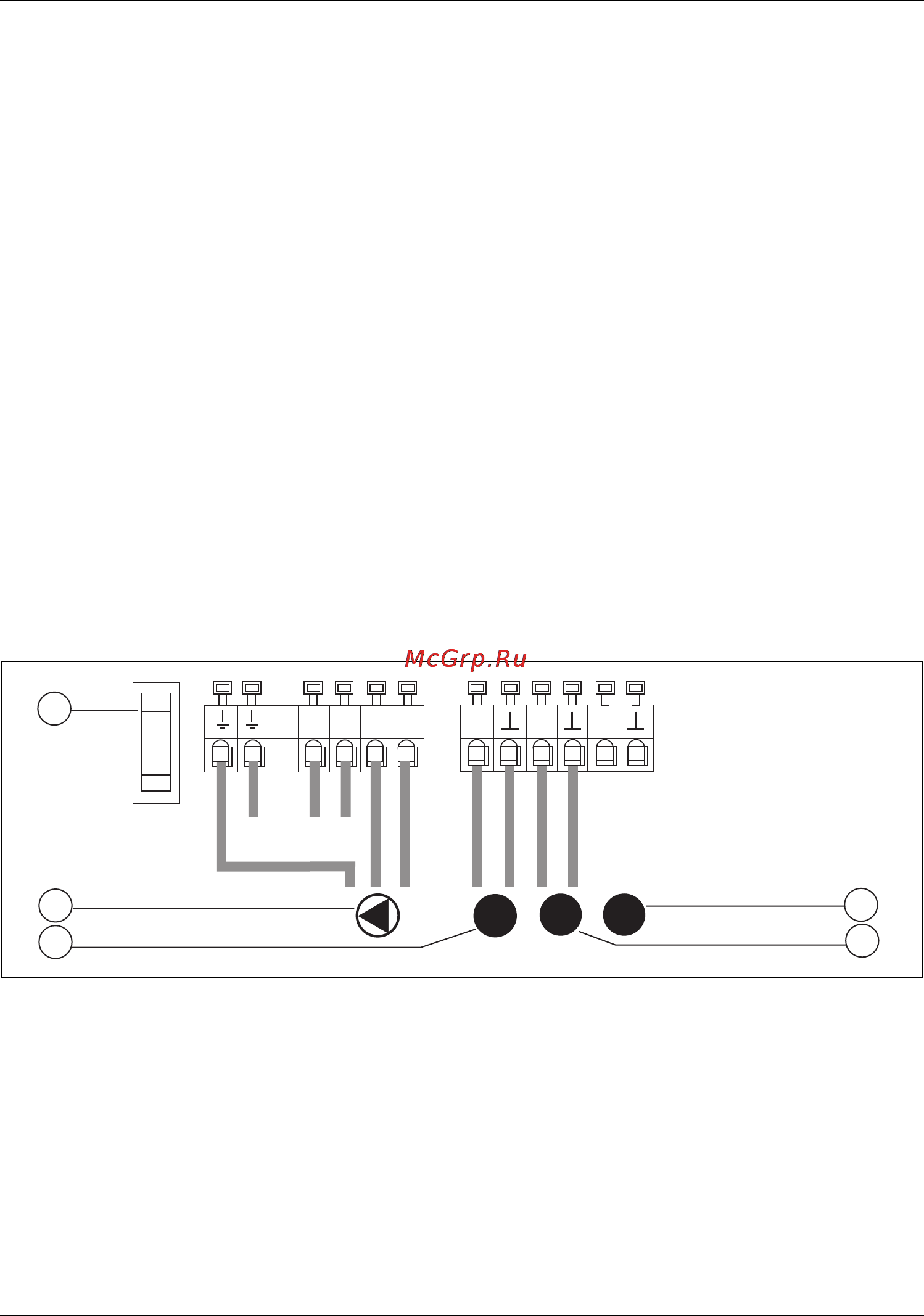

Рис. 6 Схема соединений
1 Предохранитель 1,6 АТ
2 Температурный датчик T3 для индикации
температуры в средней и в верхней части
бойлера (дополнительное оборудование)
3 Температурный датчик T2 для индикации
и регулирования температуры в нижней
части бойлера
4 Температурный датчик T1 для индикации
и регулирования температуры
коллектора
5 Насос (макс. 1,1 А)
7747006071-03.1 SD
F1
L N R1 N
230V AC
T1
T2
S1 S2
T3
S3
2
1
3
4
5
