Установка бойлера | 11RU
6 720 618 182 (2009/05)

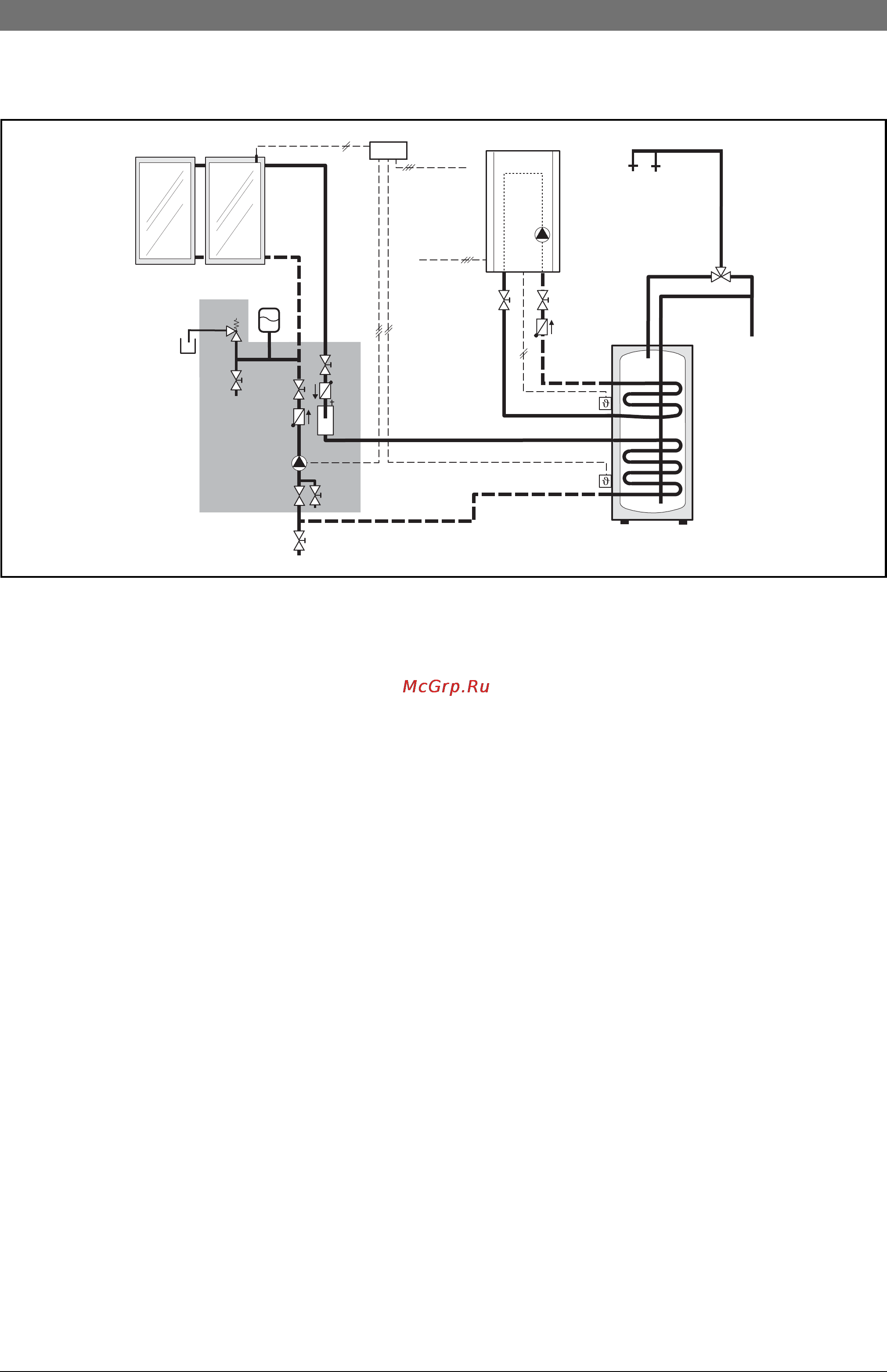

3.5 Схема соединений
Рис 7
AB Сборник
AGS Солнечная установка
E Слив/продувка
FK Солнечный коллектор
KW Вход холодной воды
LA Воздухоотделитель
P
1
Циркуляционный насос (загрузка бойлера из
отопительного контура)
RE Регулятор расхода с индикацией
RK Обратный клапан
RV Обратный клапан
SAG Расширительный бак солнечного коллектора
SB Гравитационный тормоз
SF Датчик температуры бойлера - отопление (NTC)
SP Насос солнечного коллектора
SV Предохранительный клапан
WST...S Бойлер солнечного коллектора
T
1
Датчик температуры солнечного коллектора
T
2
Датчик температуры бойлера - солнечный коллектор
TDS Регулятор солнечного коллектора
TWM Трехходовой смесительный клапан
WW подключение горячей воды
* линия продувки и слива должна выводиться в открытый
резервуар, вмещающий весь объем солнечного
коллектора.
3.6 Монтаж
Для уменьшения естественных (гравитационных)
циркуляционных потерь тепла:
B Вмонтировать во все контуры бойлера обратные
клапаны.
-ИЛИ-
B Конструкция подсоединяемых к бойлеру
водопроводов должна исключать естественную
циркуляцию.
B Монтируйте соединительные трубопроводы без
напряжений.
3.6.1 Подключение нагревающего контура
B Подключите верхний змеевик с последовательным
течением воды. То есть подающая линия вверху, а
обратная линия внизу
Это обеспечивает равномерную загрузку верхней
части бойлера.
B Загрузочные трубопроводы должны быть как можно
более короткими и хорошо изолированными.
Это снижает потери давления и остывание бойлера
из-за циркуляции в трубах.
B Для предотвращения сбоев в работе из-за наличия
воздуха в системе установите в самой высокой
точке между бойлером и котлом эффективное
устройство удаления воздуха (например,
воздухосборник).
B Установите сливной кран в загрузочной линии.
Через него можно сливать воду из змеевиков.
SP
SAG
230V AC
230V AC
AGS
FK
RE
RK
WST SK…
T
T
2
SF
6 720 618 185-05.2O
*
E
1
SV
AB
E
LA
SB
SB
TWM
KW
WW
TDS
P
1
