Сведения о бойлере | 9RU
6 720 618 182 (2009/05)

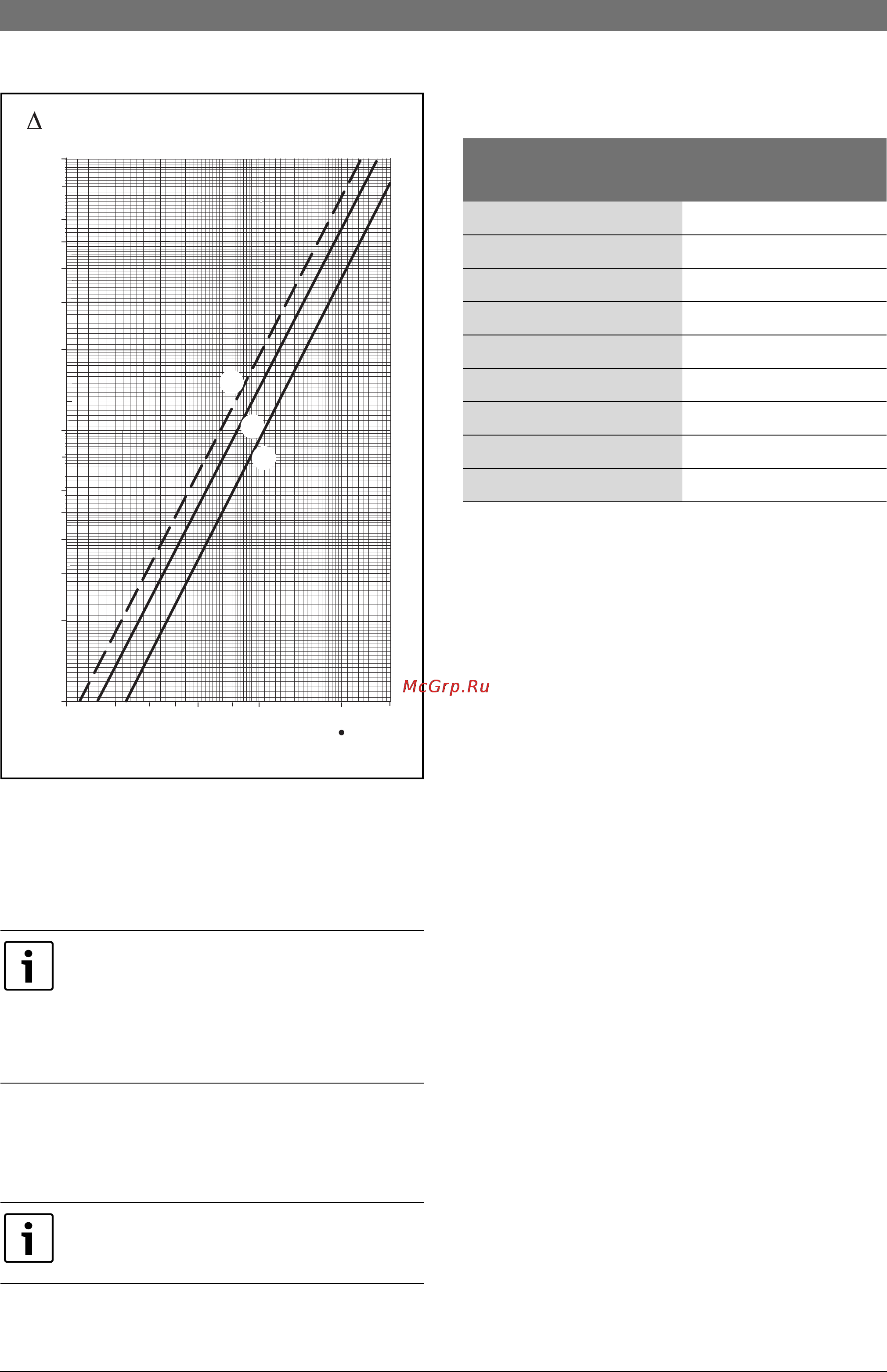

Рис 6 WST SK500-1 solar
1 Нижний змеевик (вода/пропиленгликоль 55/45)
2 Нижний змеевик (вода)
3 Верхний змеевик
Δp Потери давления
V Расход отопительной воды
Например:
При соотношении смеси воды/пропиленгликоля 55/45
(не замерзает до –30 °C) потери давления примерно в
1,3 раза больше, чем для чистой воды.
Результаты измерения температурным датчиком
бойлера (термисторным)
При расчете потерь давления в контуре
солнечного коллектора:
B Необходимо учитывать свойства
антифризов и антикаррогирующих
присадок в том случае, если они
используются.
На диаграмме потери давления в сети
трубопроводов не принимаются во
внимание.
6 720 618 182-02.2O
(m
/h)
3
V
p
(bar)
0,01
0,02
0,03
0,04
0,05
0,06
0,08
0,1
0,4
0,8
0,6
3,02,0
1,0
0,001
0,002
0,003
0,004
0,005
0,006
0,008
0,2
2
3
1
.
Температура бойлера
[ °C]
Сопротивление
датчика [ Ω]
20 14772
26 11500
32 9043
38 7174
44 5730
50 4608
56 3723
62 3032
68 2488
Таб. 3
