Установка бойлера | 13RU
6 720 618 182 (2009/05)
Термическая дезинфекция
B У систем по DIN-DVGW, рабочий лист W 551:
установите термическую дезинфекцию.

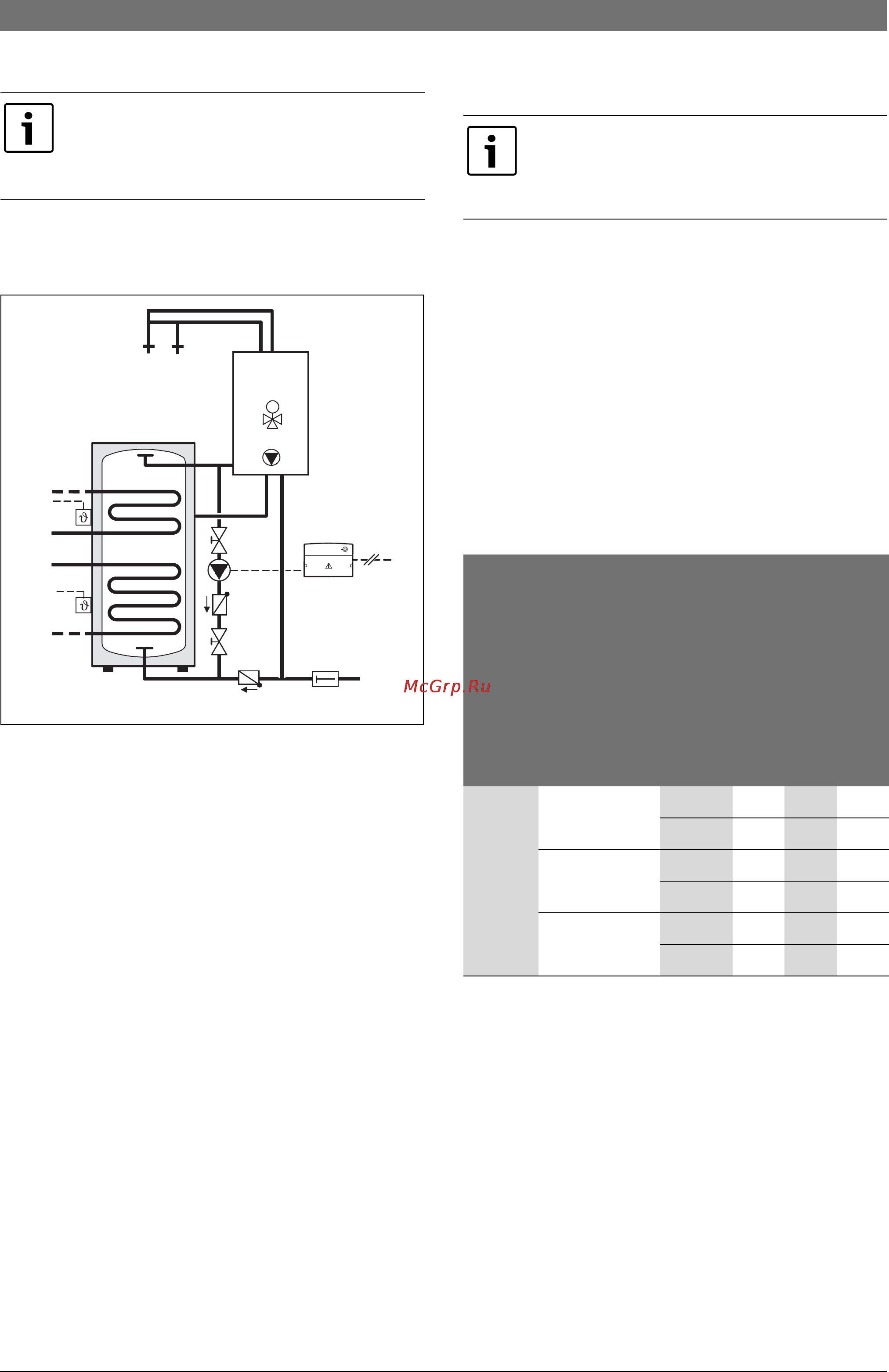

Рис 8 Схема подключения контура ГВС
KW Ввод холодной воды
RH
SP
Обратная линия бойлера - отопление
RS
SP
Обратная линия бойлера - солнечный коллектор
RV Обратный клапан
SF Датчик температуры бойлера - отопление (NTC)
SU Таймер с программой на неделю
WST...S Бойлер солнечного коллектора
T
2
Датчик температуры бойлера - солнечный коллектор
TWM Трехходовой смесительный клапан
VH
SP
Подающая линия бойлера - отопление
VS
SP
Подающая линия бойлера - солнечный коллектор
WW подключение горячей воды
WWKG Насосная группа ГВС
ZP Циркуляционный насос
3.6.5 Расширительный бак ГВС
B Установить расширительный бак в линию питания
холодной водой между бойлером и группой
безопасности. При этом вода должна протекать
через расширительный бак при каждом заборе
воды.
При этом через расширительный бак у каждой
колонки должна протекать санитарная вода.
Приведенная ниже таблица содержит
ориентировочные данные для выбора размеров
расширительного бака. Их параметры могут
различаться из-за различного полезного объема
бойлеров. Данные относятся к температуре в воды в
бойлере 60 °C.
Для простого поддержания максимального
падения температуры:
B Установите регулирующий клапан с
термометром.
KW
WST SK... solar
T
2
SF
WW
6 720 618 182-04.2O
VH
Sp
VS
Sp
RS
Sp
RH
Sp
RVRV
RV
PE
ISM 1
ZP
TWM
T
WWKG
Для исключения потерь воды через
предохранительный клапан, может быть
установлен расширительный бак,
пригодный для работы с питьевой водой.
Тип бойлера
Давлен
ие на
входе
в бак
=
давлен
ие
холодн
ой
воды
Емкость бака в
литрах,
соответствующая
давлению
срабатывания
предохранительно
го клапана
6
бар
8
бар
10
бар
Исполн
ение
10 бар
WST SK300-1
solar
3 бар 18 12 12
4 бар 25 18 12
WST SK400-1
solar
3 бар 25 18 18
4 бар 36 25 18
WST SK500-1
solar
3 бар 36 25 25
4 бар 50 36 25
Таб. 4
