Сведения о бойлере | 5RU
6 720 618 182 (2009/05)

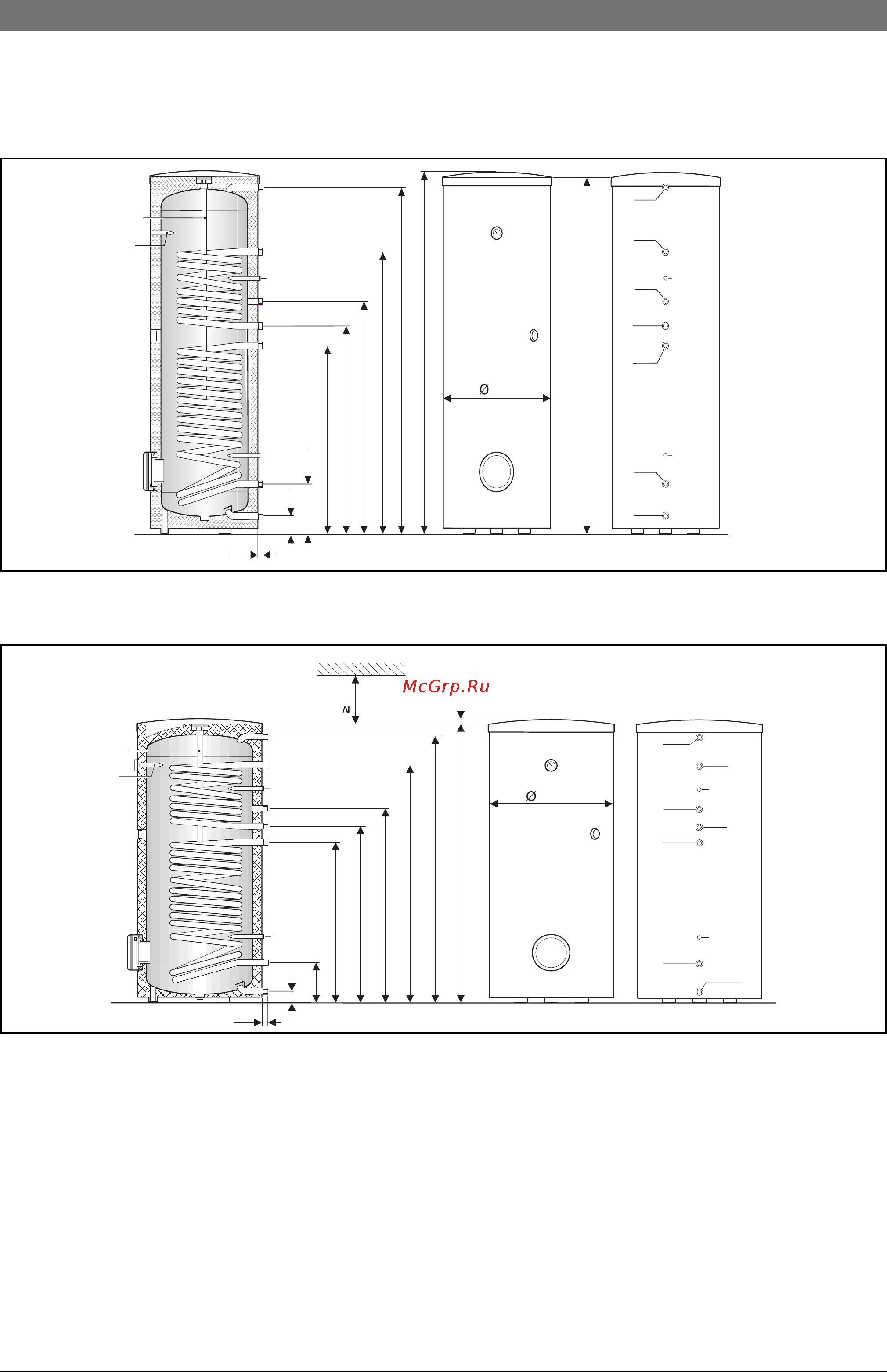

2.6 Монтажные и присоединительные размеры
WST SK300-1 solar
Рис 1
WST SK400-1 solar и WST SK500-1 solar
Рис 2 Размеры после косой черты относятся к следующему большему исполнению бойлера.
E Опорожнение
EH Электрический нагрев
(опционально, внутренняя резьба Rp 1½ )
KW Вход холодной воды (наружная резьба R 1)
MA Магниевый анод
RH
SP
Обратная линия бойлера - отопление
(наружная резьба R 1)
RS
SP
Обратная линия бойлера - солнечный коллектор
(наружная резьба R 1)
SF Погружная гильза температурного датчика бойлера -
отопление (NTC)
T Погружная гильза с термометром для показания
температуры
T
2
Погружная гильза датчика температуры бойлера -
солнечный коллектор (внутренний Ø = 16 мм)
VH
SP
Подающая линия бойлера - отопление
(наружная резьба R 1)
VS
SP
Подающая линия бойлера - солнечный коллектор
(наружная резьба R 1)
WW Выход горячей воды (наружная резьба R 1)
ZL Подключение циркуляции (наружная резьба R ¾ )
* Размеры приведены при полностью закрученных
опорных ножках. Вращая опорные ножки, можно
увеличить эти размеры максимум на 40 мм.
25
90*
403*
964*
1064*
1179*
1424*
1725*
600
1794*
1844*
6 720 610 242-02.4O
T
MA
SF
T
2
SF
T
2
WW
R 1
R 1
R 1
R
3
/
4
RH
SP
VH
SP
R 1
VS
SP
R 1
R 1
RS
SP
ZL
KW/E
EH
25
55*
6 720 610 242-04.5O
WW
R 1
R 1
RH
SP
ZL
T
MA
EH
700
220*
909/965*
1591/1921*
50
1523/1853*
1354/1604*
1111/1264*
1006/1114*
400
SF
T
2
SF
T
2
R 1
R
3
/
4
VH
SP
R 1
VS
SP
R 1
R 1
RS
SP
KW/E
