Пояснения к пульту управления 3
Logamax plus GB162-80/100 - Оставляем за собой право на изменения!7
Кнопка "Трубочист"
При помощи кнопки "Трубочист" (рис.5, поз.3)
отопительный котел может быть переведен в ручной
режим, например, при неисправности регулятора
отопления (например, блока управления
помещения).
В ручном режиме отопительная установка может
работать независимо от блока управления
помещения. Отопительный котел эксплуатируется
при температуре котловой воды выставленной
правой ручкой управления. См. Tаб.4 "
Меню
ручного режима".
Кнопка "Индикация состояния"
При помощи кнопки "Индикация состояния" (рис.5,
поз.4) на дисплее отображаются фактические
показатели температуры котловой воды, давления в
установке, и т.д. См. также Главу 5.1.1, стр.16.
Сервисный соединитель
Специалист сервисной службы может подсоединить
к нему диагностический штепсель (сервисный
инструмент) (рис.5, поз.5).
Светодиод "Горелка" (вкл./выкл
.)
Светодиод "Горелка" (вкл./выкл.) (рис.5, поз.6)
горит при работе горелки отопительного котла и
выключается, когда горелка гаснет.
Светодиод "Горелка" (вкл./выкл.) отражает
состояние горелки.

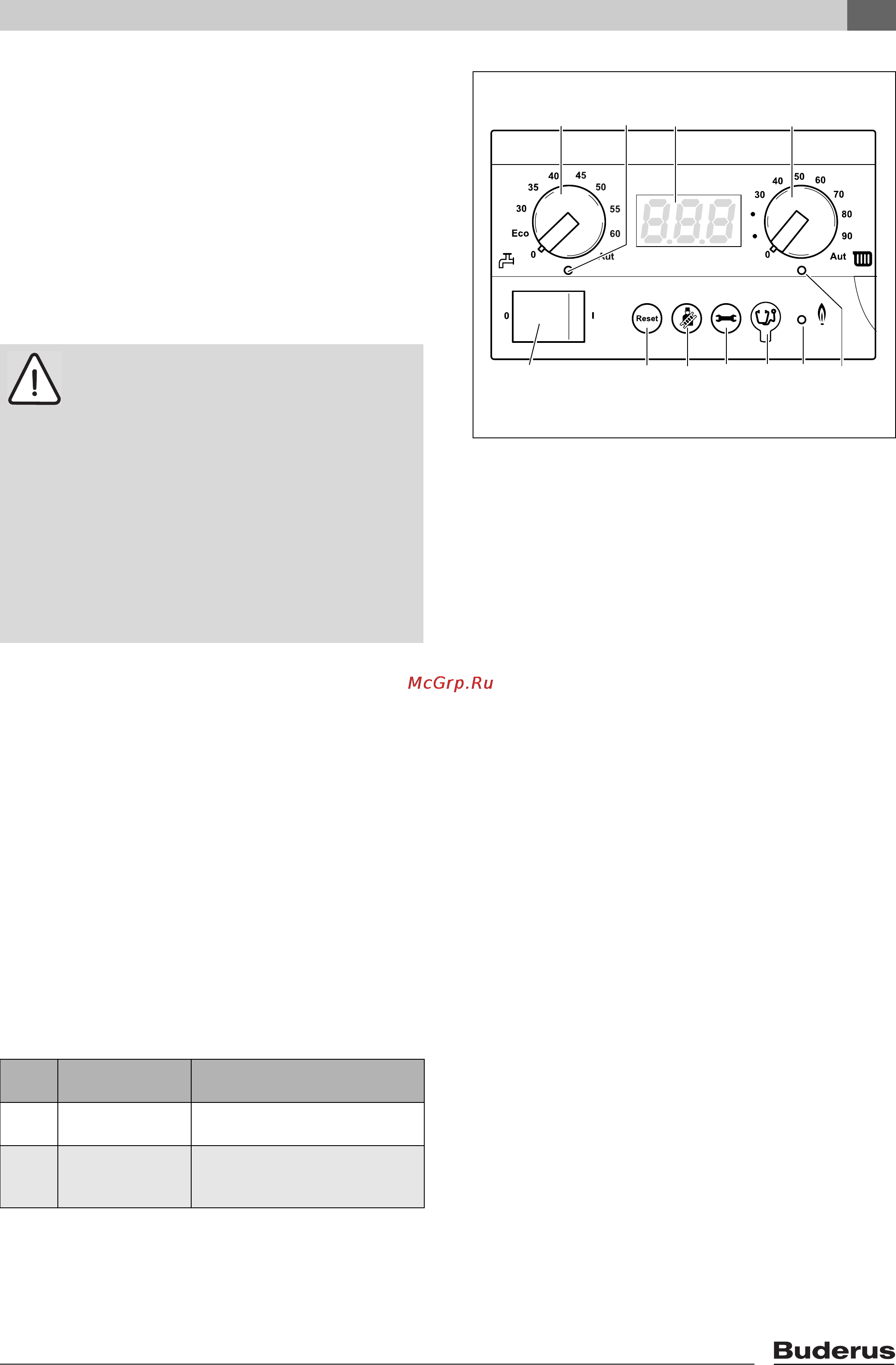

Рис. 5 Главный регулятор BC10
1 234 567
11 10 9 8
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
при включенном ручном режиме из-за
низких температур. При аварии в
электросети или при отключении
напряжения отопительная установка
может замерзнуть, так как ручной режим
будет неактивен.
z После включения заново активируйте
ручной режим, чтобы отопительная
установка осталась в работе
(особенно в случае опасности
замерзания).
Свето
диод
Состояние Пояснение
Горит Горелка
работает
Идет нагрев воды в котле.
Выкл. Горелка
выключена
Температура котловой воды
достигла заданного уровня,
или не дан запрос на тепло.
Tаб. 2 Значение светодиода "Горелка" (вкл./выкл.)
