Пояснения к пульту управления3
Logamax plus GB162-80/100 - Оставляем за собой право на изменения!8
Светодиод "Запрос на тепло"
Светодиод "Требование тепла" (рис.5, поз.7)
загорается при запросе тепла от регулятора
отопления и гаснет при снятии запроса.
Ручка установки максимальной температурой
котловой воды
Ручкой задания максимальной температурой
котловой воды (рис.6, поз.8) можно установить
верхнюю границу температуры котловой воды.
Ед. изм. - °C.
Дисплей
На дисплее (рис.6, поз.9) индицируется
состояние
и значения отопительной установки. В случае
неисправности на дисплее отображается
соответствующий код неисправности.
При возникновении неисправностей, блокирующих
работу котла, код неисправности мигает.
Ручка управления для заданной температуры
горячей воды
Ручкой для задания температуры горячей воды
(рис.6, поз.11) устанавливается требуемая
температура горячей воды в баке-водонагревателе.
Ед. изм. - °C.
Светодиод "Приготовление
горячей воды"
Светодиод "Приготовление горячей воды" (рис.6,
поз.10) горит, когда требуется приготовление
горячей воды и гаснет, когда приготовление горячей
воды не требуется.
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
при отоплении нагревом пола из-за
перегрева пола.
z Ограничьте значение максимальной
температуры котловой воды при
помощи ручки управления
"максимальная температура котловой
воды" (рис.6, поз.8) до допустимой
температуры подающей линии
отопительного контура пола (как
правило, максимум 40 °C).

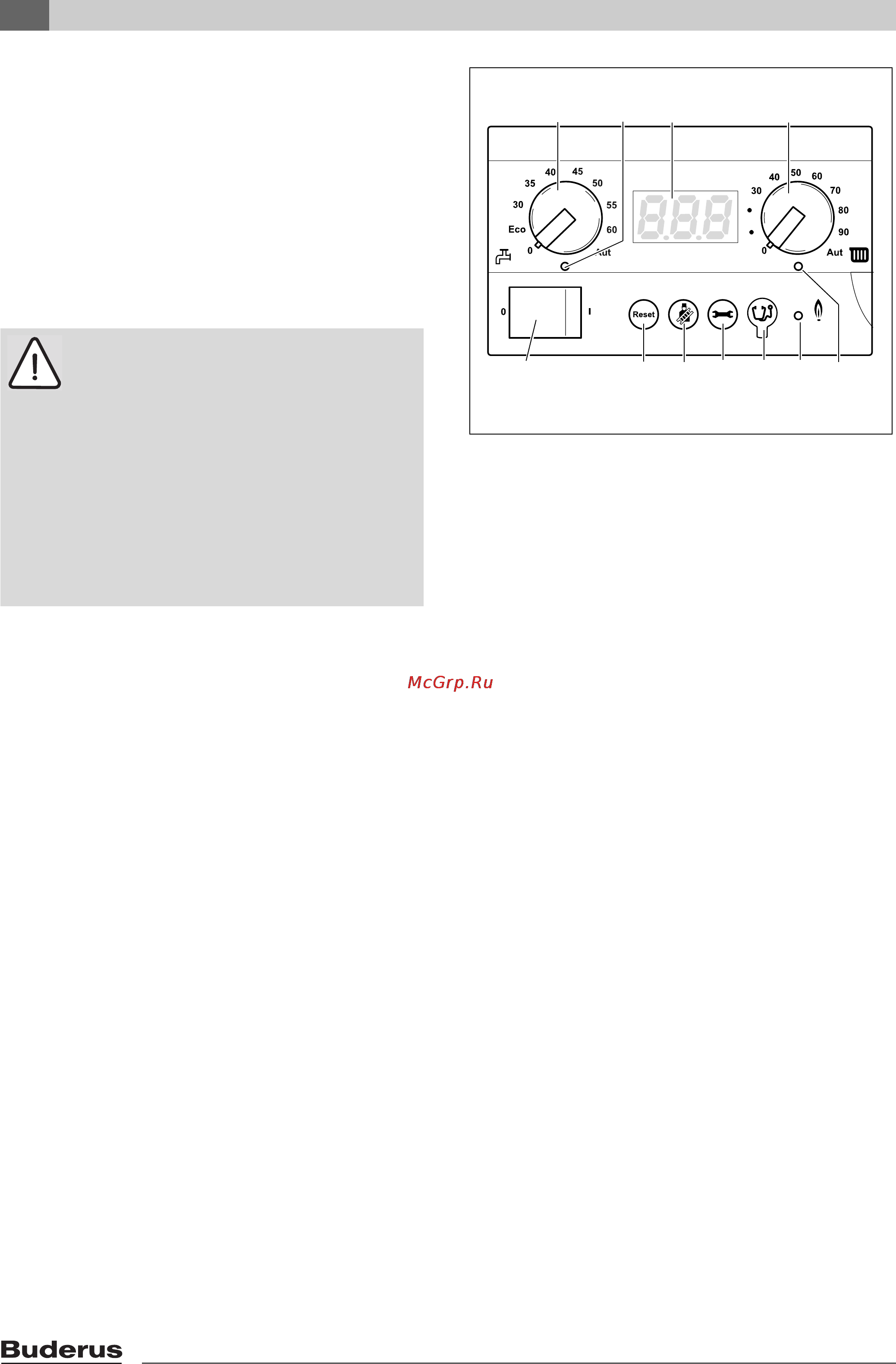

Рис. 6 Главный регулятор BC10
1 234 567
11 10 9 8
