142963
Руководство по эксплуатации, установке и подключению
18

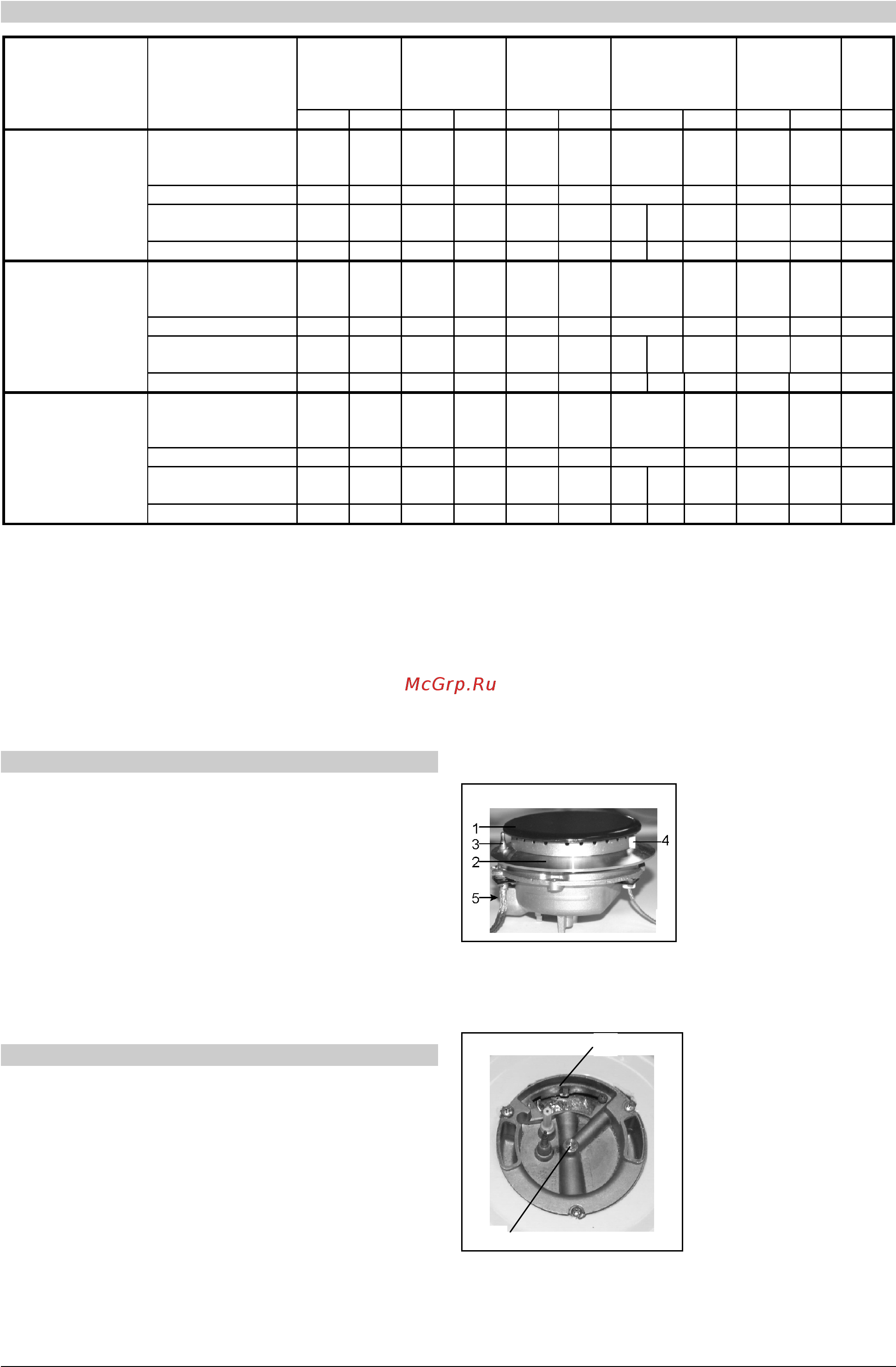

Таблица форсунок
Вид газа
Номер
Маленькая
горелка
Нормальная
горелка
Большая
горелка
Двойная
горелка*
Горелка
духовки
Инфр
акрас
наяго
релка
Вобея макс мин макс мин макс мин макс мин макс мин макс
Бытовый газ H
p=20 мбар
Wo=45,7÷
Номинальная
тепловая
нагрузка (кВт)
0,9 0,29 1,5 0,36 2,7 0,63 2,97 1,35 3,2 0,72 2,43
54,7 МДж/м
3
Расход (л/ч)
100 29 160 37 284 64 314 143 339 71 259
Обозн.сопла
(1/100мм)
76
94
128
63 118
135
120
Шифр сопла
609302 609300 609301
64200
6
64200
7
609288 609287
Бытовый газ H
p=13 мбар
Wo=45,7÷
Номинальная
тепловая
нагрузка (кВт)
0,9 0,29 1,5 0,36 2,7 0,63 2,97 1,35 3,2 0,72 2,43
54,7 МДж/м
3
Расход (л/ч)
100 29 160 37 284 64 314 143 339 71 259
Обозн.сопла
(1/100мм)
90
110
145
70 135
156
134
Шифр сопла
609636 609634 609635
64385
0
60936
9
621111 621112
Сжиже-нный газ
3+,3B/P
p=30 мбар
Номинальная
тепловая
нагрузка (кВт
1 0,32 0,65 0,4 3 0,7 3,3 1,5 3,2 0,72 2,43
3B/P Расход (г/ч)
72,7 23,3 120 29,1 218,2 50,9 240 109 250,9 54,5 193,5
Wo=72,9÷
87,3МДж/м
3
Обозн.сопла
(1/100мм)
50 24 65 26 85 33 37 86 57 90 42/42 81
Шифр сопла
609253 609271 609272
642008 642004
609290 609289
Для сжиженного газа встроены регулировочные винты. Для природного газа необходимо установить их на требуемый
расход газа (отвить максимально за 1,5 оборота в направлении от налегания).
* На двойной горелке должно быть сопло с обозначением в левом столбце таблицы вмонтируемое
на середине (позиция 5 на рисунке 2) и сопло с обозначением в правом столбце таблицы соћ
стороны горелки (позиция 5a на рисунке 2).
Мощности горелок указаны принимая во внимание нижние термические величины газа Hi.
Предупреждение: эту работу может произвести только специалист, уполномоченный дистрибьютором газа или
уполномоченным Сервисом
Подключение аппарата к другому типу газа
Перед подключением отключите аппарат от электросети.
Замените форсунки для номинальной тепловой нагрузки
на соответствующие форсунки для нового вида газа (см.
таблицу);
Форсунку для минимальной тепловой нагрузки
отвинчивайте до тех пор, пока не достигнете
минимальной тепловой нагрузки.
Форсунку для минимальной нагрузки не отвинчивайте
больше чем на 1,5 оборота.
После подключения плиты:
переклейте старую наклейку на новую с
соответствующими изменениями,
проверьте функциональность и герметичность аппарата.
Устанавливаемые элементы
Устанавливаемые элементы горелок доступны после
демонтажа панели управления, а устанавливаемые
элементы духовки и инфра горелок после демонтажа
панели управления и горелок.
Снимите несущую решётку и покровы горелок с короной
Снимите кнопки управления
Отвейте нижние прикрепляющие винты панели
управления и её снимите.
Горелка (рисунок 1)
1 Крышка коронки
горелки
2 Коронка горелка с
носителем крышки
горелки
3 Термоэлемент
(только в некоторых
моделях)
4 Свечка
электроподжига
5 Форсунка
Двойная горелка (рисунок 2)
5,5a Сопло
1
1
2
5
5a
