16
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U052T/U054T • Издание 01/2007
Установка водонагревателя4

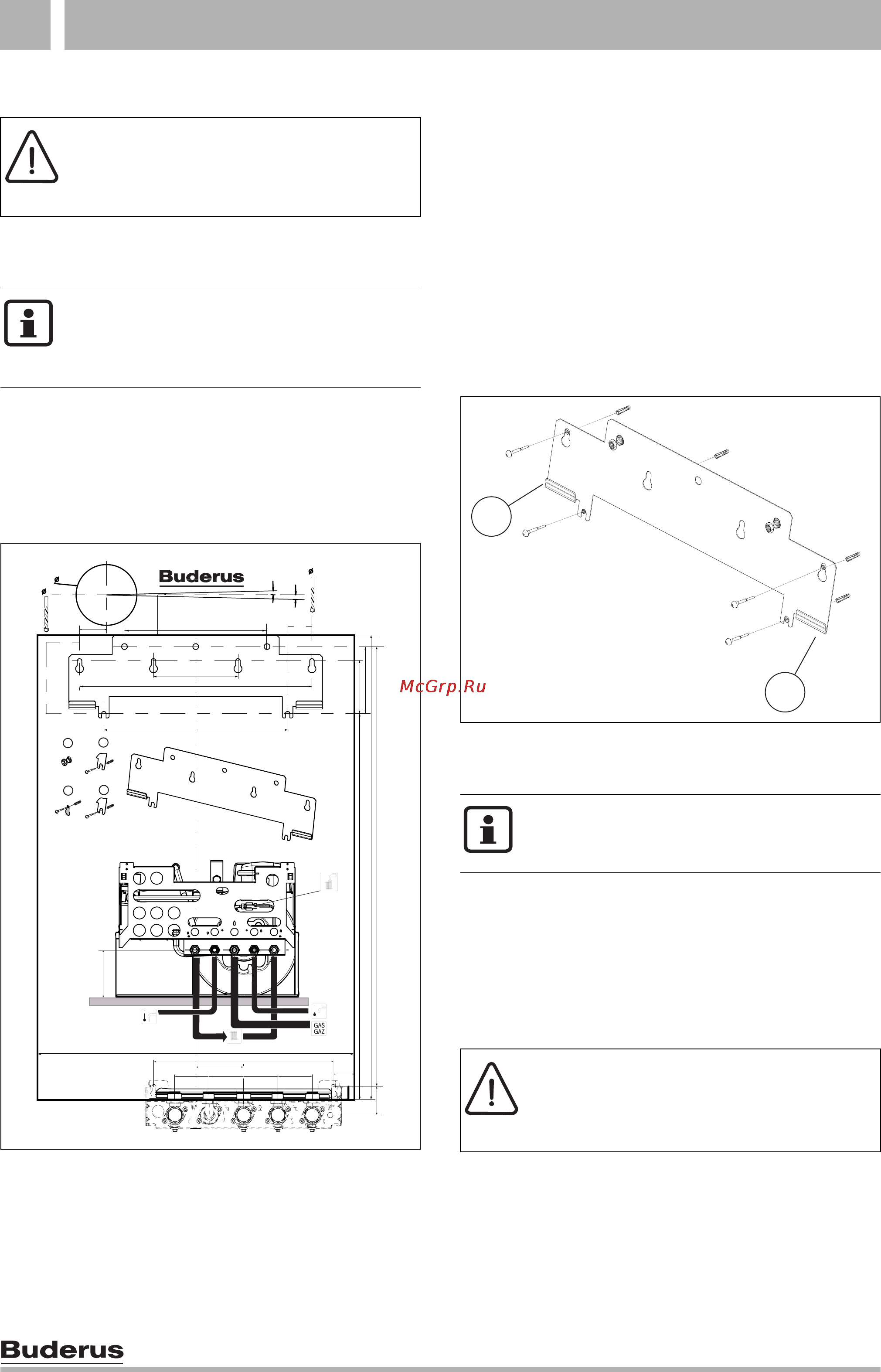

4.3 Монтаж планки для навески
Определить место для установки прибора,
соблюдая при этом следующие ограничения:
z Вынуть из упаковки планку для навески с
винтами с дюбелями.
z Вынуть из упаковки кожух и монтажный шаблон.
z Закрепить на стене прилагаемый монтажный
шаблон, при этом соблюдать минимальное
боковое расстояние 50 мм (Æ рис. 2).
Рис 11
При монтаже на прочной несущей стене
z Просверлить 4 отверстия (B и C) под крепежные
винты (Ш 8 мм).
z Закрепить на стене планку для навески
четырьмя винтами и дюбелями, имеющимися в
комплекте поставки прибора.
При монтаже на менее прочной несущей стене
z Просверлить 2 отверстия (A) под сплошную
резьбовую штангу Ш 10 мм.
z Закрепить на стене планку для навески с
помощью двух резьбовых штанг и гаек
(предоставляются заказчиком).
z Проверить правильность и горизонтальность
положения планки для навески и затянуть
гайки.
z Просверлить 2 отверстия (C) (Ш 8 мм).
z Закрепить планку для навески с помощью двух
прилагаемых винтов и дюбелей.
Рис 12
1 Подвесной крюк
z В случае необходимости: Сделать отверстие в
стене для газоотводной арматуры.
z В случае необходимости: Отверстия в стене для
прокладки гидропроводов выполнить в месте,
указанном на монтажном шаблоне.
4.4 Монтаж прибора
z Снять упаковку, соблюдая при этом
приведенные на упаковке указания.
Крепление прибора
z Приставить прибор к стене и вставить его в
планку для навески.
ОCTOPOЖНО: Ни в коем случае не
переносить прибор, взявшись за
распределительную коробку, и не
опираться на нее.
Предусмотреть под отопительным
прибором свободное пространство
шириной 200 мм для заглубления блока
управления.
127
100
348
160
270
440
732
M10
880
1
15
+10
0
3 %
8
8
90
65
65
65
65
51
76
600
3 %
(M
D1
14)
X 2
X 2
X 2
X 2
+
+
A
C
B
C
A
A
C
C
B
B
158
832
55
40
340
8716 762 429-1
Перед установкой планки для навески
и комплектующих убрать монтажный
шаблон.
ОCTOPOЖНО: Наличие грязи в
трубопроводной сети может привести к
повреждению прибора.
z Промыть трубопроводную сеть.
C
C
B
B
A
A
6 720 612 897-19.1O
