36
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U052T/U054T • Издание 01/2007
Индивидуальная настройка7
7.2.4 Выбор схемы управления насосом для режима отопления (сервисная функция 1.E)
Возможны следующие настройки:
– Схема управления 1
для отопительных установок без контроллера.
Включение отопительного насоса
осуществляется посредством терморегулятора
подающей линии отопительного контура. При
необходимости в повышении температуры
включаются насос и горелка.
– Схема управления 2 (заводская настройка)
для отопительных установок с регулятором
температуры помещения.
– Схема управления 3 для отопительных
установок с зависимым от погодных условий
регулятором.
z Нажать кнопку и удерживать ее нажатой
прибл. в течение 5 сек. (на дисплее появляется
символ ). Когда кнопка загорится, ее можно
отпустить.

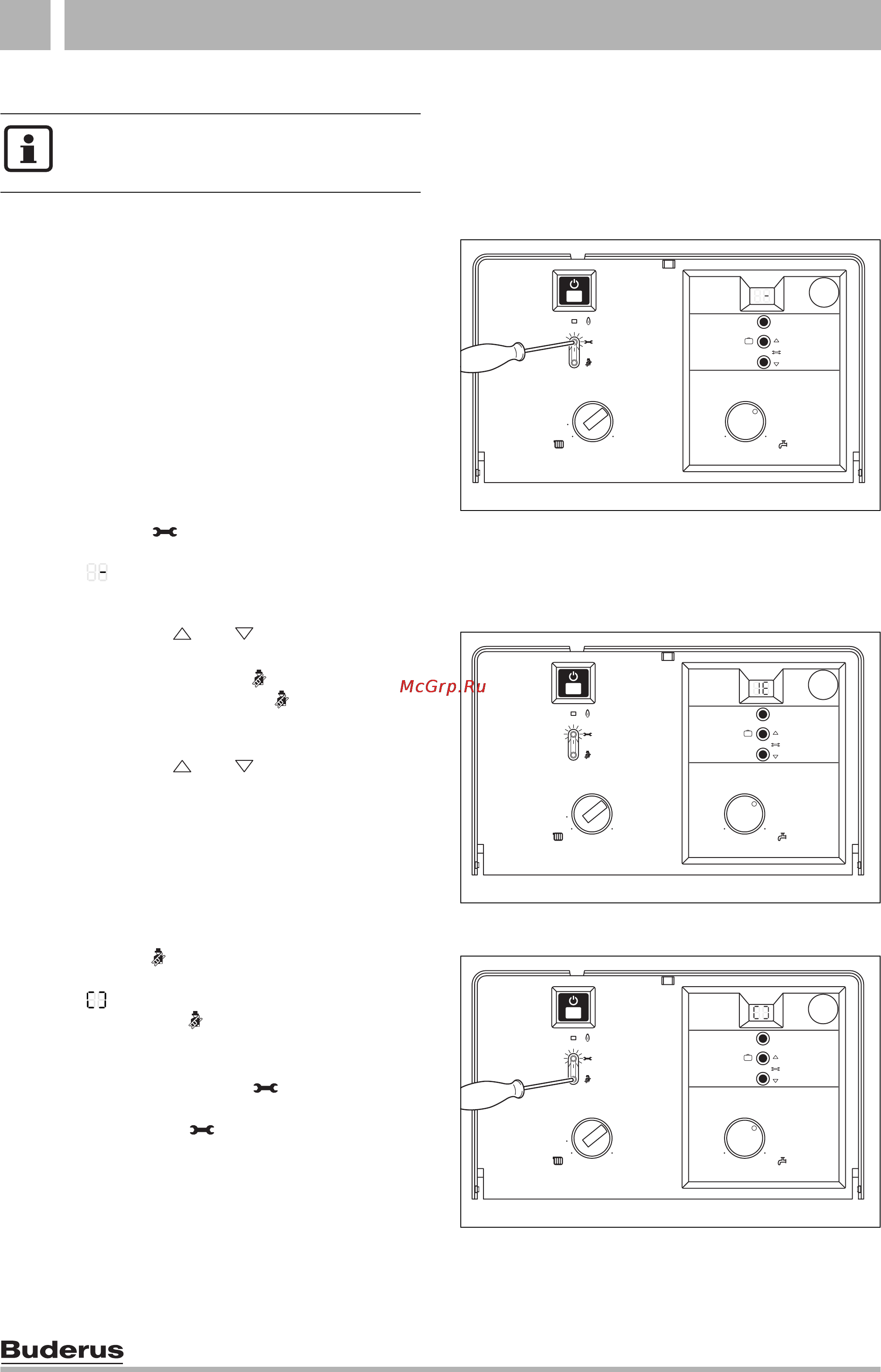

Рис 39
z Нажимать кнопку или до тех пор, пока на
дисплее не появится значение 1.E.
z Нажать и отпустить кнопку .
После этого загорится кнопка , на дисплее
появится установленная схема управления
насосом.
z Нажимать кнопку или до тех пор, пока на
дисплее не появится необходимый код 1, 2 или
3.
z Внести тип схемы управления насосом в акт
сдачи прибора в эксплуатацию (Æ стр. 56).
Рис 40
z Нажать кнопку и удерживать ее нажатой
более 3 сек., пока на дисплее не появится
символ .
После этого кнопка гаснет, и значение
сохраняется в памяти. Уровень сервисных
функций остается активизированным.
z Нажать и отпустить кнопку для выхода со
всех уровней сервисных функций.
После этого кнопка гаснет, на дисплее
появляется температура подающей линии.
Рис 41
При подключении погодозависимого
регулятора автоматически
устанавливается схема управления 3.
60
Reset
50 70
80
50
45 55
6040
6 720 612 229-21.1O
60
Reset
50 70
80
50
45 55
6040
6 720 612 229-25.1O
60
Reset
50 70
80
50
45 55
6040
6 720 612 229-23.1O
