37
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U052T/U054T • Издание 01/2007
Индивидуальная настройка 7

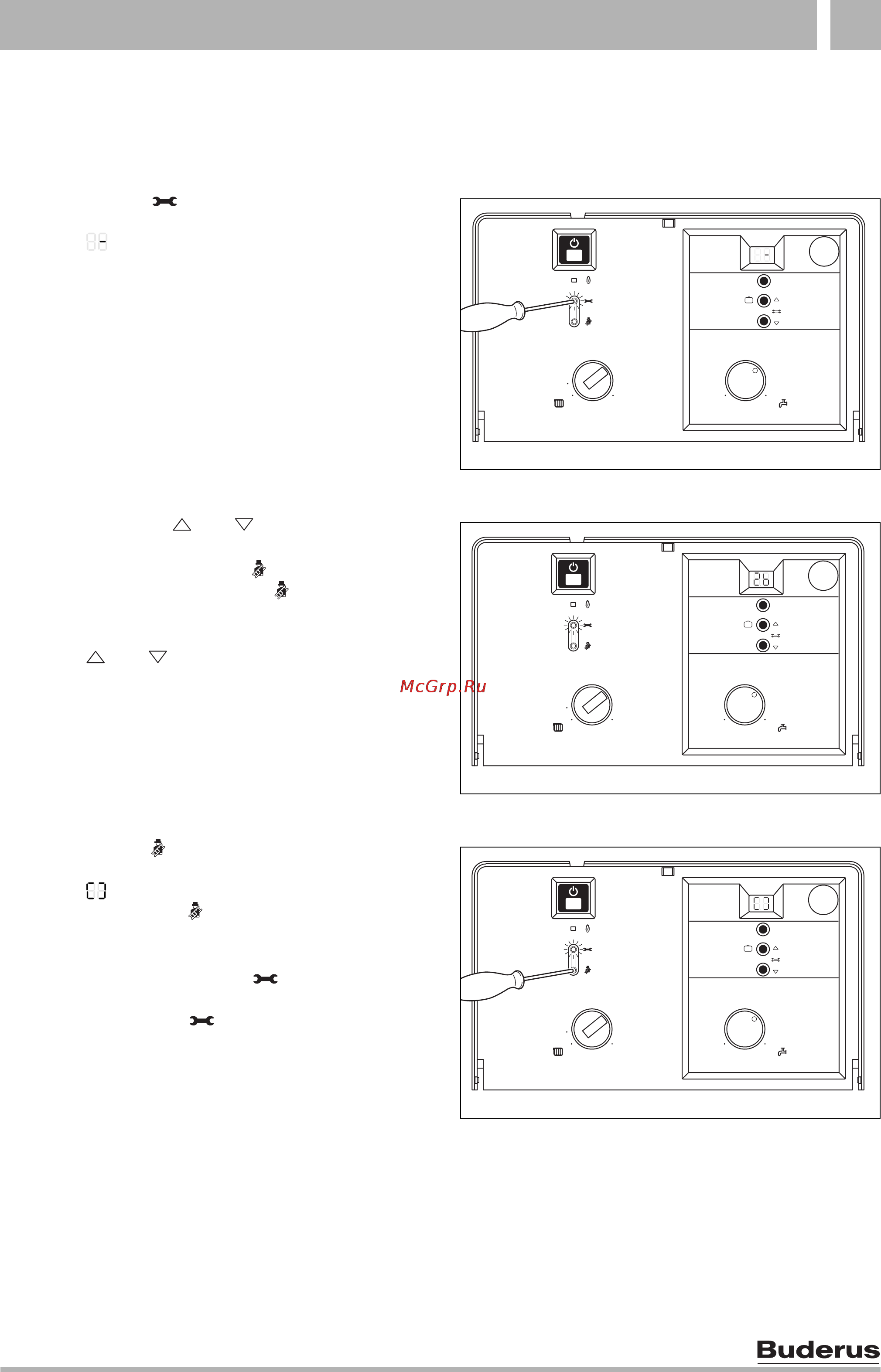

7.2.5 Настройка максимальной температуры подающей линии (сервисная функция 2.b)
Температуру подающей линии можно установить
от 45°C до 88°C.
Заводская настройка - 88.
z Нажать кнопку и удерживать ее нажатой
прибл. в течение 5 сек. (на дисплее появляется
символ ). Когда кнопка загорится, ее можно
отпустить.
Рис 42
z Нажимать кнопку или до тех пор, пока на
дисплее не появится значение 2.b.
z Нажать и отпустить кнопку .
После этого загорится кнопка , на дисплее
появится установленная температура
подающей линии.
z Кнопку или нажимать до тех пор, пока на
дисплее не появится необходимая
максимальная температура подающей линии в
диапазоне от 45 до 88.
z Внести максимальную температуру подающей
линии в акт сдачи прибора в эксплуатацию
(Æ стр. 56).
Рис 43
z Нажать кнопку и удерживать ее нажатой
более 3 сек., пока на дисплее не появится
символ .
После этого кнопка гаснет, и значение
сохраняется в памяти. Уровень сервисных
функций остается активизированным.
z Нажать и отпустить кнопку для выхода со
всех уровней сервисных функций.
После этого кнопка гаснет, на дисплее
появляется температура подающей линии.
Рис 44
60
Reset
50 70
80
50
45 55
6040
6 720 612 229-21.1O
60
Reset
50 70
80
50
45 55
6040
6 720 612 229-26.1O
60
Reset
50 70
80
50
45 55
6040
6 720 612 229-23.1O
