17
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U052T/U054T • Издание 01/2007
Установка водонагревателя 4
Монтаж крышки
z Вставить крышку в паз на панели управления.
z Установить два штифта слева и справа.
z Закрыть крышку.
Крышка фиксируется.
z Для открывания крышки: Нажать на крышку
сверху по центру и отпустить.
Крышка открывается.

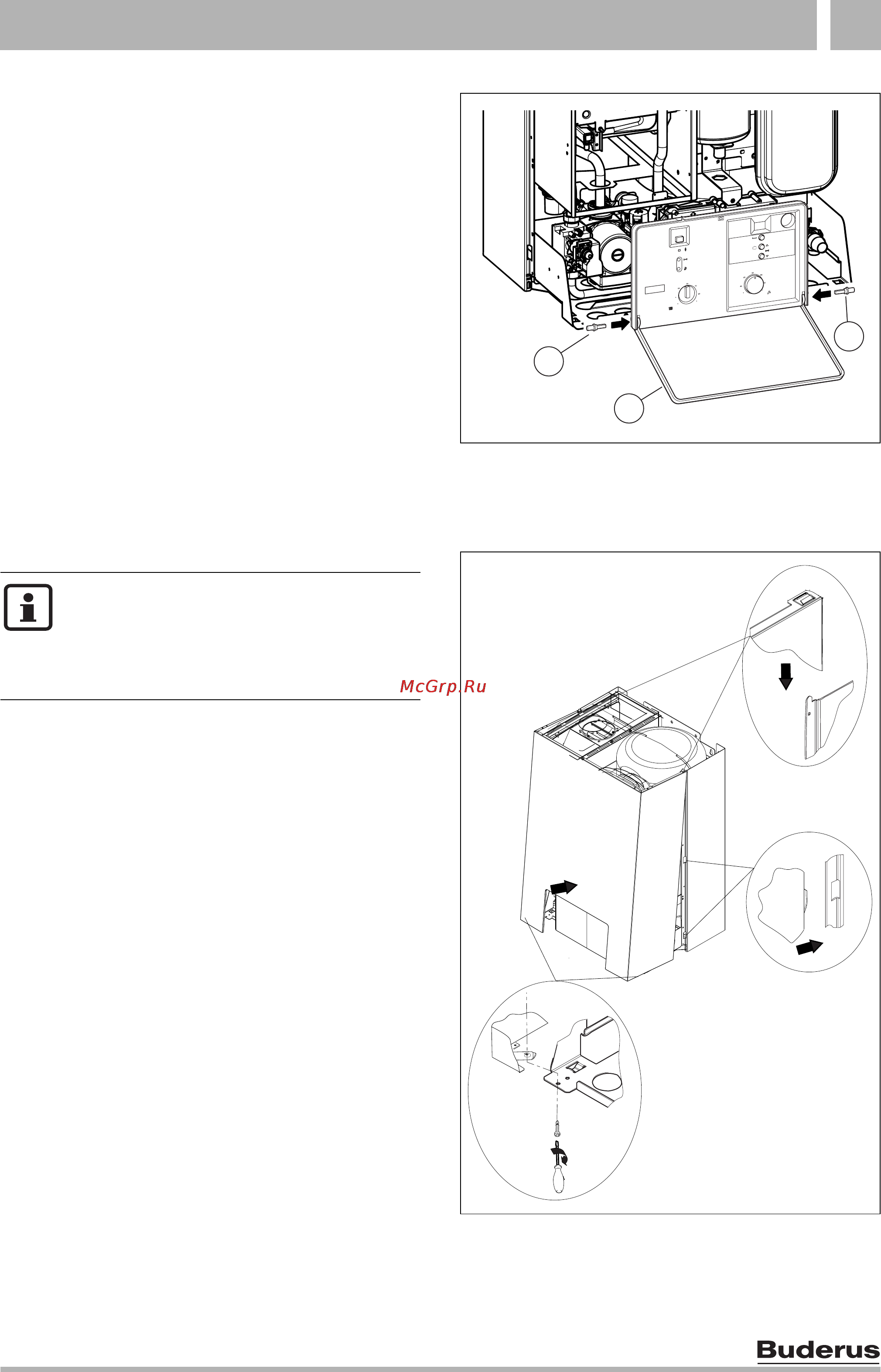

Рис 13 Монтаж крышки
1 Крышка
2 Предохранительный штифт
Монтаж кожуха
z Кожух подвесить сверху, зафиксировать снизу и
закрепить прилагаемым винтом от
несанкционированного открытия (Æ порядок
действий, как указано на рис. 14).
Рис 14
6 720 613 040-15.1O
1
2
2
Кожух закреплен двумя винтами
(электрическая защита от
несанкционированного снятия).
z Кожух должен быть постоянно
защищен при помощи этих винтов.
2
1
3
4
6 720 613 040-14.1O
