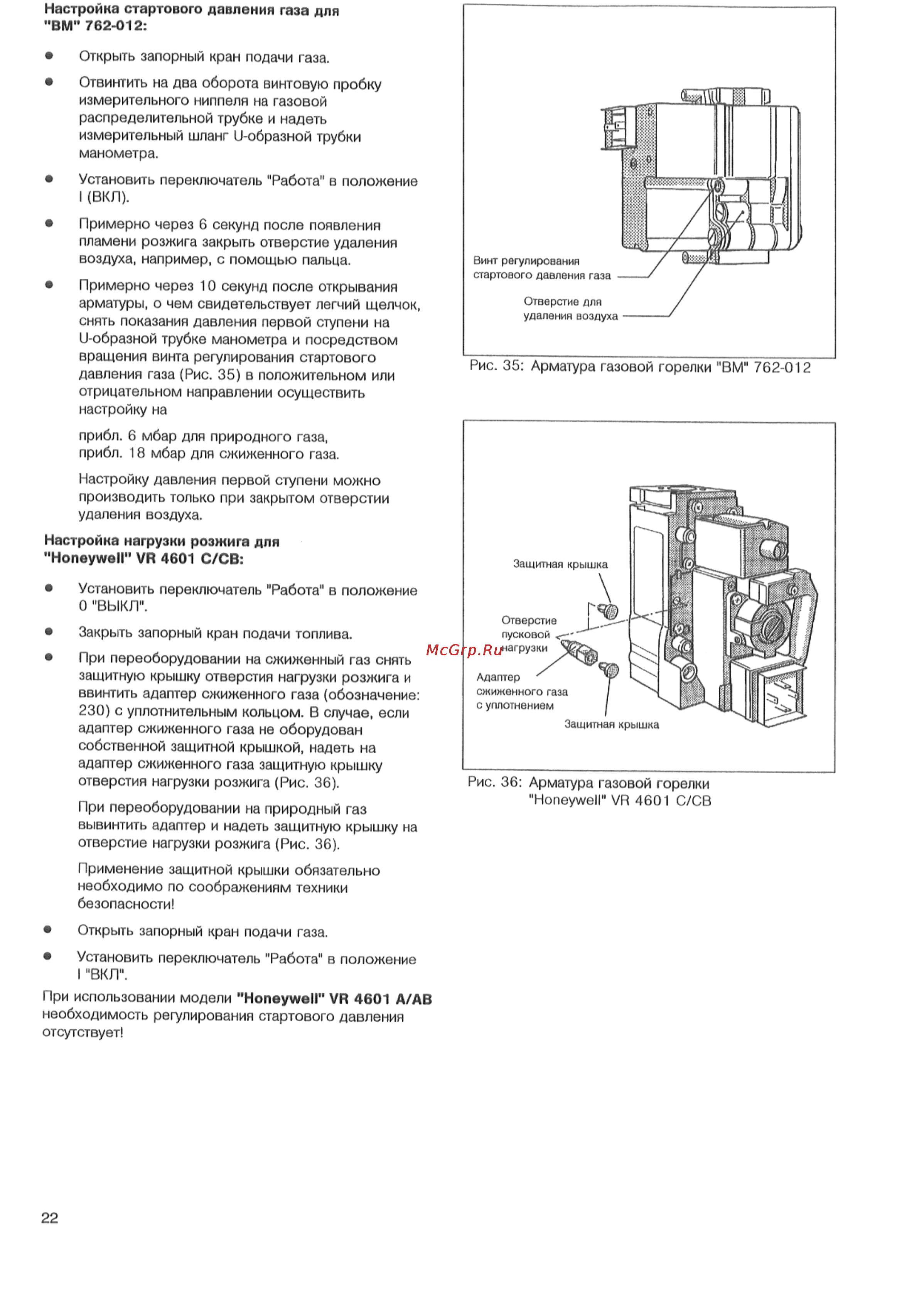

Настройка стартового давления газа для ВМ 762 012 Открыть запорный кран подачи газа Отвинтить на два оборота винтовую пробку измерительного ниппеля на газовой распределительной трубке и надеть измерительный шланг U образной трубки манометра Установить переключатель Работа в положение I ВКЛ Примерно через 6 секунд после появления пламени розжига закрыть отверстие удаления воздуха например с помощью пальца Примерно через 10 секунд после открывания арматуры о чем свидетельствует легчий щелчок снять показания давления первой ступени на U образной трубке манометра и посредством вращения винта регулирования стартового давления газа Рис 35 в положительном или отрицательном направлении осуществить настройку на Рис 35 Арматура газовой горелки ВМ 762 012 прибл 6 мбар для природного газа прибл 18 мбар для сжиженного газа Настройку давления первой ступени можно производить только при закрытом отверстии удаления воздуха Настройка нагрузки розжига для Honeywell VR 4601 С СВ Установить переключатель Работа в положение О ВЫКЛ Закрыть запорный кран подачи топлива При переоборудовании на сжиженный газ снять защитную крышку отверстия нагрузки розжига и ввинтить адаптер сжиженного газа обозначение 230 с уплотнительным кольцом В случае если адаптер сжиженного газа не оборудован собственной защитной крышкой надеть на адаптер сжиженного газа защитную крышку отверстия нагрузки розжига Рис 36 При переоборудовании на природный газ вывинтить адаптер и надеть защитную крышку на отверстие нагрузки розжига Рис 36 Применение защитной крышки обязательно необходимо по соображениям техники безопасности Открыть запорный кран подачи газа Установить переключатель Работа в положение I ВКЛ При использовании модели Honeywell VR 4601 А АВ необходимость регулирования стартового давления отсутствует 22 Рис 36 Арматура газовой горелки Honeywell VR 4601 С СВ
