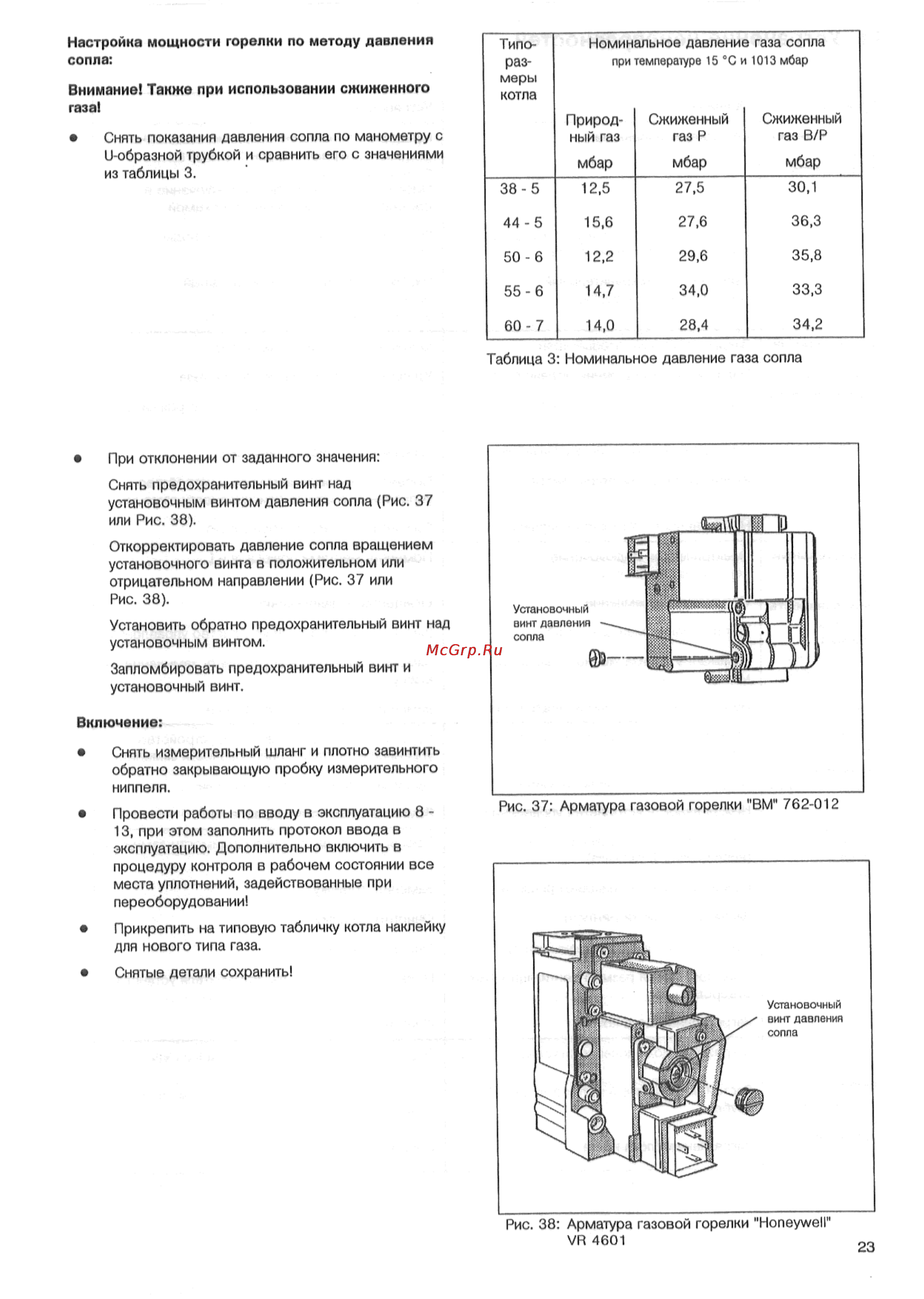

Настройка мощности горелки по методу давления сопла Внимание Также при использовании сжиженного газа Типо раз меры котла Номинальное давление газа сопла при температуре 15 С и 1013 мбар Природ ный газ Сжиженный газ Р Сжиженный газ В Р мбар мбар мбар 38 5 12 5 27 5 30 1 44 5 15 6 27 6 36 3 50 6 12 2 29 6 35 8 55 6 14 7 34 0 33 3 60 7 14 0 28 4 34 2 Снять показания давления сопла по манометру с и образной трубкой и сравнить его с значениями из таблицы 3 Таблица 3 Номинальное давление газа сопла При отклонении от заданного значения Снять предохранительный винт над установочным винтом давления сопла Рис 37 или Рис 38 Откорректировать давление сопла вращением установочного винта в положительном или отрицательном направлении Рис 37 или Рис 38 Установить обратно предохранительный винт над установочным винтом Запломбировать предохранительный винт и установочный винт Включение Снять измерительный шланг и плотно завинтить обратно закрывающую пробку измерительного ниппеля Провести работы по вводу в эксплуатацию 8 13 при этом заполнить протокол ввода в эксплуатацию Дополнительно включить в процедуру контроля в рабочем состоянии все места уплотнений задействованные при переоборудовании Прикрепить на типовую табличку котла наклейку для нового типа газа Снятые детали сохранить Рис 37 Арматура газовой горелки ВЫ 762 012
