Установка батареи типа «таблетка»
ПРЕДУПРЕЖДЕНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь
с информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям,
приведенным в разделе
Подготовка к работе с внутренними компонентами компьютера. После работы с
внутренними компонентами компьютера следуйте инструкциям, приведенным в разделе После работы
с внутренними компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на
веб-странице, посвященной соответствию нормативам: www.dell.com/regulatory_compliance.

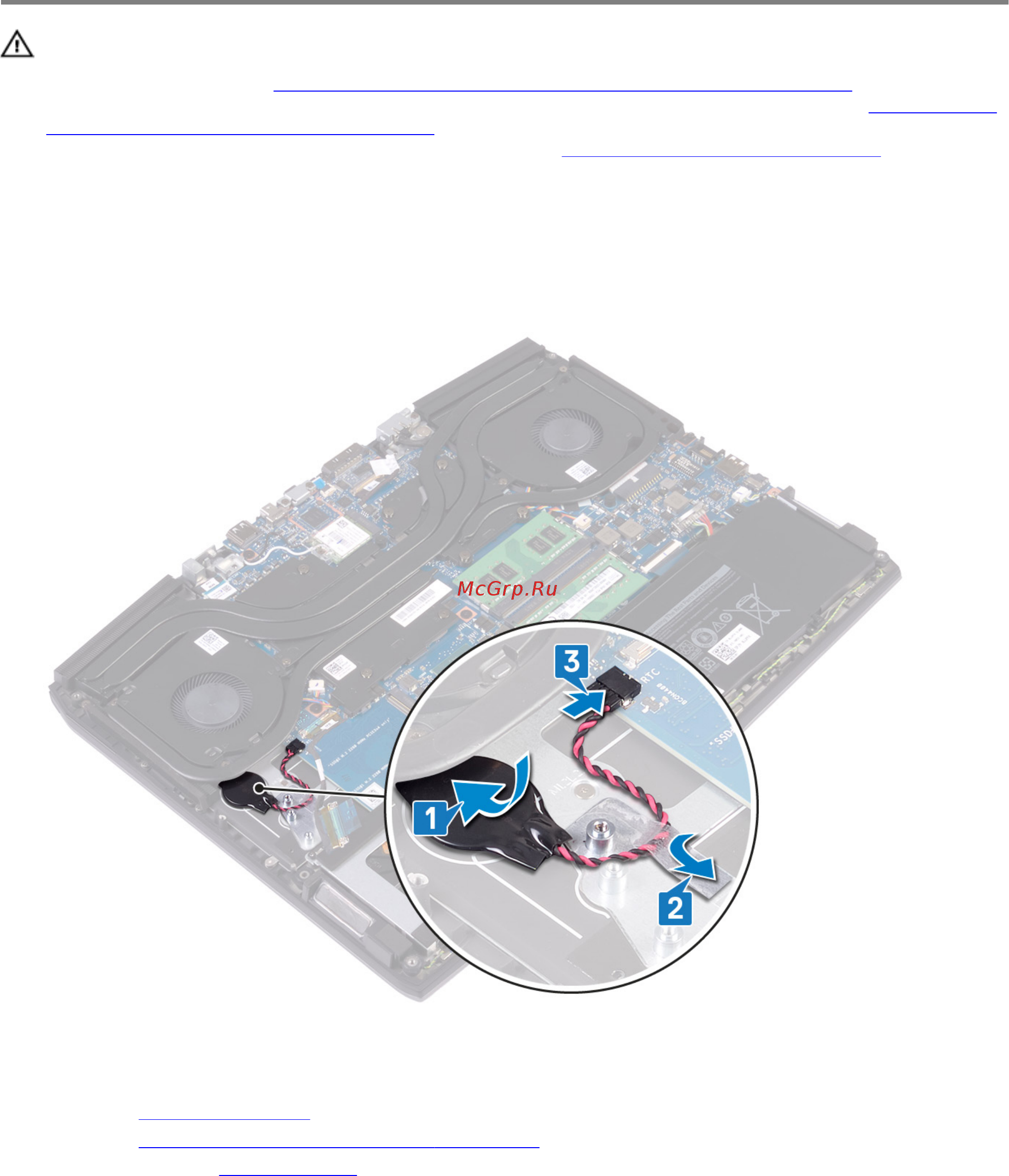

Последовательность действий
1 Установите батарейку типа «таблетка» в упор для рук в сборе.
2 Приклейте ленту, с помощью которой кабель батарейки типа «таблетка» крепится к упору для рук в сборе.
3 Подключите кабель аккумулятора к системной плате.
Действия после завершения операции
1 Установите плату ввода-вывода.
2 Установите твердотельный накопитель/память Intel Optane.
3 Установите на место нижнюю крышку.
56
