Установка разъема адаптера питания
ПРЕДУПРЕЖДЕНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь
с информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям,
приведенным в разделе
Подготовка к работе с внутренними компонентами компьютера. После работы с
внутренними компонентами компьютера следуйте инструкциям, приведенным в разделе После работы
с внутренними компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на
веб-странице, посвященной соответствию нормативам: www.dell.com/regulatory_compliance.
Последовательность действий

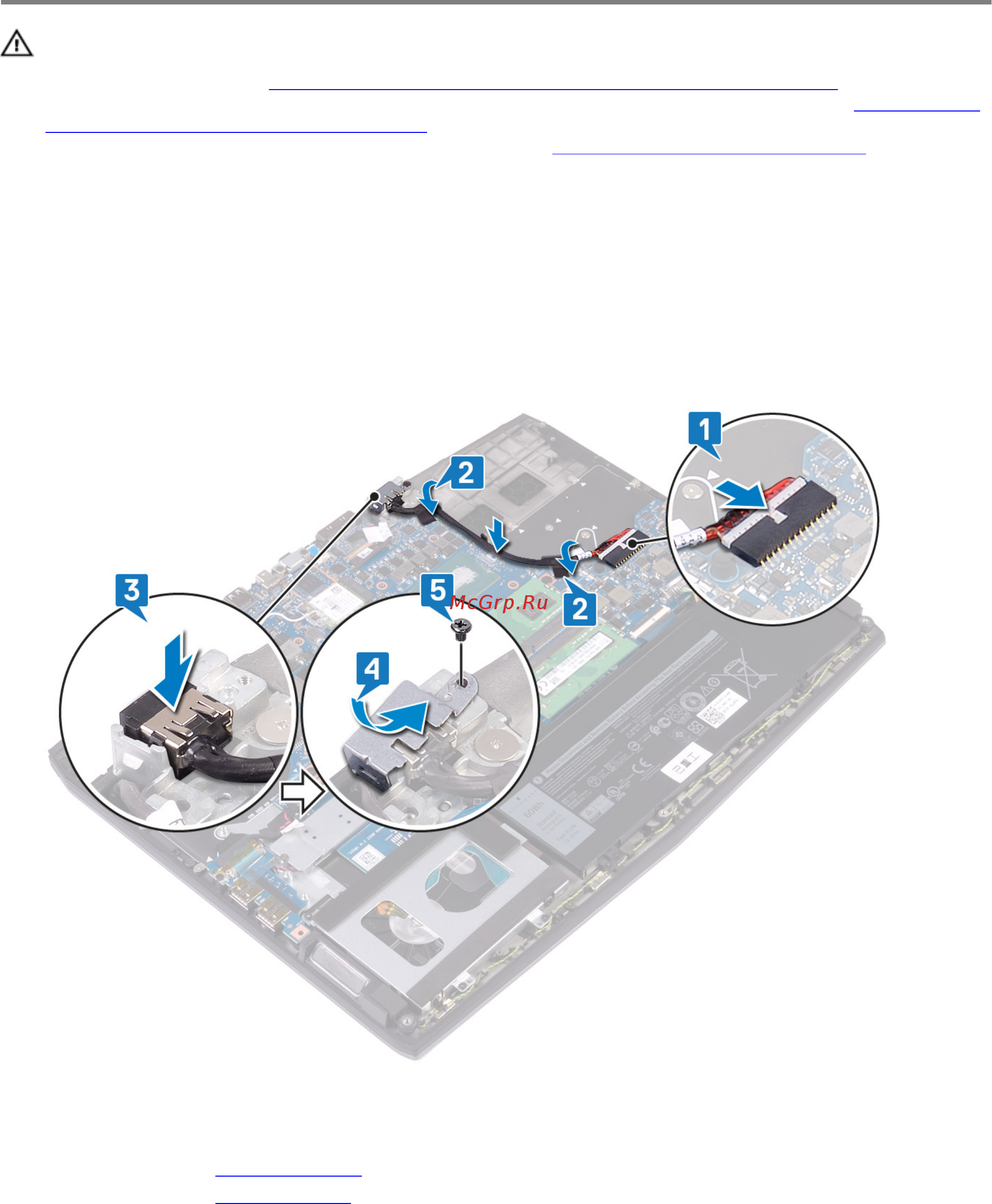

1 Подсоедините кабель разъема адаптера питания к системной плате.
2 Приклейте ленту, с помощью которой кабель порта адаптера питания крепится к системной плате.
3 Установите порт адаптера питания в гнездо и закрепите порт адаптера питания на упоре для рук в сборе.
4 Прикрепите держатель порта адаптера питания на порт адаптера питания и поверните его.
5 Закрутите винт (M2x3), с помощью которого держатель порта адаптера питания крепится к системной плате и
упору для рук в сборе.
Действия после завершения операции
1 Установите на место радиатор в сборе.
2 Установите на место нижнюю крышку.
