Alienware M15-5928 [65/100] Предварительные действия
![Alienware M15-5928 [65/100] Предварительные действия](/views2/1731869/page65/bg41.png)
Снятие дисплея
ПРЕДУПРЕЖДЕНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь
с информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям,
приведенным в разделе
Подготовка к работе с внутренними компонентами компьютера. После работы с
внутренними компонентами компьютера следуйте инструкциям, приведенным в разделе После работы
с внутренними компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на
веб-странице, посвященной соответствию нормативам: www.dell.com/regulatory_compliance.
Предварительные действия
1 Снимите нижнюю крышку.
2 Извлеките плату беспроводной сети.
3 Извлеките порт адаптера питания.
Последовательность действий

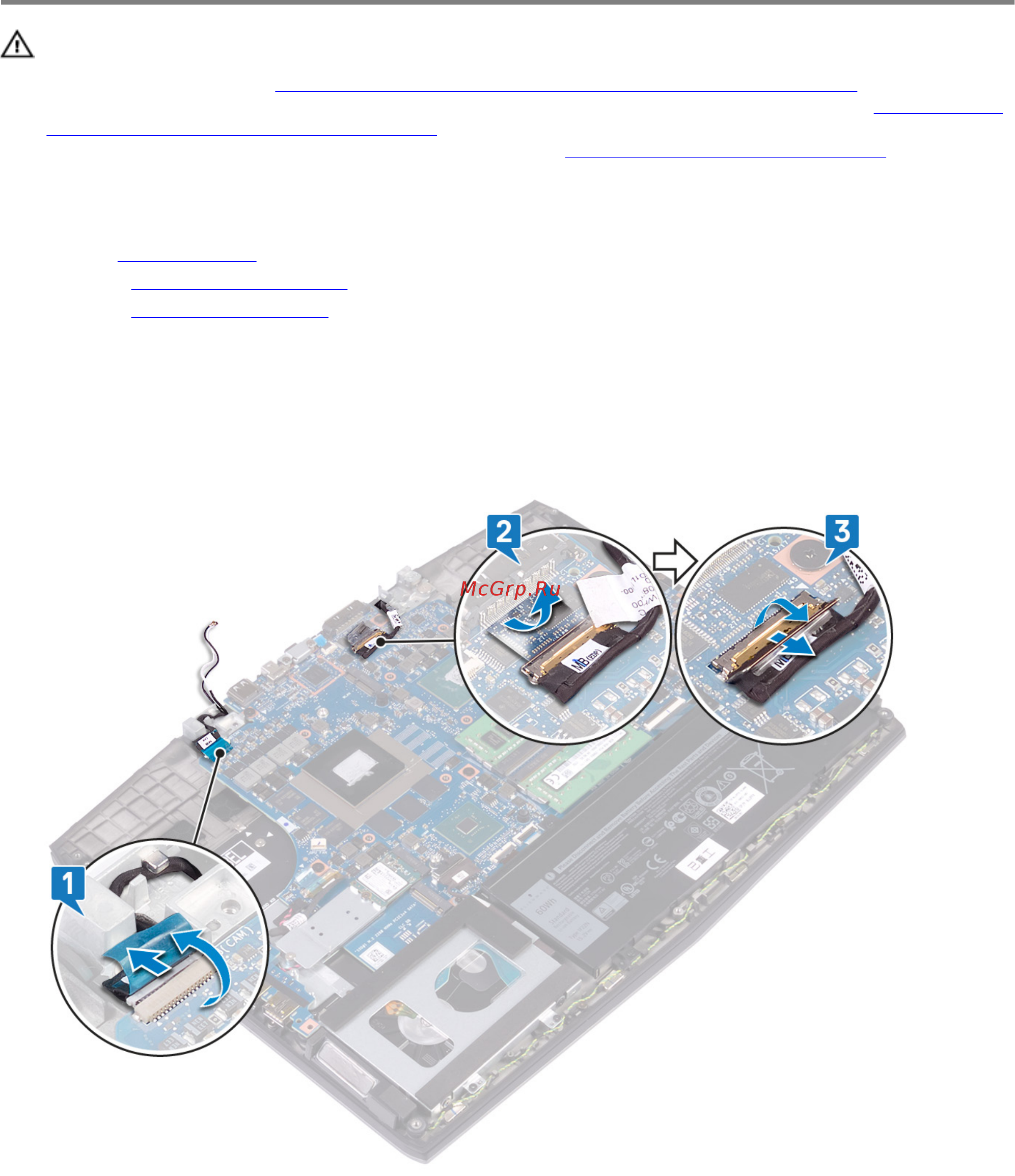

1 Отклейте ленту, которой кабель камеры крепится к системной плате, и отсоедините кабель камеры.
2 Отклейте ленту, которой кабель дисплея крепится к системной плате.
3 Откройте защелку и отсоедините кабель дисплея от системной платы.
4 Откройте дисплей под углом в 90 градусов.
65
