Извлечение и установка компонентов

Рекомендуемые инструменты

Для выполнения процедур, описанных в этом документе, могут потребоваться следующие инструменты:

• Крестовая отвертка № 1

• Плоская отвертка

• Пластмассовая палочка

Список винтов

ПРИМЕЧАНИЕ: При извлечении винтов из компонента рекомендуется записывать типы винтов, количество

винтов, затем помещать их в ящик для хранения винтов. Это необходимо для того, чтобы при замене

компонента было установлено правильное количество винтов надлежащего типа.

ПРИМЕЧАНИЕ: На некоторых компьютерах имеются намагниченные поверхности. Проследите за тем, чтобы

не оставались винты, прикрепившиеся к таким поверхностям, при замене компонента.

ПРИМЕЧАНИЕ: Цвет винта определяется заказанной конфигурацией.

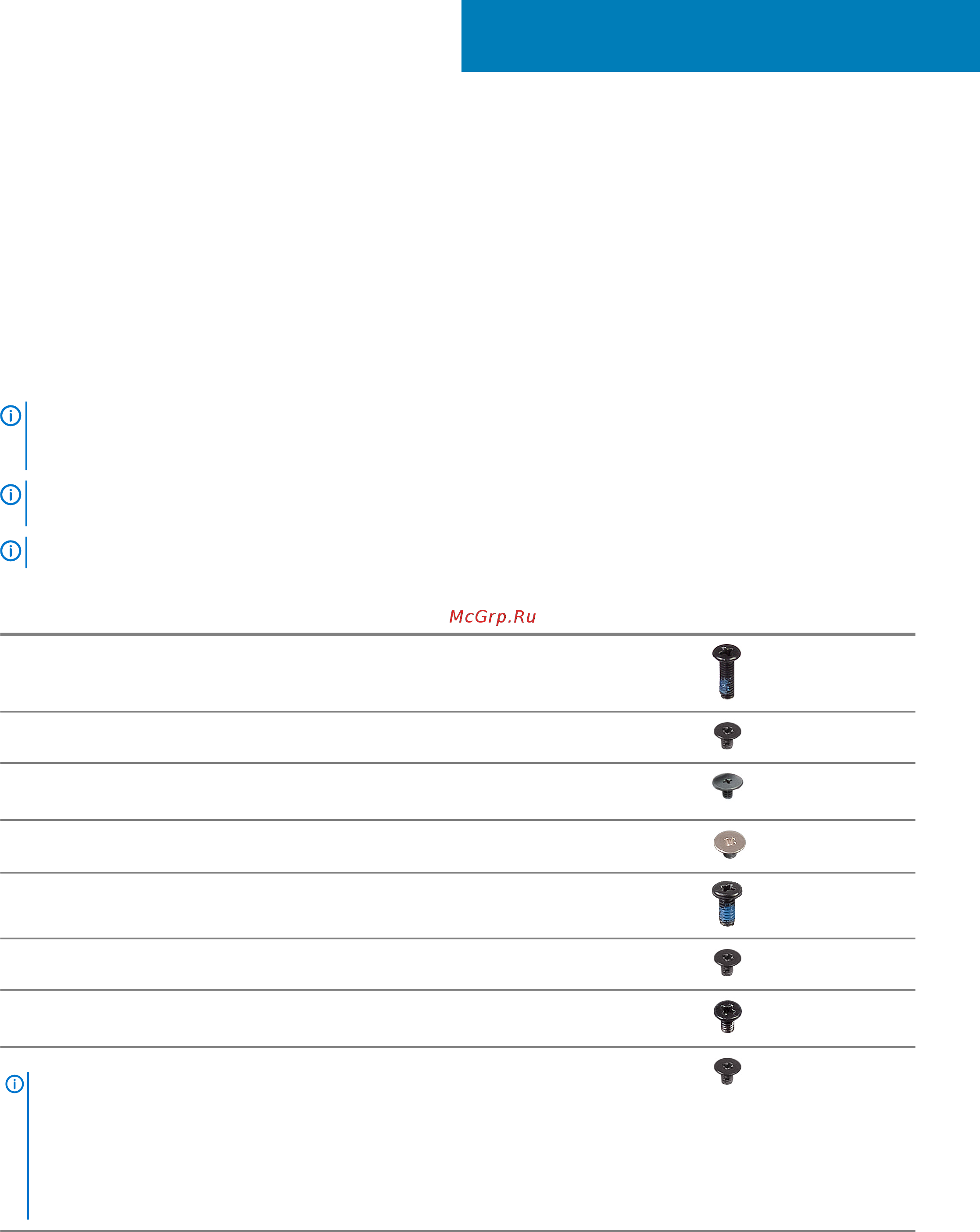

Таблица 1. Список винтов

Компонент Крепится к Тип винта Количество Изображение винта

Нижняя крышка Упор для рук и

клавиатура в сборе

M2.5x6 7

Аккумулятор Упор для рук и

клавиатура в сборе

M2x3 3

Панель дисплея Задняя крышка дисплея

и антенна в сборе

M2,5x2,5 6

Панель дисплея Задняя крышка дисплея

и антенна в сборе

M2x3 2

Вентилятор Упор для рук и

клавиатура в сборе

M2,5x5 2

Жесткий диск в сборе Упор для рук и

клавиатура в сборе

M2x3 3

Консоль жесткого диска Жесткий диск M3x3 4

Радиатор

ПРИМЕЧАНИЕ:

Только для

компьютеров,

поставляемых с

выделенным

графическим

адаптером.

Системная плата M2x3 3
