Dell Inspiron 5593-8680 [11/85] Снятие нижней крышки
![Dell Inspiron 5593-8680 [11/85] Снятие нижней крышки](/views2/1734455/page11/bgb.png)

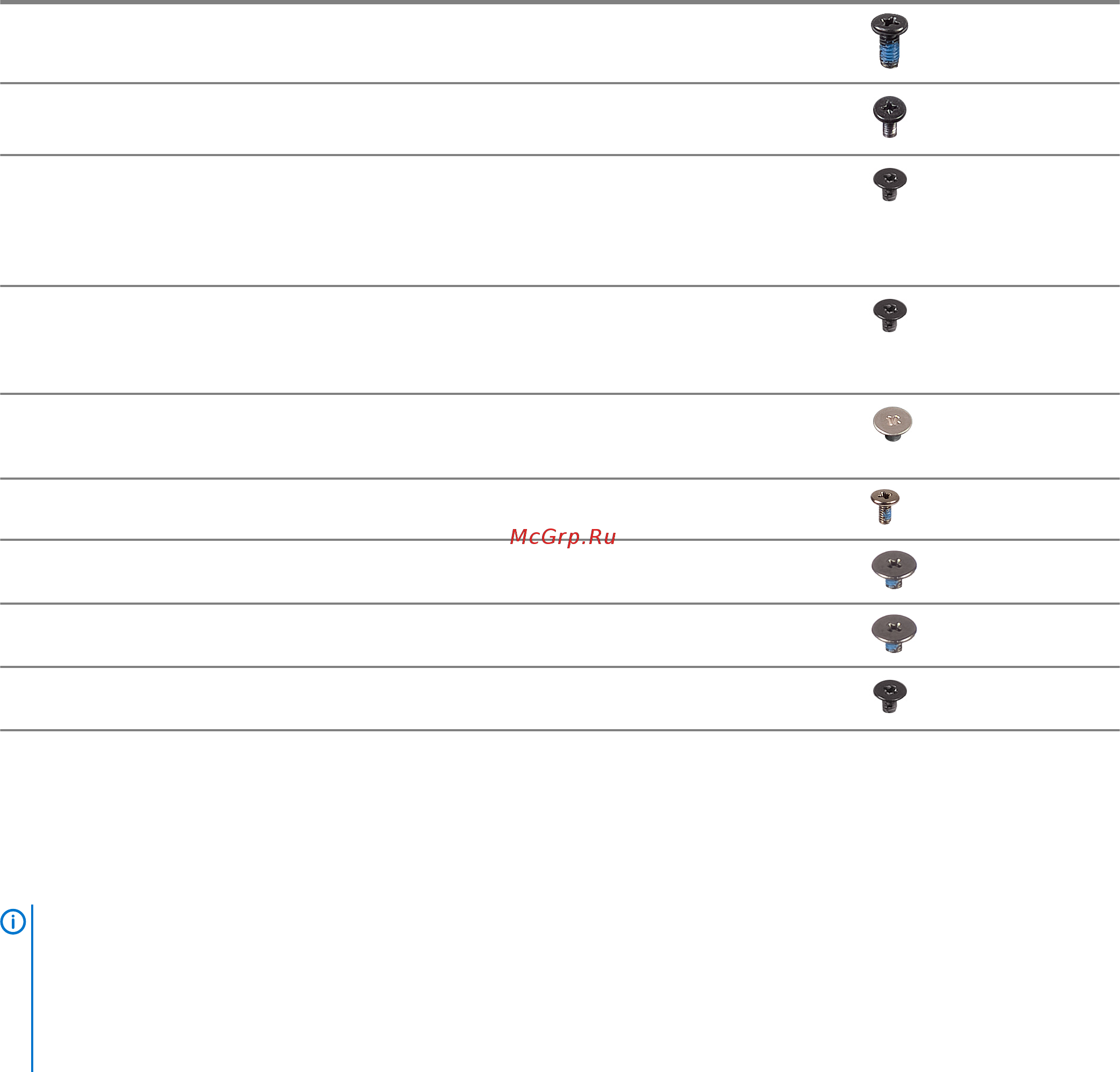

Компонент Крепится к Тип винта Количество Изображение винта
Дисплей в сборе Упор для рук и
клавиатура в сборе
M2,5x5 6
Плата ввода-вывода Упор для рук и
клавиатура в сборе
M2x4 3
Кнопка питания с
дополнительным
устройством
считывания отпечатков
пальцев
Упор для рук и
клавиатура в сборе
M2x3 2
Твердотельный
накопитель
M.2 2230/2280/Intel
Optane
Упор для рук и
клавиатура в сборе
M2x3 1
Твердотельный
накопитель M.2 2230/
Intel Optane
Теплозащитная крышка M2x2 1
Системная плата Упор для рук и
клавиатура в сборе
M2x4 1
Держатель сенсорной
панели
Упор для рук и
клавиатура в сборе
M1,6x2 3
Сенсорная панель Упор для рук и
клавиатура в сборе
M1,6x2 2
Консоль платы
беспроводной сети
Системная плата M2x3 1
Нижняя крышка
Снятие нижней крышки
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
посвященной соответствию нормативам: www.dell.com/regulatory_compliance.
Последовательность действий
1. Ослабьте два невыпадающих винта на нижней крышке.
2. Открутите семь винтов (M2.5x6), которыми нижняя крышка крепится к упору для рук и клавиатуре в сборе.
Извлечение и установка компонентов 11
