компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними

компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,

посвященной соответствию нормативам: www.dell.com/regulatory_compliance.

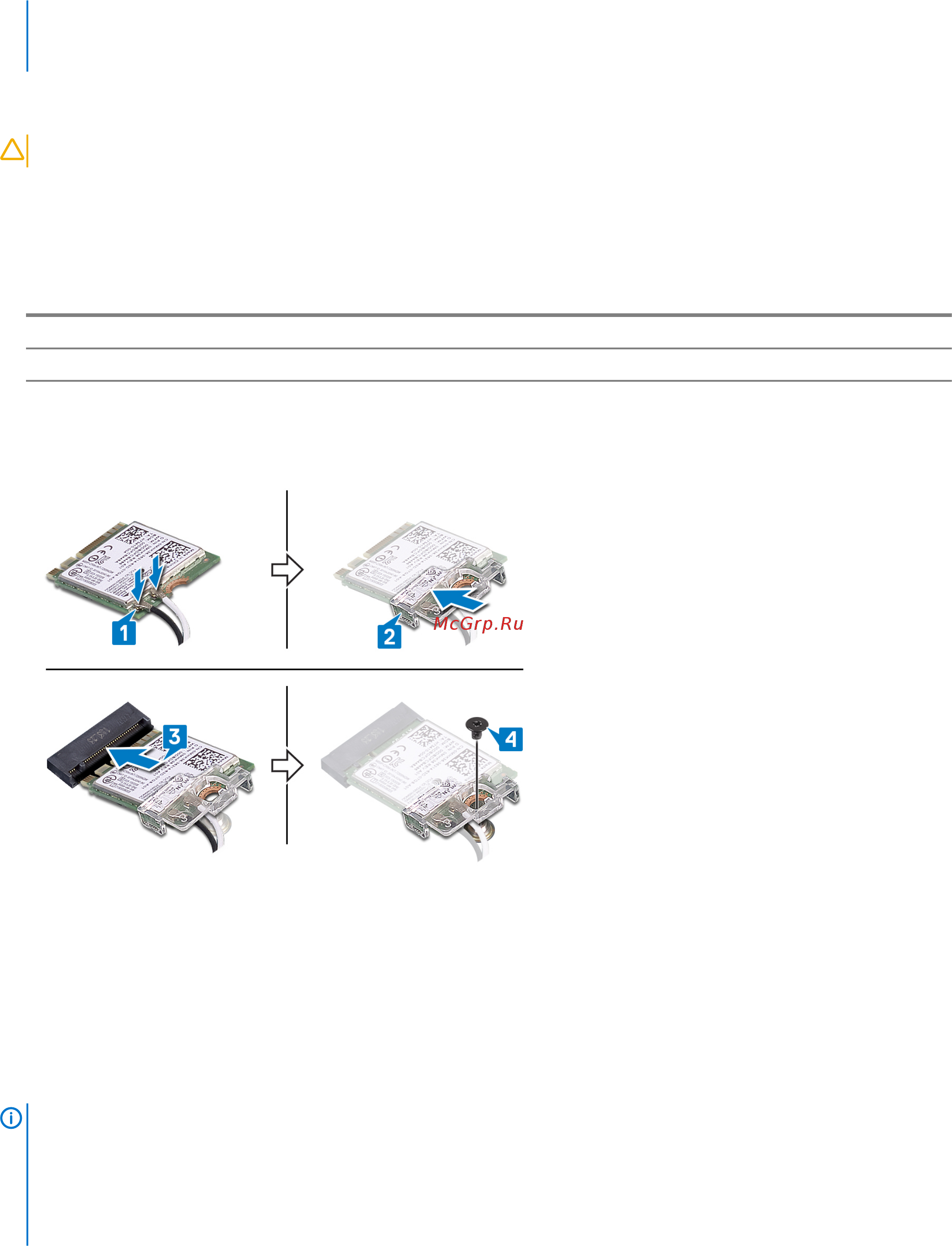

Последовательность действий

ОСТОРОЖНО: Не помещайте кабели под платой беспроводной сети во избежание ее повреждения.

1. Подсоедините антенные кабели к плате беспроводной сети.

В приведенной ниже таблице описывается схема цветов антенных кабелей платы беспроводной сети, поддерживаемой

компьютером.

Таблица 2. Цветовая схема антенных кабелей

Разъемы на плате беспроводной сети Цвет антенного кабеля

Основной (белый треугольник) Белый

Вспомогательный (черный треугольник) Черный

2. Сдвиньте и установите скобу для платы беспроводной сети обратно на плату.

3. Совместите выемку на плате беспроводной сети с выступом на слоте для платы беспроводной сети и вставьте плату в

слот под углом.

4. Закрутите винт М2х3, которым консоль платы беспроводной сети крепится к системной плате.

Действия после завершения операции

Установите на место нижнюю крышку.

Вентилятор

Извлечение вентилятора

ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с

информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным

в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними

компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними

компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,

посвященной соответствию нормативам: www.dell.com/regulatory_compliance.
