Dell Inspiron 5593-8680 [27/85] Порядок извлечения твердотельного накопителя m 2280
![Dell Inspiron 5593-8680 [27/85] Порядок извлечения твердотельного накопителя m 2280](/views2/1734455/page27/bg1b.png)

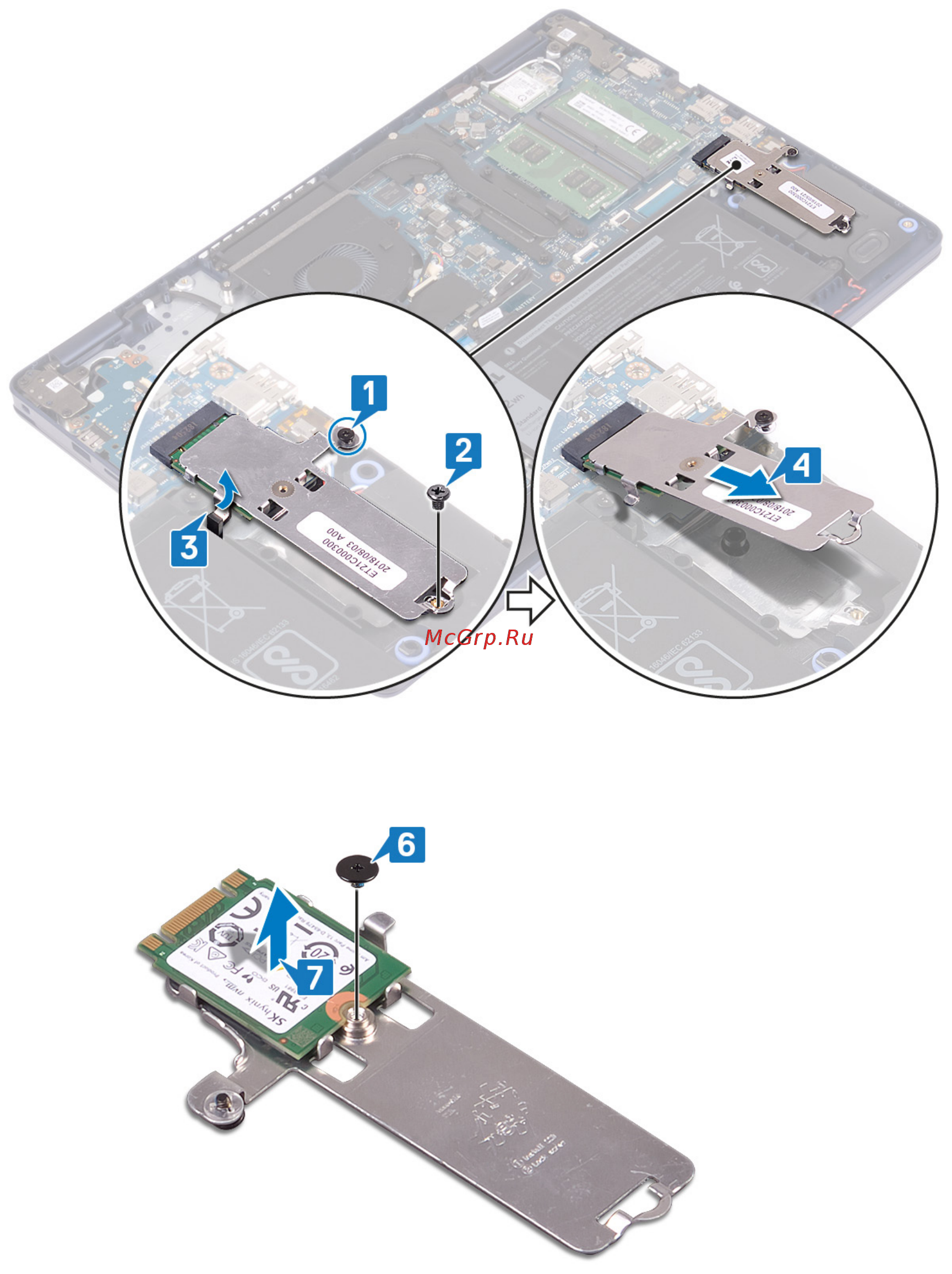

2. Открутите винт (М2х3), которым защитная крышка M.2 2230 крепится к упору для рук и клавиатуре в сборе.
3. Извлеките выступ на теплозащитной крышке M.2 2230 из гнезда на упоре для рук и клавиатуре в сборе.
4. Приподнимите твердотельный накопитель и теплозащитную крышку М.2 2230 под углом и извлеките их из слота M.2 на
системной плате.
5.
Переверните теплозащитную крышку M.2 2230.
6. Открутите винт (M2x2), которым твердотельный накопитель крепится к теплозащитной крышке М.2 2230.
7. Отделите твердотельный накопитель от теплозащитной крышки М.2 2230.
Порядок извлечения твердотельного накопителя M.2 2280
1. Ослабьте невыпадающий винт, которым теплозащитная крышка M.2 2280 крепится к упору для рук и клавиатуре в
сборе.
Извлечение и установка компонентов 27
