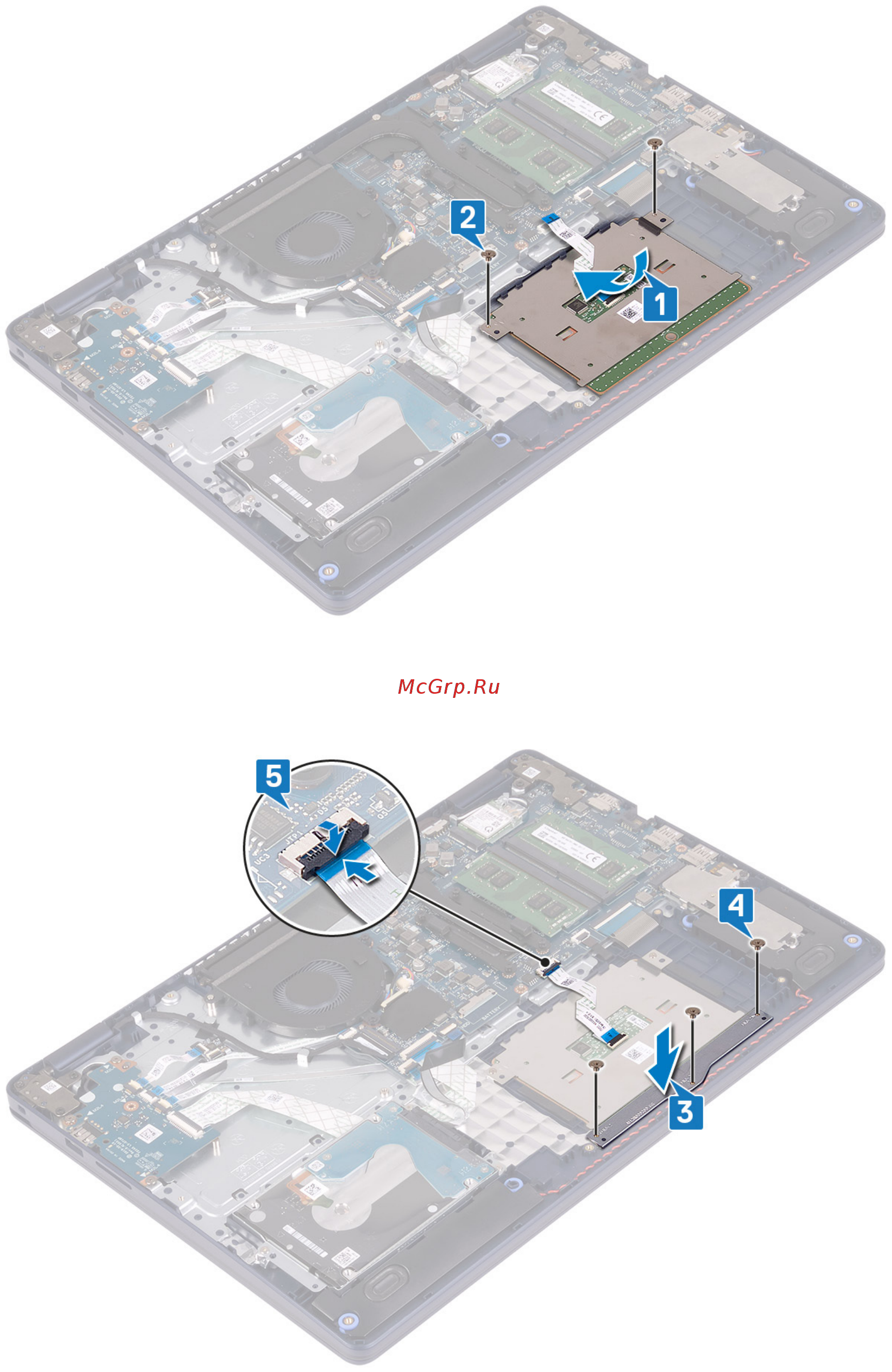

3. Поместите держатель сенсорной панели на упор для рук и клавиатуру в сборе.
4. Вкрутите обратно три винта (M1,6x2), чтобы прикрепить держатель сенсорной панели к упору для рук и клавиатуре в
сборе.
5. Продвиньте кабель сенсорной панели в разъем на системной плате и закройте защелку, чтобы зафиксировать кабель.
36 Извлечение и установка компонентов
