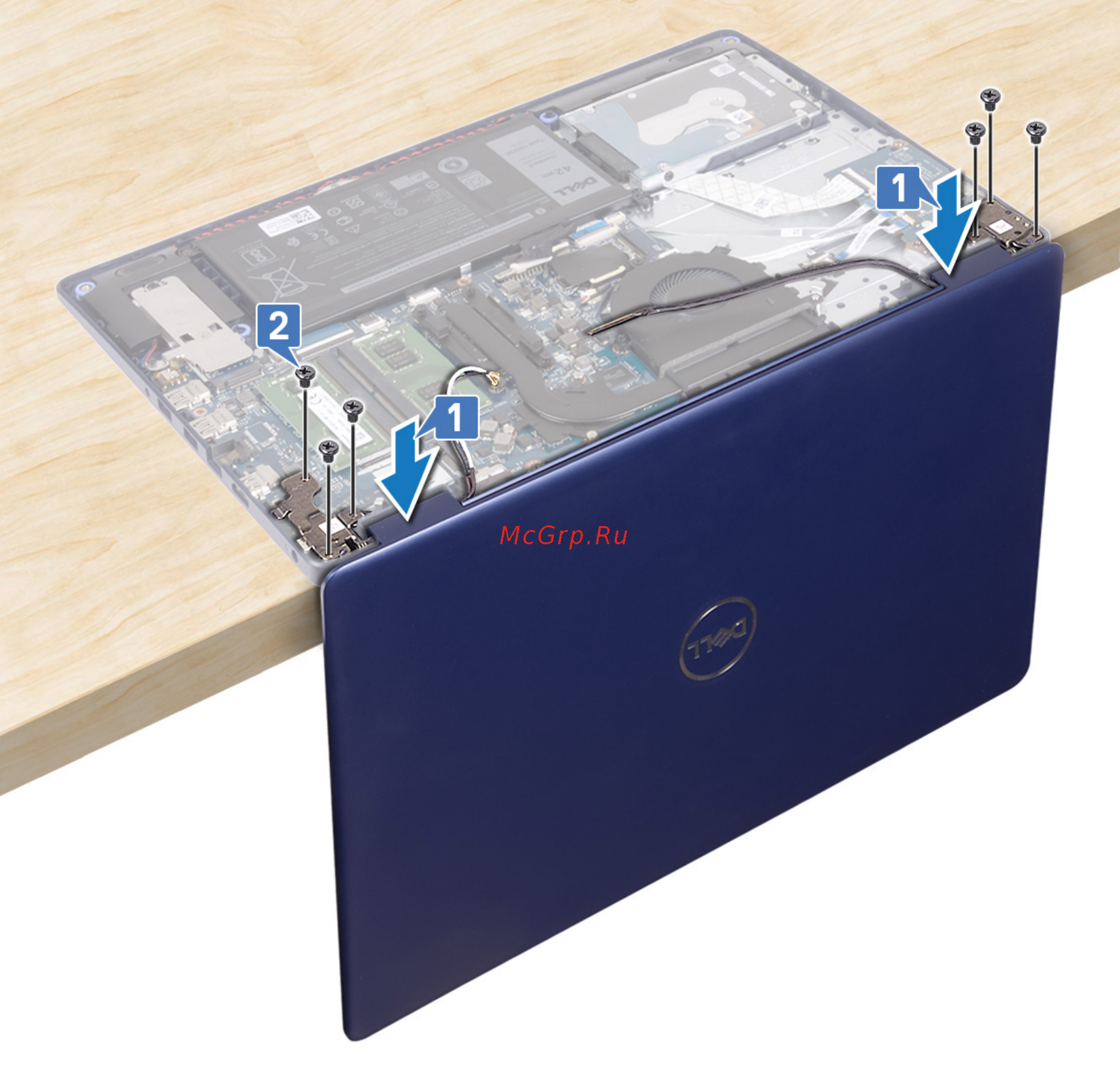

3. Закройте дисплей и поместите компьютер на чистую и ровную поверхность.
4. Проложите антенные кабели на упоре для рук и клавиатуре в сборе.
5. Проложите кабель дисплея через направляющие желобки на вентиляторе и на упоре для рук и клавиатуре в сборе.
6. Вставьте кабель дисплея в разъем на системной плате и закройте защелку, чтобы зафиксировать кабель.
44 Извлечение и установка компонентов
