12

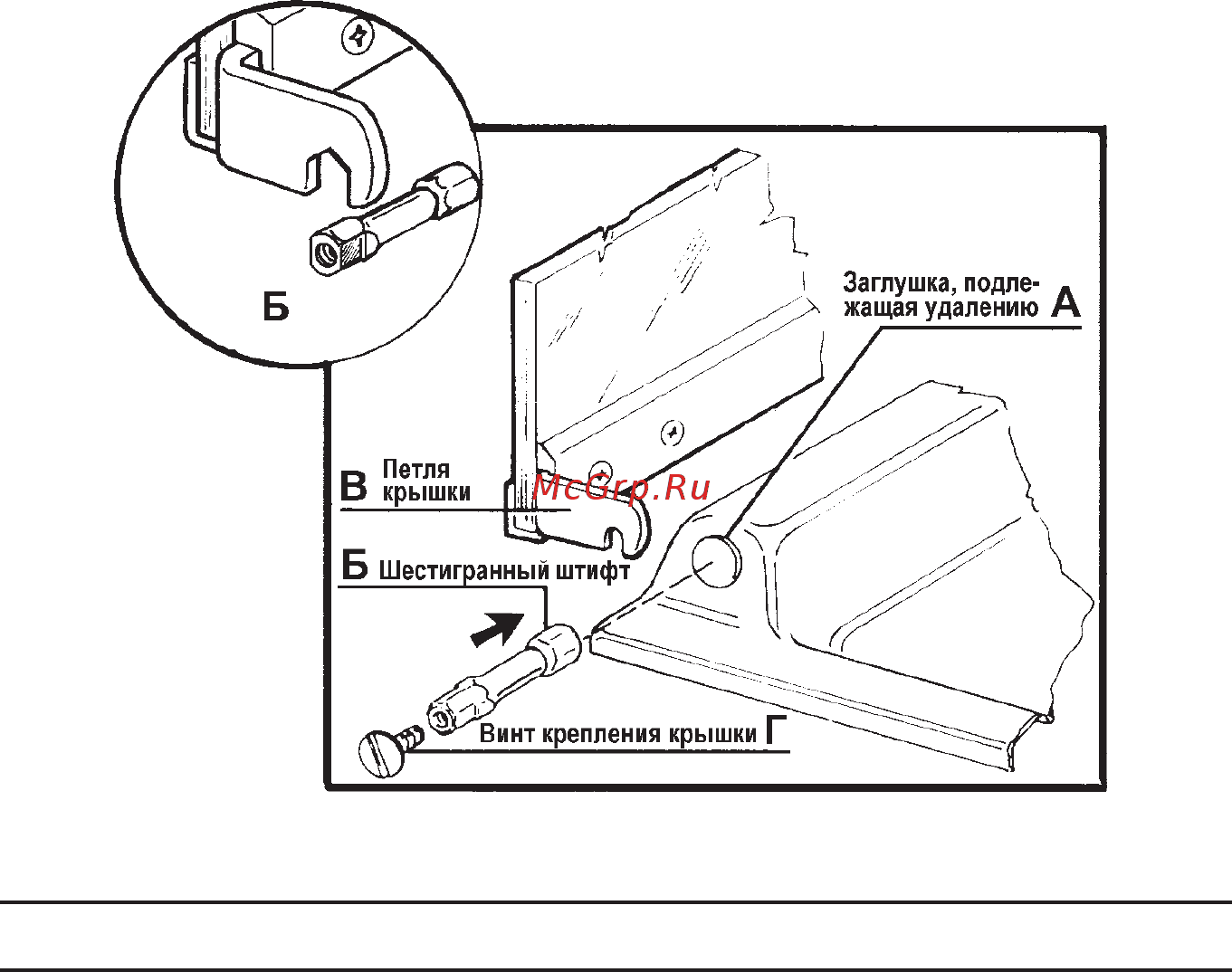

ëèченный рис.). Для правильной установки крышки эти шестигранные поверхности
должны быть расположены вертикально;
– поместите крышку так, чтобы шестигранные отверстия петли (В) крышки попали на
шестигранные стороны вращающихся штифтов (Б);
– затяните винты (Г), фиксирующие крышку, так, чтобы прикрепить петли (В) к штиф:
там.
Прежде чем закрыть крышку, следует, во избежание сильного перепада темпе8
ратуры, подождать, пока конфорки остынут.
Прежде чем открыть крышку, следует удалить любые следы жидкости на ней.
ИНСТРУКЦИИ ПО ПОДКЛЮЧЕНИЮ ГАЗА
Эти инструкции предназначены для квалифицированных специалистов, подключаю:
щих оборудование в соответствии с принятыми стандартами. Все работы должны
Содержание
- Содержание 2
- Âàðî íûå ïîâåðõíîñòè 60õ50 ñì 3
- Ðèñ 1 3
- Все заявленные в инструкции технические данные и характеристики могут варьироваться в зависимости от изменения параметров внешних факторов 3
- Декларация соответствия все части этого аппарата соприкасающиеся с пищей соответствуют нормам eec 89 109 3
- Техника соответствует директивам 89 336 eec 90 396 eec 73 23 eec и их пос ледующим изменениям 3
- Технические характеристики 3
- Только для некоторых моделей ie cat ii 2h3 3
- Установка изготовителя 3
- Установка 4
- Помещение для установки 5
- Подключение газа 6
- Подключение к электросети 6
- Адаптация к различным типам газа 7
- Место присоединения гибкого газового шланга к плите имеет коническую резьбу 1 2 используйте только такие шланги и шайбы которые отвечают принятым нормам максимальная длина гибких шлангов не должна превышать 2000 мм в полностью 7
- Работы с различными предусмотренными типами газа проделайте следующее удалите решетку и горелки вставьте ключ из комплекта в подставку горелки рис 5 открутите инжектор и замените его другим подходящим для газа который будет использоваться см таблицу потребления газа после выполнения работ замените старую табличку параметров на новую из комплек та которая соответствует типу подаваемого газа 7
- Растянутом виде примечание когда работа закончена прове дите проверку всех соединений на герметич ность с помощью мыльного раствора никогда не используйте открытое пламя кроме того убедитесь что никакие подвижные части элемента кухонной мебели например выд вижные ящики не соприкасаются с гибкой трубой и что она расположена в таком месте где не может быть повреждена 7
- Регулировка газовых êîíôîðîê 7
- Таблица потребления газа 1 вт 0 860 ккал ч 7
- Чтобы адаптировать варочную поверхность для 7
- Ýêñïëóàòàöèß 8
- Для максимальной эффективности конфорок пламя должно быть точно отрегулировано хорошее пламя должно быть четко выраженным и не иметь желтых языков рис 7 в если воздуха слишком много пламя становится остроконечным с очень короткими язы ками рис 7 с при недостатке воздуха пламя нечетко выражено и имеет желтые языки рис 7 а в обоих случаях следует регулировать смесеобразование пламени при недостатке воздуха маленькую трубку следует ввернуть внутрь если воздуха слишком много маленькую трубку выверните перед регулировкой подачи воздуха фиксирующие винты должны быть ослаблены а затем снова затянуты после окончания регулировки 8
- Отвертки можно отстроить регулирующий винт как показано на рис 8 при повороте винта по часовой стрелке поток газа уменьшается при повороте против часовой стрелки поток газа увеличивается получите пламя приблизительно 3 4 мм длиной затем верните ручку в прежнее положение если используется gpl газ из баллона заверните винт по часовой стрелке до конца 8
- Регулирование минимального пламени после зажигания конфорки поверните управляющую ручку до минимума затем удалите ручку это легко можно сделать приложив небольшое усилие с помощью маленькой 8
- Регулирующие винты для различных моделей 8
- Пользование газовыми конфорками 9
- Пользование электрическими конфорками 9
- Èñòêà è óõîä 10
- Для наилучшего использования электрических конфорок и минимизации потребления электроэнергии предлагаются следующие рекомендации когда электрическая конфорка включена рядом с управляющей ручкой горит сигналь 10
- Ная лампочка на электрических конфорках должны использоваться кастрюли только с гладким плоским дном размер кастрюли должен соответствовать диаметру конфорки но не быть меньше см рис 9 дно кастрюли должно быть сухим избегайте подтеков не ставьте пустые кастрюли на конфорки и не включайте конфорки без установленной на них посуды 10
- Важные советы 11
- Гарантийное обслуживание 11
- Смазка газовых кранов 11
- Установка крышки 11
- Инструкции по подключению газа 12
- Code 9259728 a 13
- Â ыполняться при выключенном электропитании 13
- Бругерио милан 13
- Канди элеттродоместичи 13
- Очень важно чтобы облегчить установ ку и избежать утечки газа 13
- Потребуются 2 гаечных ключа 17 и 23 мм 13
- Присоединить трубу к плите а затем присоединить трубу к газовой сети если такая последовательность нарушается возникает опасность того что газ может быть заблокирован в трубе после установки проверьте герметичность всех соединений с помощью мыль ного раствора 13
- Процесс сборки 13
- Рекомендуется выполнять соединение следующим образом сначала 13
