7
Место присоединения гибкого газового шланга к плите имеет коническую резьбу 1/2".
Используйте только такие шланги и шайбы, которые отвечают принятым нормам.
Максимальная длина гибких шлангов не должна превышать 2000 мм в полностью
растянутом виде.
Примечание. Когда работа закончена, прове8
дите проверку всех соединений на герметич8
ность с помощью мыльного раствора. Никогда
не используйте открытое пламя. Кроме того,
убедитесь, что никакие подвижные части
элемента кухонной мебели (например, выд8
вижные ящики) не соприкасаются с гибкой
трубой и что она расположена в таком месте,
где не может быть повреждена.
Адаптация к различным типам газа
Чтобы адаптировать варочную поверхность для
работы с различными предусмотренными типами газа проделайте следующее:
– удалите решетку и горелки;

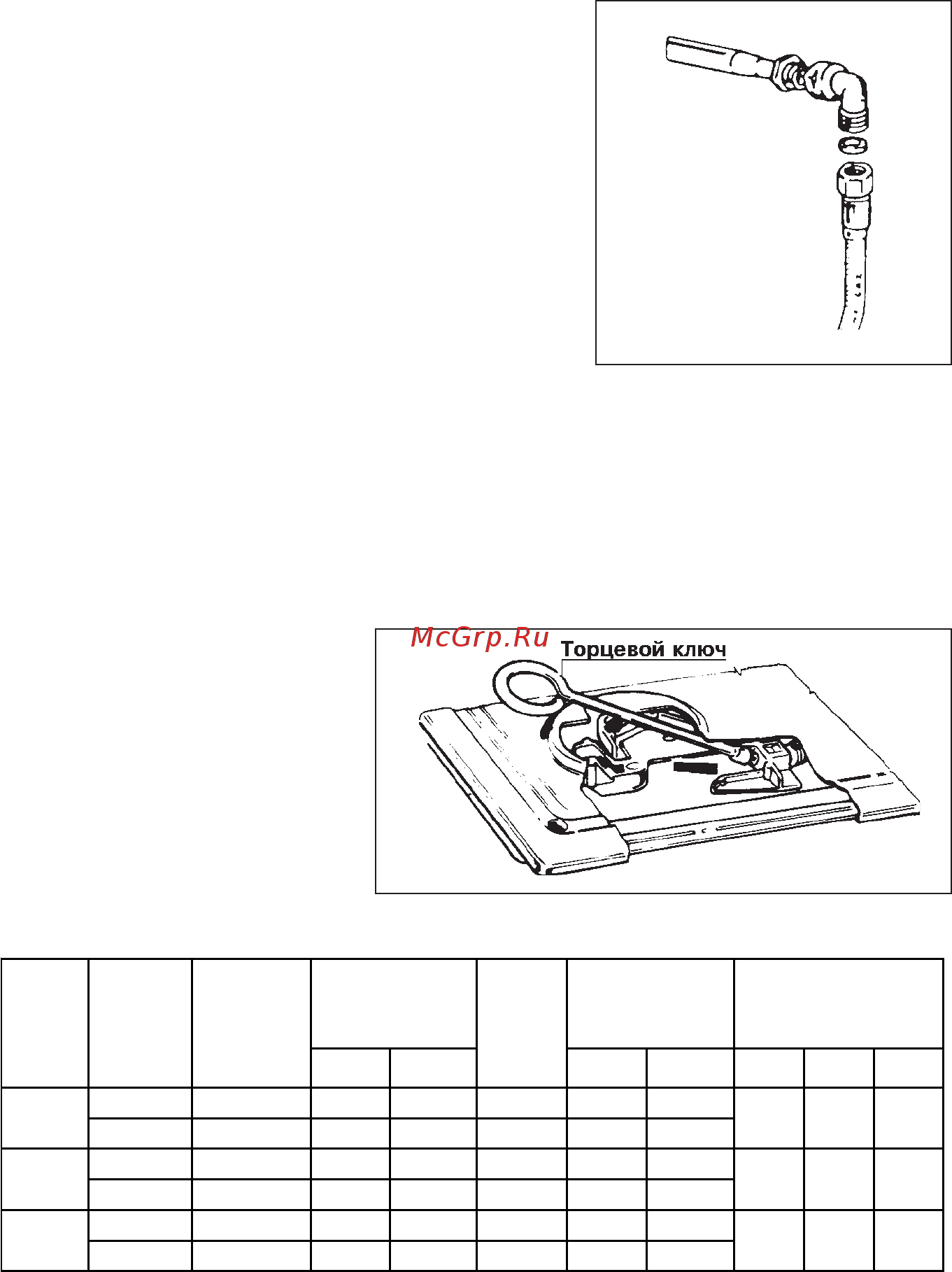

– вставьте ключ (из комплекта) в подставку горелки (рис. 5);
– открутите инжектор и замените его другим, подходящим для газа, который будет
использоваться (см. «Таблицу потребления газа»).
После выполнения работ замените старую табличку параметров на новую (из комплек
та), которая соответствует типу подаваемого газа.
Таблица потребления газа1
Вт = 0,860 ккал/ч
Регулировка газовых
êîíôîðîê
Ðèñ. 5
Номинальная
мощность
нагрева
Пониженная
мощность
нагрева
Давление, мбар
Тип
газа
Конфорк
а
диаметр
инжектора,
1/100 мм
кВт ккал/ч
Поток
кВт ккал/чнорм. мин. макс.
средняя 93 1,5 1,290 143 л/ч 0,38 327
метан
G 20
большая 127 2,95 2,537 281 л/ч 0,65 559
20 17 25
средняя 61 1,5 1,290 109 г/ч 0,38 327
бутан
G 30
большая 84 2,95 2,537 215 г/ч 0,65 559
28/30 20 35
средняя 61 1,5 1,290 107 г/ч 0,38 327
п
р
опан
G 31
большая 84 2,95 2,537 211 г/ч 0,65 559
37 25 45
