Candy PL 40 ASXGH [4/15] Установка

Установка варочной поверхности – обязанность покупателя. Изготовитель не обеспечи:

вает установку плиты. Любой ремонт, проведенный изготовителем по причине

неправильной установки, не подлежит гарантии.

Варочная поверхность устанавливается в столешницу, выполненную из любого матери:

ала, который может выдержать температуру 100°С и имеет толщину от 25 до 40 мм.

Размеры выреза в столешнице показаны на рис. 1.

УСТАНОВКА

Ðèñ. 2

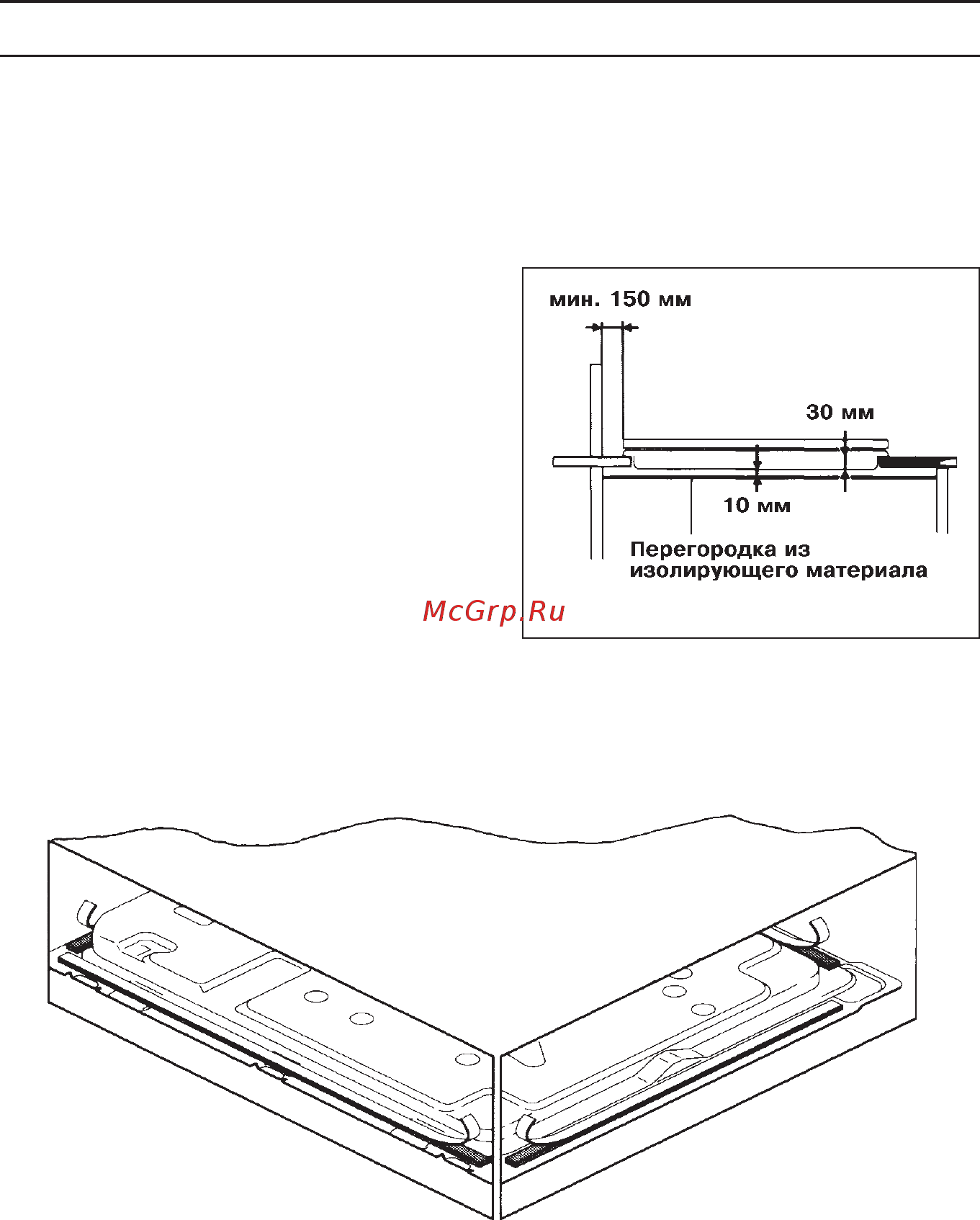

Если варочная поверхность встраивается в

элемент кухонной мебели, расстояние между

краем варочной поверхности и тумбой

должно быть по крайней мере 150 мм;

расстояние между варочной поверхностью

и задней стенкой должно быть по крайней

мере 55 мм (рис. 2).

Если другая техника не устанавливается под

варочной поверхностью, там должна быть ус:

тановлена перегородка из изолирующего

материала (например, дерева), обеспечива:

ющая зазор по крайней мере 10 мм ниже

варочной поверхности (см. рис. 2).

Варочная поверхность прикрепляется фик:

сирующими зажимами, имеющимися в ком:

плекте, через отверстия в ее основании.

ОЧЕНЬ ВАЖНО! ПРИМЕНЯЙТЕ УПЛОТНИТЕЛЬ.

На рис. внизу показано, как следует применить уплотнитель.
