6
Подключение к электросети
Проверьте данные на табличке параметров, расположенной на наружной поверхности
варочной поверхности, чтобы убедиться в совпадении номинального напряжения и на:
пряжения в сети.
Перед подключением проверьте систему заземления. Согласно правилам, варочная
поверхность должна быть заземлена. Если заземление выполнено неправильно или
отсутствует, изготовитель не несет ответственности за повреждения, причиненные людям
или технике.
Если электрокабель не снабжен вилкой, смонтируйте вилку, соответствующую нагрузке,
указанной на табличке параметров. Провод заземления – желтый/зеленый.
Если плита присоединяется прямо к сети, должен быть установлен выключатель с зазором
по крайней мере 3 мм между контактами в открытом положении.
Если необходимо заменить питающий кабель, провод заземления (желтый/зеленый) по
правилам должен быть приблизительно на 10 мм длиннее проводов фазы и нейтрали.
Используйте кабель с резиновой изоляцией типа H05RR:F. Кабель должен иметь сечение
1,5 мм
2
для варочных поверхностей с электроконфорками и 0,75 мм
2
для других аппаратов.
Максимально возможный диаметр кабеля не должен быть более 7 мм.

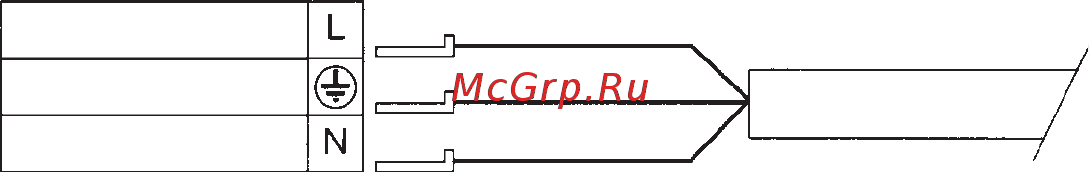

ÈÑÒÎ×ÍÈÊ
ÝËÅÊÒÐÎ-
ÏÈÒÀÍÈß
Ñåòåâîé êàáåëü
ÔÀÇÀ
ÇÅÌËß
ÍÅÉÒÐÀËÜ
êîðè÷íåâûé
æåëòûé/çåëåíûé
ãîëóáîé
Подключение газа
Тип газа, который нужно использовать, указан на типовой табличке. Можно использовать
другой тип газа после некоторых модификаций.
Присоединение к газовой трубе
Присоединение к газовой трубе или газовому баллону должно быть проведено в
соответствии с современными правилами после проверки того факта, что плита
отрегулирована на тот типа газа, который будет подаваться. В противном случае сле:
дуйте инструкциям раздела «Адаптация к различным типам газа». Для жидкого газа
(баллонный газ) используйте регуляторы давления, отвечающие принятым нормам.
Примечание. Для надежной работы, экономичного использования энергии и обеспече:
ния большей долговечности варочной поверхности убедитесь, что давление подавае:
мого газа соответствует величинам, приведенным в «Таблице потребления газа».
Присоединение к жесткой трубе (см. стр. 12)
Перед присоединением к газовой трубе убедитесь, что аппарат стоит устойчиво и не
шатается.
Присоединение к гибкой стальной трубе (см. стр. 12)
