6
ПРИМЕЧАНИЯ:
l Сигналы экранного дисплея не подаются на выход с выходного разъема для видеосигналов «MONITOR OUT-2» (желтого) и с выходного
разъема для сигналов формата S-Video «S-VIDEO MONITOR OUT-2».
l Выход «MONITOR OUT-2» переключается вместе с входной функцией, выбираемой при помощи кнопки «REC/MULTI» [Запись/Мультивы-
ход]. Для того чтобы пользоваться этим мониторным выходом, в качестве входной функции «REC/MULTI» установите значение «SOURCE»
[Источник].

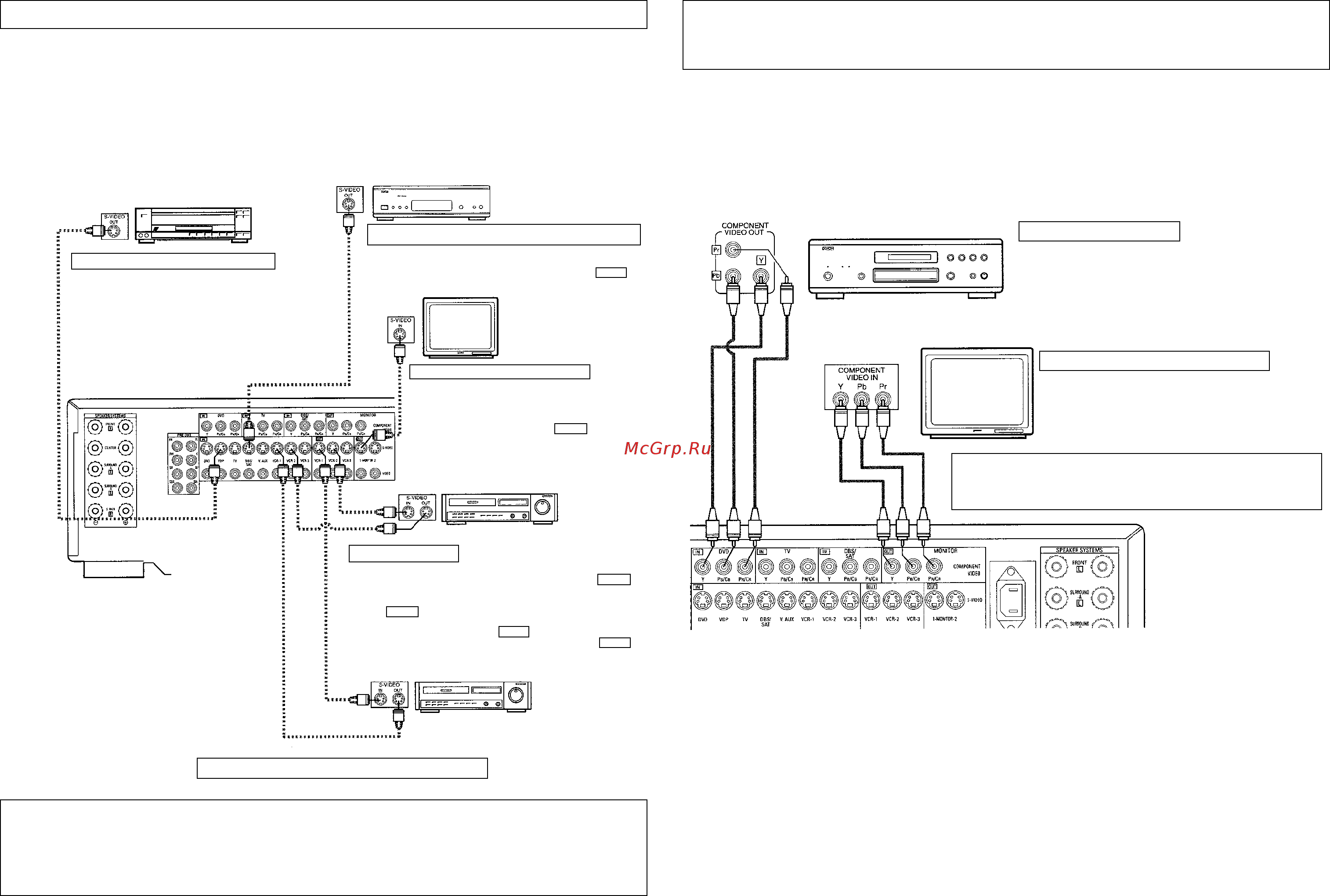

Подключение видеокомпонента, оборудованного разъемами «S-Video»
l При выполнении соединений сверяйтесь также с инструкциями по эксплуатации других компонентов.
l Замечание относительно входных разъемов «S» («S-Video»)
Переключатели входов для входов «S» и штекерных входных разъемов работают совместно друг с другом.
l Меры предосторожности при использовании разъемов «S»
Разъемы «S» (входной и выходной) и штекерные видеоразъемы (входной и выходной) данного аппарата имеют независимое построение сигналь-
ных трактов, поэтому видеосигналы с входных разъемов «S» подаются на выход только с выходных разъемов «S», а видеосигналы с входных
штекерных разъемов подаются на выход только с выходных штекерных разъемов.
При соединении данного аппарата с устройством, оборудованным разъемами типа «S», не забывайте о вышеизложенном и выполняйте соеди-
нения в соответствии с инструкцией к конкретному подключаемому устройству.
Проигрыватель LD-дисков, про-
игрыватель Video CD и т.п.
Подключение проигрывателя видеодисков (VDP)
Разъемы «VDP» [Проигрыватель видеодисков]
l Соединительным кабелем типа S-Video соедините выходной разъем «S-
Video» проигрывателя видеодисков с разъемом «S-VIDEO VDP IN» [Вход
сигналов «S-Video» от проигрывателя видеодисков].
l Аналогичным образом можно подключить DVD-плейер к разъемам «DVD».
l Проигрыватель видеодисков, DVD-плейер, видеокамеру, игровую при-
ставку и т.п. можно также подключать к разъемам «V.AUX» [Вспомога-
тельная видеоаппаратура].
Телевизор или тюнер спутникового
телевидения
Подключение телевизора или тюнера прямого/ретрансляционно-
го спутникового телевещания
l Соединительным кабелем с разъемами типа «S» соедините выходной разъем «S»
телевизора или тюнера прямого/ретрансляционного спутникового телевещания
(«S-VIDEO OUTPUT» [Выход формата S-Video]) с разъемом группы S-VIDEO , име-
ющим маркировку «TV, DBS/SAT IN» [Вход сигналов от телевизора или тюнера
прямого/ретрансляционного спутникового телевещания].
Телемонитор
Подключение телевизионного монитора
Разъем «MONITOR OUT» [Выход на телемонитор]
l Соединительным кабелем, оборудованным разъемами типа «S»,
соедините видеовход «S» («S-VIDEO INPUT» [Вход формата S-Video])
телевизора или тюнера спутникового телевидения с разъемом
«MONITOR OUT-1» из группы разъемов S-VIDEO .
l Телемонитор также можно подключить аналогичным образом к
разъему «S-VIDEO MONITOR OUT-2». Однако обращаем Ваше
внимание на то, что сигналы экранного дисплея AVC-A11SR не
подаются на выход с этого разъема.
Видеодека 2
Подключение видеодек
l Соединительным кабелем с разъемами типа «S» соедините выходной разъем «S»
видеодеки («S-OUT» [Выход формата S-Video]) с разъемом группы S-VIDEO ,
имеющим маркировку «VCR-1 IN» [Входной сигнал от видеодеки 1], а вход-
ной разъем «S» видеодеки («S-IN» [Вход формата S-Video]) - с разъемом
группы S-VIDEO , имеющим маркировку «VCR-1 OUT» [Выход на видеодеку 1].
l Соединительным кабелем с разъемами типа «S» соедините выходной разъем «S»
видеодеки («S-OUT») с разъемом группы S-VIDEO , имеющим маркировку «VCR-
2 IN», а входной разъем «S» видеодеки («S-IN») - с разъемом группы S-VIDEO ,
имеющим маркировку «VCR-2 OUT».
❇ Аналогичным образом подключите другую видеодеку к разъемам «VCR-3».
Видеодека 1
Подключите аудиовходы и выходы компонентов, как описано на странице 5.
Подключение телевизионного монитора
Разъем «MONITOR OUT» [Выход на телемонитор]
l Коаксиальными видеокабелями с номинальным сопротивлением 75 Ом, оборудо-
ванными штекерами, соедините разъемы цветоразностного (компонентного) ви-
деовхода телевизора («COMPONENT VIDEO INPUT») с разъемом «COMPONENT
MONITOR OUT» [Выход компонентного видеосигнала на телемонитор].
Подключение видеокомпонента, оборудованного разъемами для
цветоразностного (компонентного - Y, Pb/Cb, Pr/Cr) видеосигнала (на
примере DVD-плейера)
l При выполнении соединений сверяйтесь также с инструкциями по эксплуатации других компонентов.
l Сигналы, поступающие на разъемы для цветоразностного (компонентного) видеосигнала, не подаются на выход с выходного разъема «VIDEO»
(желтого) или с выходного разъема «S-Video». И наоборот, видеосигналы, поступающие на входные разъемы «VIDEO» (желтый) или «S-Video»,
не подаются на выход с разъемов для цветоразностного (компонентного) видеосигнала.
l Сигналы экранного дисплея AVC-A11SR не подаются на выход с разъемов цветоразностного (компонентного) видеовыхода («MONITOR OUT»).
l Выходы для компонентного видеосигнала некоторых видеоисточников имеют маркировки «Y», «Cb», «Cr», или «Y», «Pb», «Pr», или «Y», «R-Y» «B-
Y». Все эти термины относятся к компонентному цветоразностному видеовыходу.
DVD-плейер
Подключение DVD-плейера
Разъемы «DVD IN» [Вход для сигналов от DVD-плейера]
l Коаксиальными видеокабелями с номинальным сопротивлением 75 Ом, оборудован-
ными штекерами, соедините разъемы цветоразностного (компонентного) выхода
(«COMPONENT VIDEO OUTPUT») DVD-плейера с разъемом «COMPONENT DVD IN» [Вход
компонентного видеосигнала от DVD-плейера] на данном аппарате.
l Аналогичным образом другой видеоисточник с компонентными видеовыходами, напри-
мер, цифровой телевизор или тюнер прямого/ретрансляционного спутникового телеве-
щания, может быть подключен к цветоразностным (компонентным) разъемам «TV,
DBS/SAT».
Телемонитор
l На некоторых телевизорах, телемониторах или видеокомпонентах разъемы для цветоразностного
видеосигнала могут быть указаны иначе («Pr, Pb и Y», «»R-Y, B-Y и Y», «Cr, Cb и Y» и т.д.). Для получения
подробной информации внимательно прочтите инструкции по эксплуатации, прилагаемые к телеви-
зору или иному компоненту.
