[1] Переключатель режима электропитания ........................... (22)
[2] Разъем для наушников («PHONES») ................................... (24)
[3] Кнопка «DIRECT» [Прямой режим] .................................... (26)
[4] Кнопка переключателя «INPUT MODE» [Входной режим] .... (23)
[5] Кнопка «ANALOG» [Аналоговый] ......................................... (23)
[6] Кнопка «EXT.IN» [Внешний вход] ....................................... (23)
[7] Кнопка «CINEMA/MUSIC» [Кино/Музыка] ............................ (31)
[8] Кнопка «VIDEO SELECT» [Выбор видеоисточника] .............. (24)
[9] Кнопка «VIDEO ON/OFF» [Включение/выключение
видеоконтура] .................................................................. (26)
[10] Кнопка «DIMMER» [Регулятор яркости] .............................. (24)
[11] Кнопка «STATUS» [Состояние] ........................................... (24)
[12] Кнопка «REC/MULTI» [Запись/Мультивыход] ..................... (24)
[13] Дисковый контроллер «SELECTOR» [Селектор] .................. (24)
[14] Кнопка «BASS» [Низкие частоты] ....................................... (23)
[15] Кнопка «TREBLE» [Высокие частоты] ................................. (23)
[16] Кнопка «STEREO» [Стерео] ................................................ (23)
[17] Кнопка «DOLBY/DTS» [Формат Dolby или DTS] ................... (30)
[18] Кнопка «WIDE SCREEN» [Широкоэкранный режим] ............ (33)
[19] Кнопка «5CH/7CH STEREO» [5- или 7-канальное стерео] ... (33)

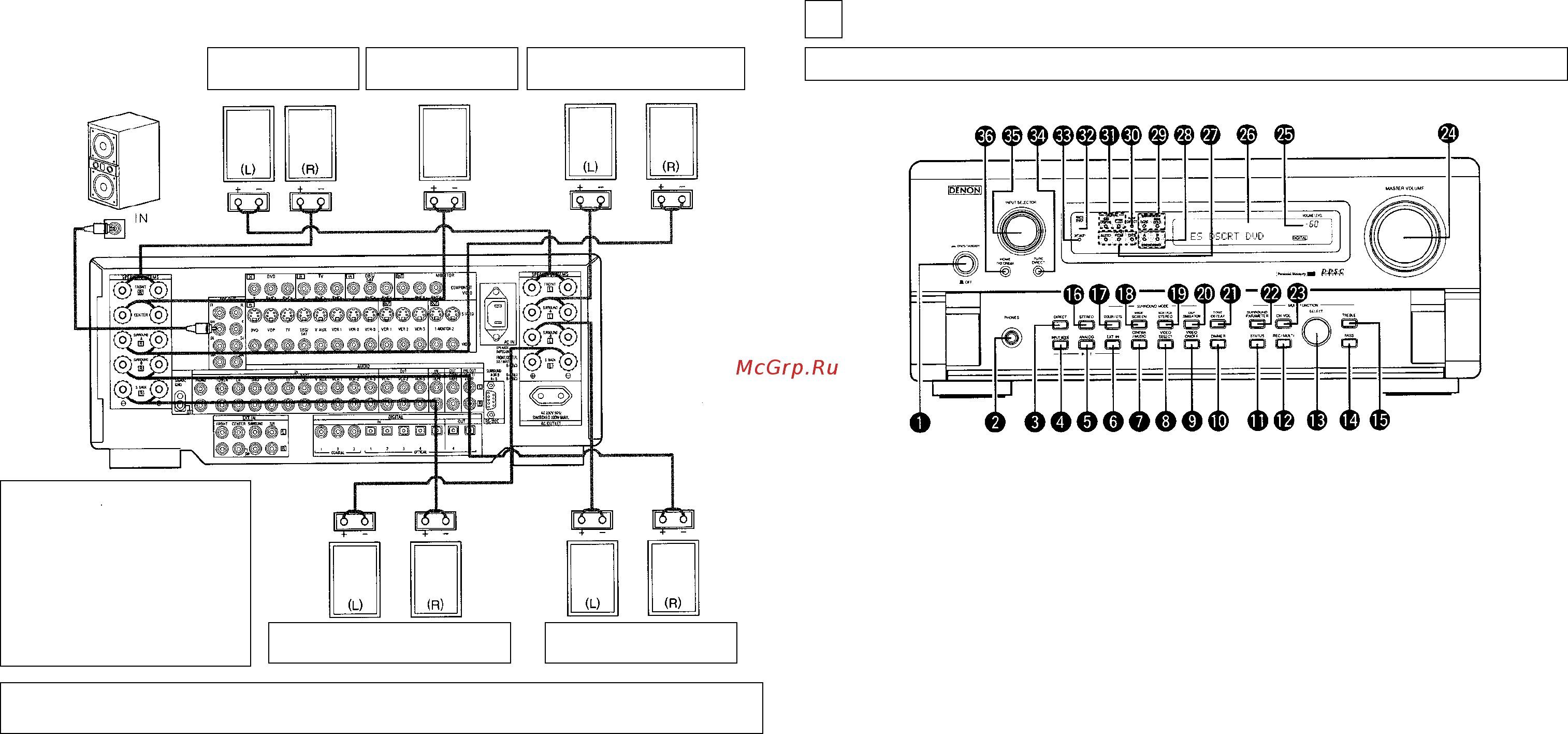

Соединения
l При выполнении соединений сверяйтесь также с инструкциями по эксплуатации других компонентов.
Соединительный разъем для сабву-
фера со встроенным усилителем («су-
первуфера») или аналогичной АС.
(L) [Левый канал]
(R) [Правый канал]
ФРОНТАЛЬНЫЕ
АКУСТИЧЕСКИЕ СИСТЕМЫ
ЦЕНТРАЛЬНАЯ
АКУСТИЧЕСКАЯ СИСТЕМА
АКУСТИЧЕСКИЕ СИСТЕМЫ
ПРОСТРАНСТВЕННОГО ЗВУЧАНИЯ (А)
АКУСТИЧЕСКИЕ СИСТЕМЫ ТЫЛОВОГО
КАНАЛА ПРОСТРАНСТВЕННОГО ЗВУЧАНИЯ
АКУСТИЧЕСКИЕ СИСТЕМЫ ПРО-
СТРАНСТВЕННОГО ЗВУЧАНИЯ (B)
l Меры предосторожности при раз-
мещении АС
Если акустическая система установлена
рядом с телевизором или видеомонито-
ром, то из-за магнитного поля этой АС
может происходить искажение цветов на
телеэкране. Если это происходит, пере-
местите АС в более отдаленную позицию,
откуда она не будет оказывать такого не-
благоприятного влияния.
ПРИМЕЧАНИЕ:
В случае использования только одной АС тылового канала пространственного звучания подключите ее к левому каналу.
НАЗВАНИЯ И ФУНКЦИИ ЧАСТЕЙ АППАРАТА
6
Передняя панель
l За подробной информацией о функциях указанных частей аппарата обращайтесь к страницам, указанным в скобках ().
[20] Кнопка «DSP SIMULATION» [Имитация цифровым
сигнальным процессором] ............................................... (33)
[21] Кнопка «TONE DEFEAT» [Отмена регулирования тембра] ... (24)
[22] Кнопка «SURROUND PARAMETER» [Параметр
пространственного звучания] ........................................... (30)
[23] Кнопка уровня громкости каналов («CH VOL») .................... (27)
[24] Регулятор «MASTER VOLUME» [Общий уровень громкости] . (23)
[25] Индикатор общего уровня громкости («VOLUME LEVEL») ..... (23)
[26] Дисплей
[27] Индикаторы входного режима («INPUT MODE») ................. (23)
[28] Индикаторы АС пространственного звучания
(«SURROUND SPEAKER A/B»)
[29] Индикаторы тылового канала пространственного звучания (29)
[30] Индикатор «PURE DIRECT» [Чистый прямой режим] ........... (26)
[31] Индикаторы цифрового сигнала («SIGNAL») ....................... (23)
[32] Датчик дистанционного управления («REMOTE SENSOR») . (17)
[33] Индикатор электропитания ............................................... (22)
[34] Кнопка «PURE DIRECT» [Чистый прямой режим] ................ (26)
[35] Дисковый переключатель входных источников («INPUT
SELECTOR») ...................................................................... (23)
[36] Кнопка «HOME THX CINEMA» [Домашний кинотеатр
стандарта THX] ................................................................. (28)
