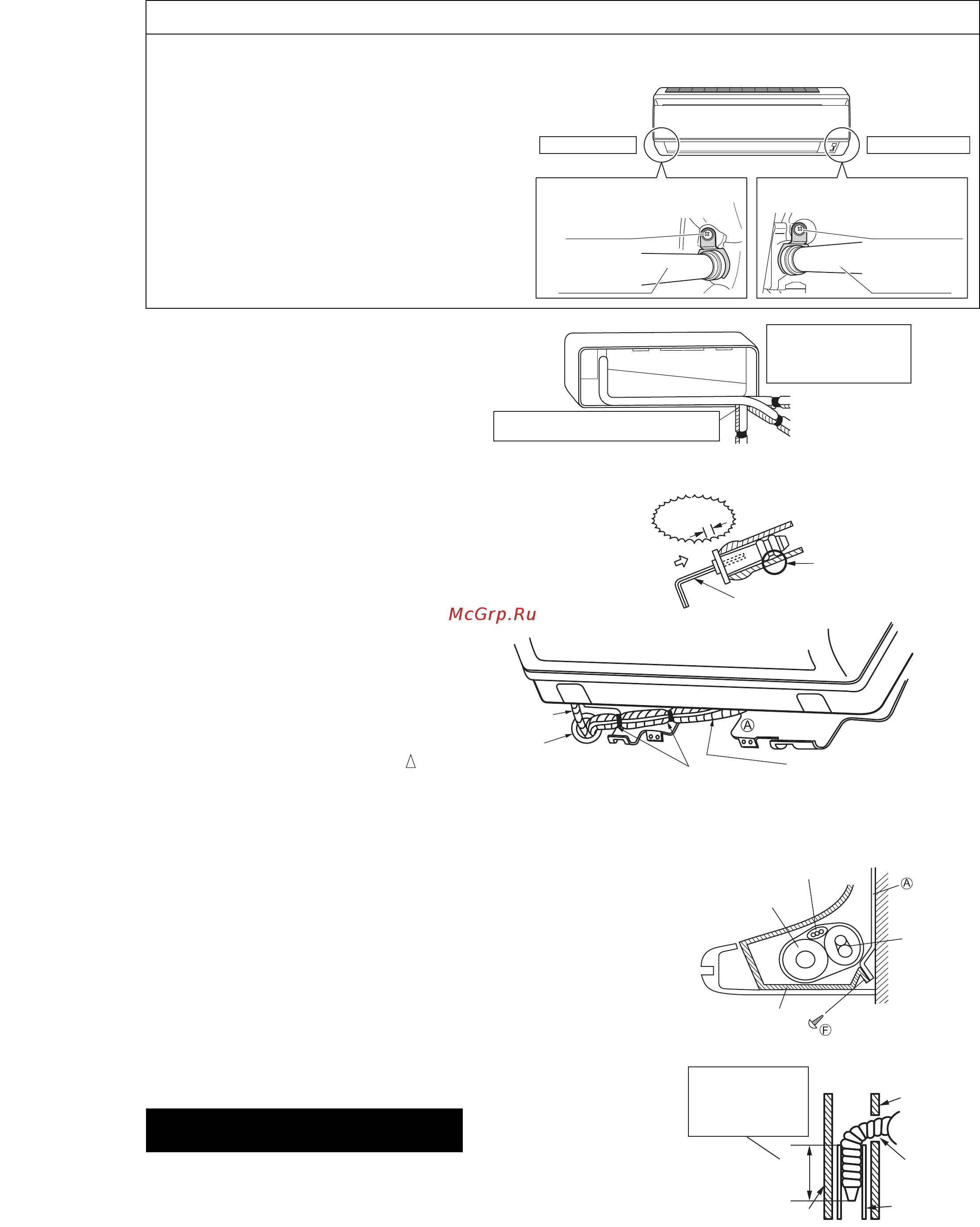

Монтаж внутреннего агрегата 3 2 Расположенный слева трубопровод отходящий в сторону назад или вниз Замена сливной пробки и дренажного шланга Замена на левой стороне Место крепления дренажного шланга 1 Вывинтите винты крепления изоляции на правой стороне и снимите дренажный шланг Дренажный шланг расположен на задней панели агрегата 2 Установите на место винт крепления изоляции на правой стороне Если не затянуть винт возможна утечка воды Левая сторона сторона Передняя панель агрегата Крепление на левой стороне 3 Снимите сливную пробку на левой стороне и установите ее на правой стороне Крепление на правой стороне заводская установка Винт крепления Винт крепления изоляции________ изоляции 4 Вставьте дренажный шланг и закрепите входящим в комплект поставки винтом крепления внутреннего агрегата Сливной шланг Сливной шланг 1 Прикрепите дренажный шланг к нижней стороне трубопроводов хладагента с помощью липкой виниловой ленты Удалить крышку отверстия под расположенный слева и отходящий в сторону трубопровод Удалить крышку отверстия под расположенный слева и отходящий вниз трубопровод Расположенный слева в сторону трубопровод и отходящий Расположенный слева назад трубопровод и отходящий Расположенный слева и отходящий вниз трубопровод 2 Подсоедините дренажный шланг к дренажному отверстию вместо сливной пробки Установка сливной пробки Не наносите смазочное масло фреоновое масло на сливную пробку при установке Масло повреждает сливную пробку и приводит к утечке воды Вставить шестигранный ключ 4 мм 3 Проложите трубопроводы хладагента согласно отметкам на монтажной пластине 4 Проложите трубопроводы хладагента и дренажный шланг через отверстие Дренажный в стене Затем установите внутренний шланг агрегат на крюки монтажной пластины Загерметизируйте это ориентируясь по обозначениям на отверстие замазкой или уплотняющим материалом верхней поверхности агрегата 5 Вытяните соединительные провода 6 Подсоедините трубопроводы от внешнего агрегата 7 Оберните совместно трубопроводы хладагента и дренажный шланг изоляционной лентой как показано на рисунке справа если дренажный шланг прокладывается через заднюю панель внутреннего агрегата 8 Приняв меры предосторожности чтобы не зажать внутренним агрегатом соединительные провода нажмите обеими руками на нижний край внутреннего агрегата чтобы надежно закрепить его на крюках монтажной пластины Прикрепите внутренний агрегат к монтажной пластине винтами М4 х 12 А Монт ахая плагта Оберните изоляционную ленту Скрепить липкой вокруг изгиба трубопроводов виниловой лентой хладагента Перекрывайте не менее половины ширины ленты новым витком 3 3 Заделываемая в стену труба Руководствуйтесь инструкциями из раздела Расположенный слева трубопровод отходящий в сторону назад или вниз 1 Вставьте дренажный шланг на эту глубину чтобы его невозможно было вытянуть из дренажной трубы 7 Русский
