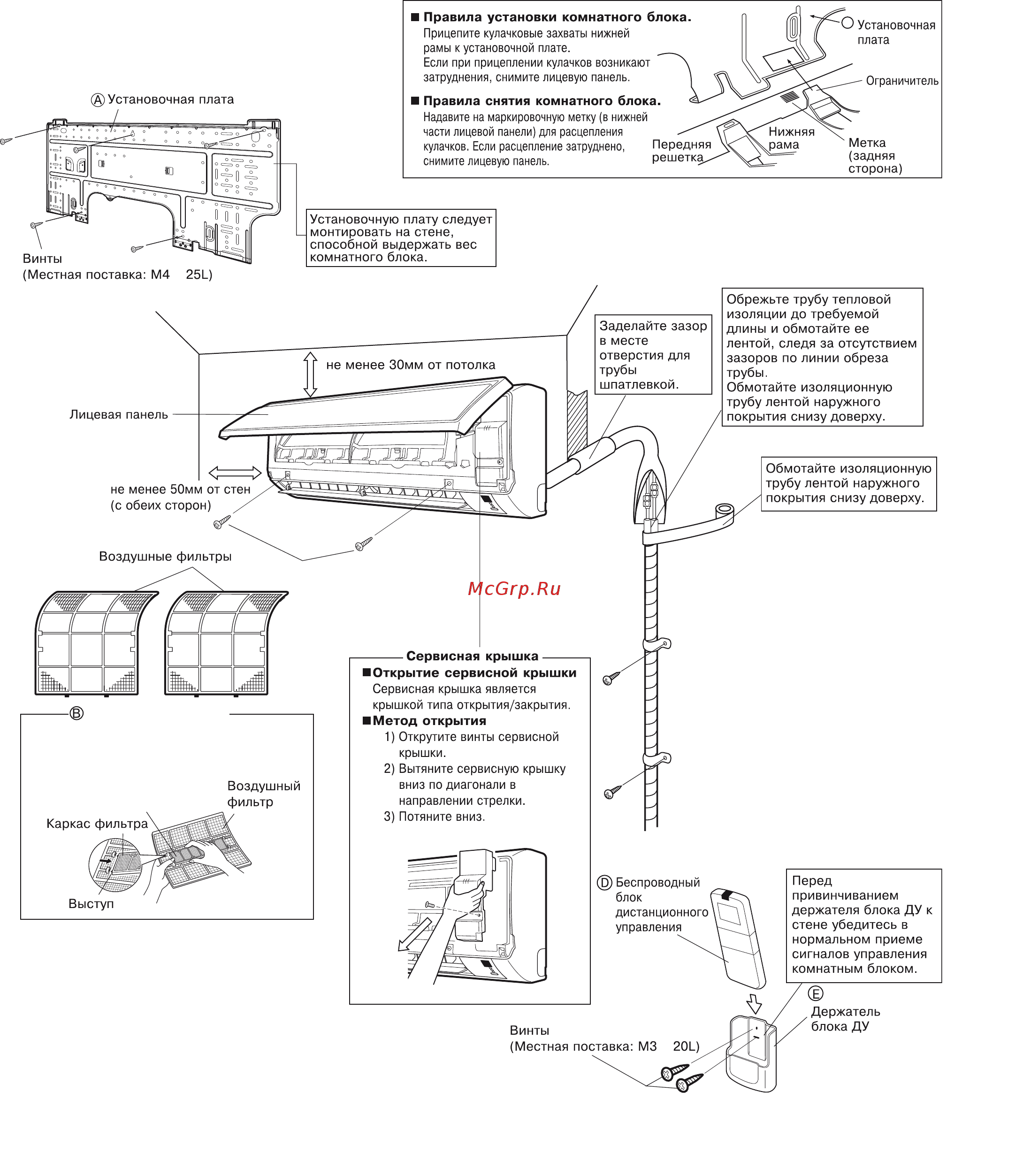

Монтажные чертежи внутреннего агрегата Правила установки комнатного блока Установочная плата Прицепите кулачковые захваты нижней рамы к установочной плате Если при прицеплении кулачков возникают затруднения снимите лицевую панель Надавите на маркировочную метку в нижней части лицевой панели для расцепления Передняя кулачков Если расцепление затруднено решет снимите лицевую панель Винты Местная поставка М4 251 Ограничитель Правила снятия комнатного блока Установочная плата Нижняя ама Метка задняя сторона Установочную плату следует _ монтировать на стене способной выдержать вес комнатного блока Заделайте зазор в месте отверстия для трубы шпатлевкой но менее 30мм от потолка Лицевая панель Обрежьте трубу тепловой изоляции до требуемой длины и обмотайте ее лентой следя за отсутствием зазоров по линии обреза трубы Обмотайте изоляционную трубу лентой наружного покрытия снизу доверху Обмотайте изоляционную трубу лентой наружного покрытия снизу доверху не менее 50мм от стен с обеих сторон Воздушные фильтры М4 161 Сервисная крышка Открытие сервисной крышки Сервисная крышка является Апатитно титановый фильтр для устранения запахов 2 Апатитно титановый фильтр Воздушный для устранения запахов фильтр Каркас фильтра крышкой типа открытия закрытия Метод открытия 1 Открутите винты сервисной крышки 2 Вытяните сервисную крышку вниз по диагонали в направлении стрелки 3 Потяните вниз Беспроводный блок дистанционного управления Выступ Винты Перед привинчиванием держателя блока ДУ к стене убедитесь в нормальном приеме сигналов управления комнатным блоком Держатель блока ДУ Местная поставка М3 201 Русский 4
