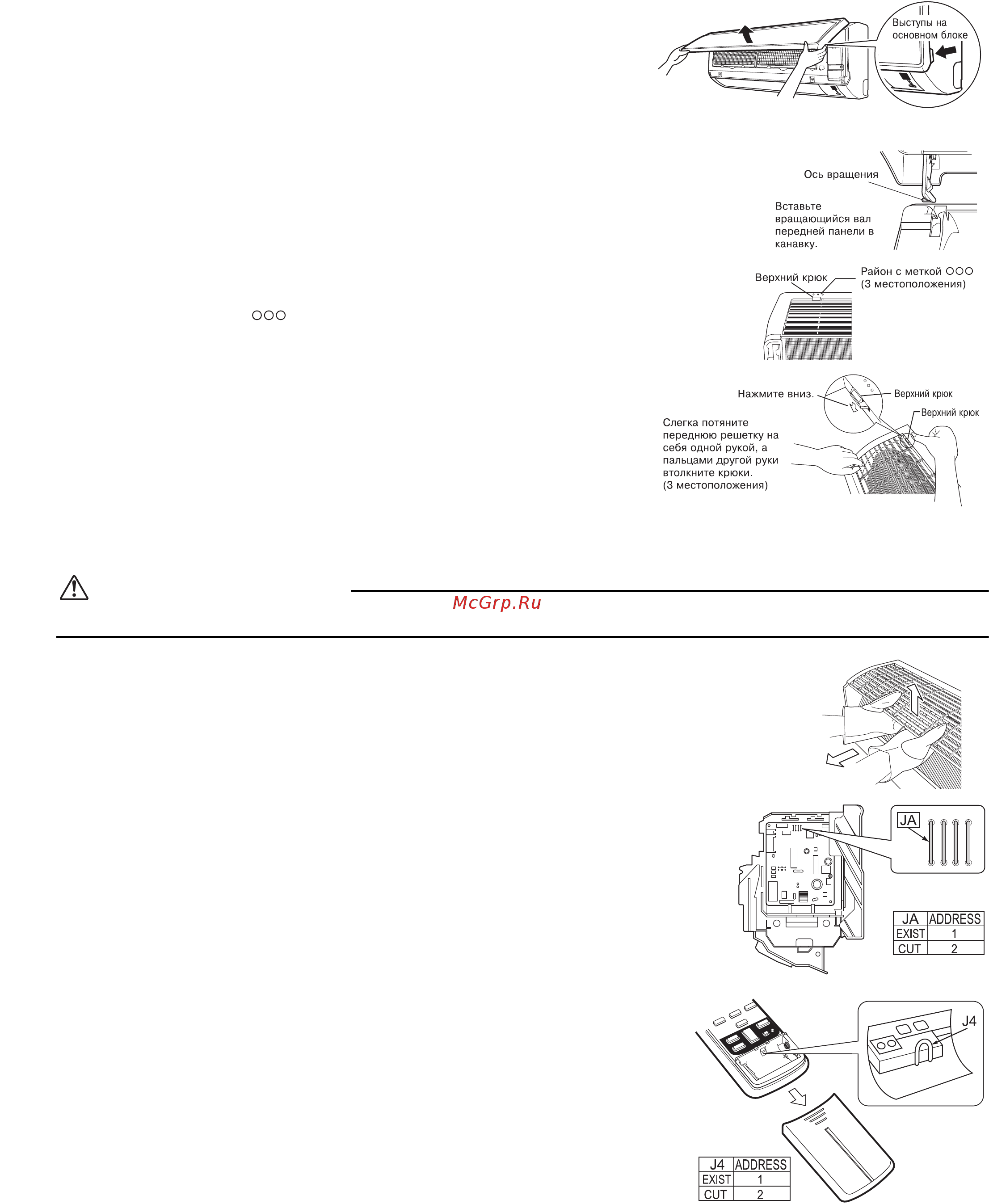

Daikin FTX35J2V1B [6/18] Снятие и установка передней панели

3 Русский

Рекомендации по монтажу

1. Снятие и установка передней панели.

• Способ снятия

1) Поместите пальцы в углубления на основном блоке (по одному на

левой и правой сторонах) и откройте панель до упора.

2) Сдвиньте панель вправо и потяните на себя, чтобы освободить ось

с левой стороны. Чтобы освободить ось с правой стороны, сдвиньте

панель влево и потяните на себя.

• Способ установки

Выровняйте выступы передней панели относительно канавок

и вставьте панель до упора. Затем медленно закройте. Нажмите

вцентре нижней поверхности панели и плотно прижмите ее, чтобы

выступы вошли в зацепление.

2. Снятие и установка передней решетки.

• Способ снятия

1) Удалите переднюю панель, чтобы снять воздушный фильтр.

2) Отвинтите 2 винта на передней решетке.

3) Перед отметкой на передней решетке расположены 3 верхних

крюка.

Одной рукой слегка потяните переднюю решетку к себе и нажмите

на крюки пальцами другой руки.

Когда отсутствует рабочее пространство, поскольку агрегат расположен

близко к потолку

ПРЕДОСТЕРЕЖЕНИЕ

Наденьте защитные перчатки.

Поместите обе руки под центральной частью передней решетки и, толкая вверх,

потяните ее на себя.

• Способ установки

1) Установите переднюю решетку и обеспечьте надежное зацепление верхних

крюков (3 шт.).

2) Установите 2 винта на передней решетке.

3) Установите воздушный фильтр и переднюю панель.

3. Настройка других адресов.

Если в одном помещении устанавливается два внутренних агрегата, два

беспроводных пульта ДУ можно настроить на разные адреса.

1) При подключении системы HA снимите металлическую пластину крышки

электропроводки.

2) Разъедините перемычку адреса (JA) на печатной плате.

3) Разъедините перемычку адреса (J4) в пульте ДУ.

1) Нажмите

вверх.

2) Потяните на себя.
