30
Компоненты материнской платы
Индикаторы отладки EZ

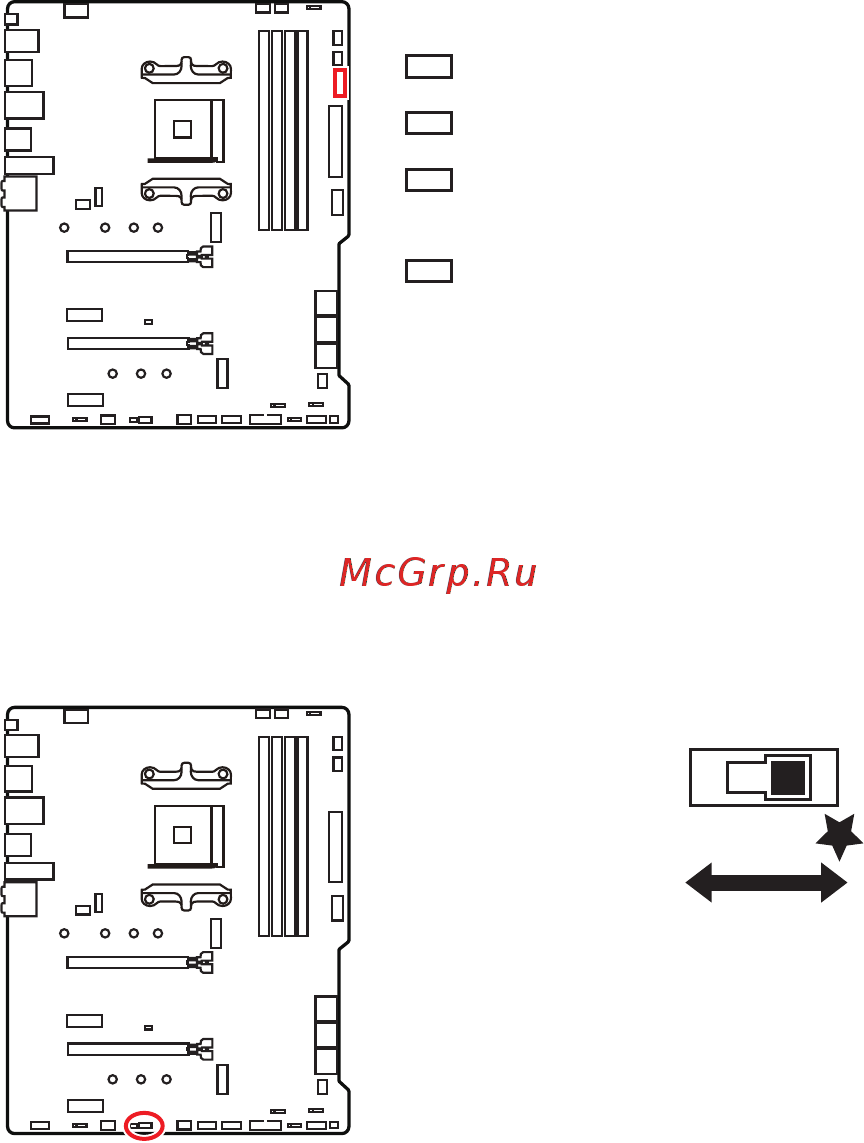

Данные светодиоды показывают состояния отладки материнской платы.
CPU - процессор не обнаружен или поврежден.
DRAM - память DRAM не обнаружена или повреждена.
VGA - устройство GPU/ PCIE/ M.2 не обнаружено или
повреждено.
BOOT - устройство загрузки не обнаружено или
повреждено.
LED_SW1: Переключатель для управления индикаторами
EZ
Этот переключатель используется для включения/ выключения всех индикаторов
на материнской плате.
LED_OFF
LED_ON
(По умолчанию)
