37
UEFI BIOS
∙ Информация о системе – показывает частоту процессора/ памяти, температуру
процессора/ материнской платы, информацию о материнской плате/процессоре,
размер памяти, напряжение на процессоре/ памяти, версию BIOS и дату создания.
∙ Приоритет загрузочных устройств – вы можете переместить иконку устройства
для изменения приоритета загрузки. Приоритет загрузки устанавливается слева
направо, от высокого к низкому.
∙ Информация о компонентах – нажмите на кнопку CPU, Memory, Storage, Fan
Info и Help для отображения соответствующей информации.
∙ Функциональные клавиши – включают или выключают различные функции,
при нажатии на соответствующую кнопку. Когда эта функция включена, на кнопке
отображается «ON».
⚠
Внимание!
Функциональные клавиши будут меняться в зависимости от приобретенной
материнской платы.
∙ M-Flash – нажмите на эту кнопку для входа в меню M-Flash. Пункт позволяет
выбрать способ обновления BIOS при помощи USB флеш накопителя.
∙ Аппаратный мониторинг – нажмите на эту кнопку для входа в меню аппаратного
мониторинга. Пункт позволяет вручную регулировать скорость вращения
вентиляторов в процентах.

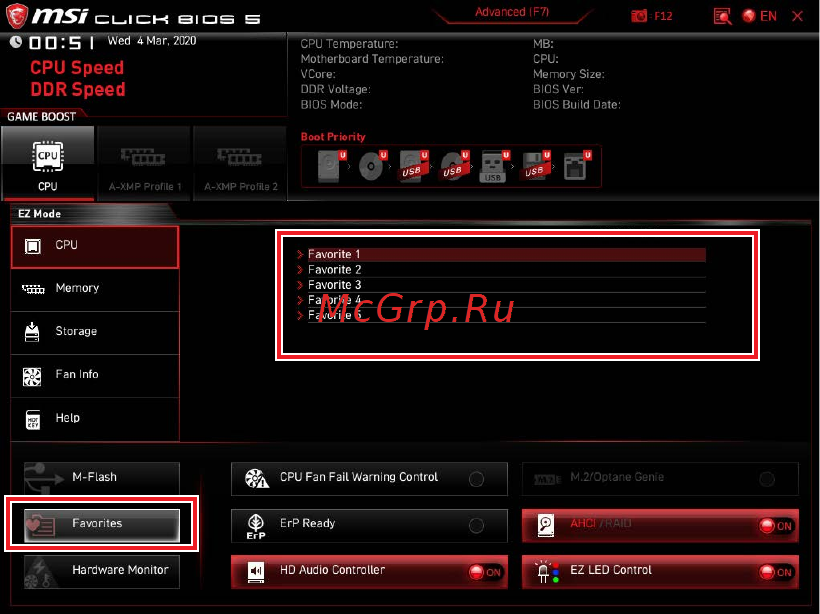

∙ Избранное – нажмите на эту кнопку или на клавишу F3 для отображения меню
Избранное. Позволяет создать 5 личных меню BIOS, где вы можете сохранить и
получить доступ к вашим любимым и часто используемым настройкам BIOS.
